Фрезерный станок Vector IMU-5X 400 + CTS30 (HCNC) + 30Т

Описание

Станок оснащен системой ЧПУ, которая позволяет автоматизировать процесс обработки заготовок, обеспечивая высокую точность и повторяемость результатов.

Vector IMU-5X 400 широко используется в различных отраслях промышленности, таких как автомобилестроение, авиационная промышленность, приборостроение, производство медицинского оборудования и многих других. Он подходит для обработки широкого спектра материалов, включая сталь, алюминий, титан, пластик и композитные материалы.

Технические характеристики

Тип оборудования	Фрезерные станки по металлу
ATC тип	Манипулятор
Быстрые перемещения по осям A / C, об/мин	20 / 30
Быстрые перемещения по осям X / Y / Z, м/мин	36 / 36 / 20
Вес инструмента (макс.), кг	8
Вес, кг	8 000
Время смены инструмента, сек	2,5
Высота, мм	3 100

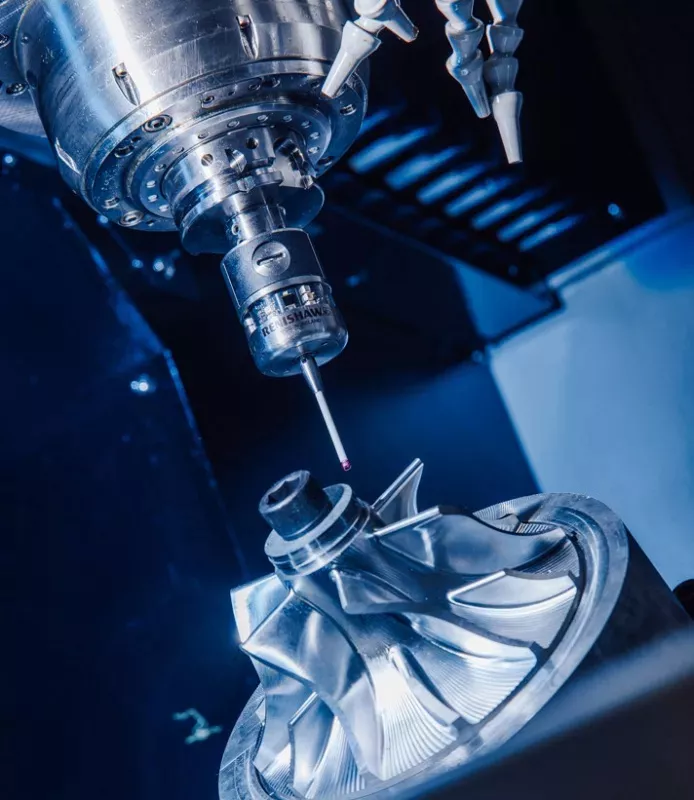

Деталь	RENISHAW NC4+
Длина, мм	3 100
Емкость магазина, шт.	24 / 30
Жесткое нарезание резьбы	да

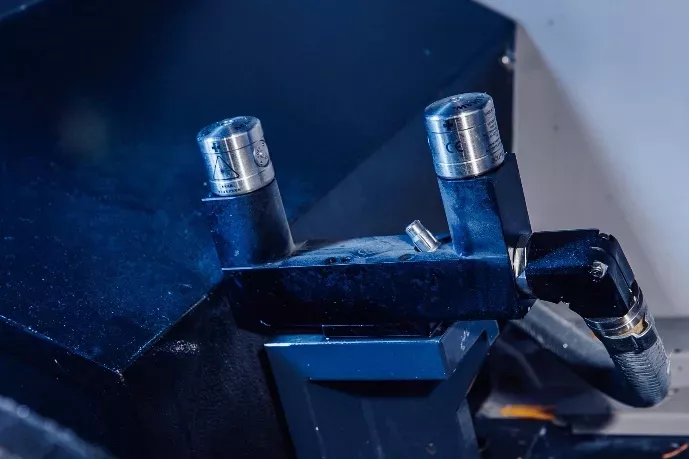

Инструмент	OMP40
Конус шпинделя	HSK-A63
Крутящий момент шпинделя, Нм	35 / 42
Макс. диаметр инструмента, мм	80 / 120
Макс. длина инструмента, мм	230
Макс. нагрузка на стол, кг	120 / 150
Макс. скорость подачи при резании, м/мин	10
Макс. устанавливаемый диаметр, мм	400
Мощность шпинделя (S1 / S6 - 40%), кВт	20 / 24
Перемещение по осям A / C, °	±120 / 360
Перемещение по осям X / Y / Z, мм	450 / 500 / 350
Повторяемость по осям A / C, сек	5
Повторяемость по осям X / Y / Z, мм	0,005
Помпа высокого давления подачи СОЖ	опционально
Привод	Прямой
Размер стола, мм	Ø 400
Расстояние от оси А до центра стола, мм	150 - 500
Расстояние от торца шпинделя до поверхности стола, мм	150 - 500
Система ЧПУ	ЦТО CNC X5
Система подачи СОЖ, Бар	-
Тип 5-ти осевой обработки	Поворотно-наклонный стол
Тип зажимов на столе	Механический / Пневматический
Тип обработки	Поворотно-наклонный стол

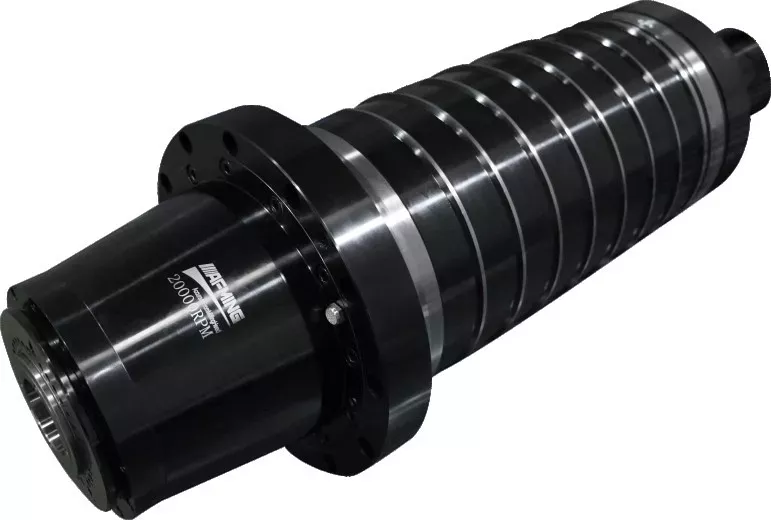

Тип шпинделя	Прямой привод AFMING
Точность позиционирования по осям A / C, сек	8
Точность позиционирования по осям X / Y / Z, мм	0,008
Частота вращения шпинделя, об/мин	20 000
Ширина, мм	2 400
