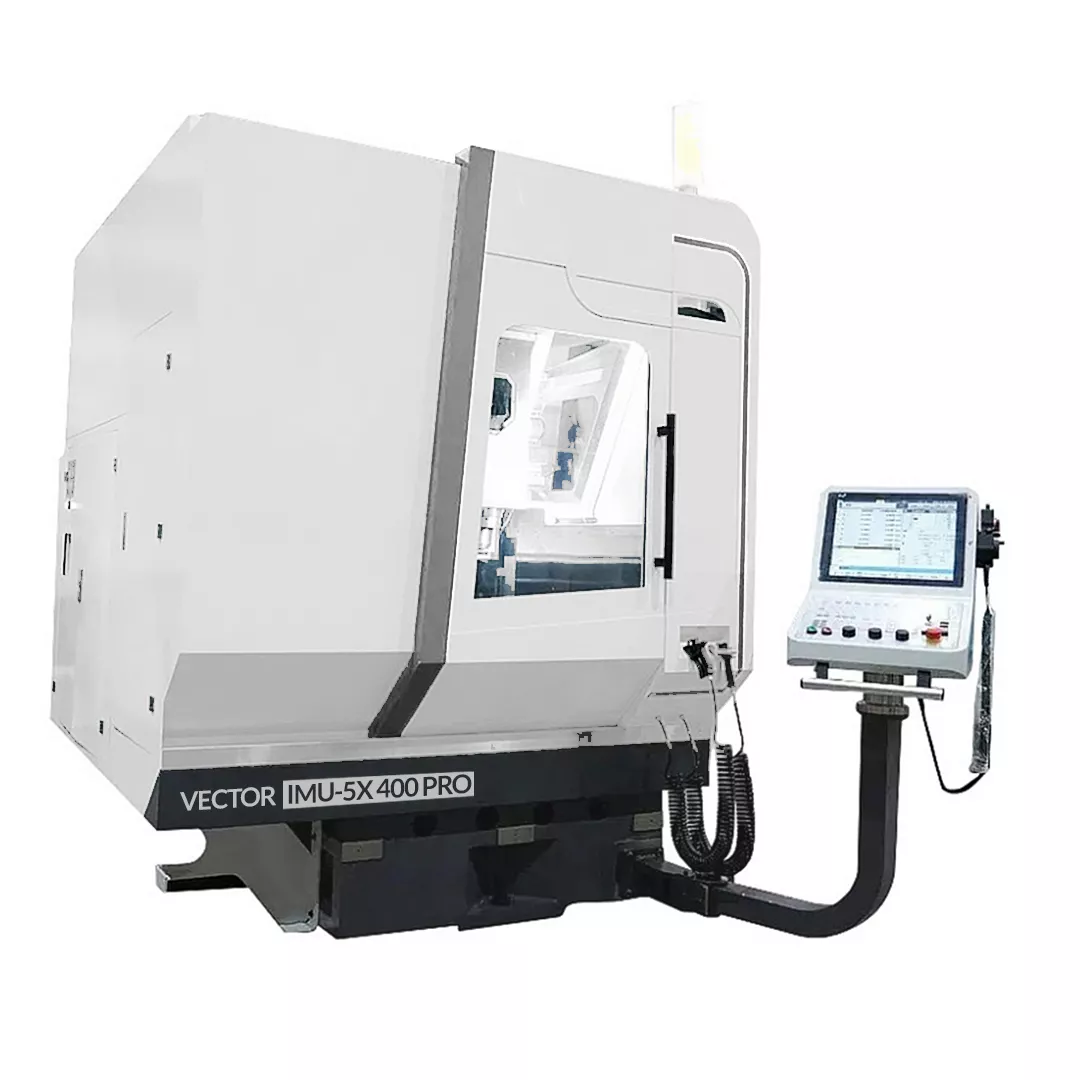

Фрезерный обрабатывающий центр Vector IMU-5X 400 PRO + CTS30Bar

Описание

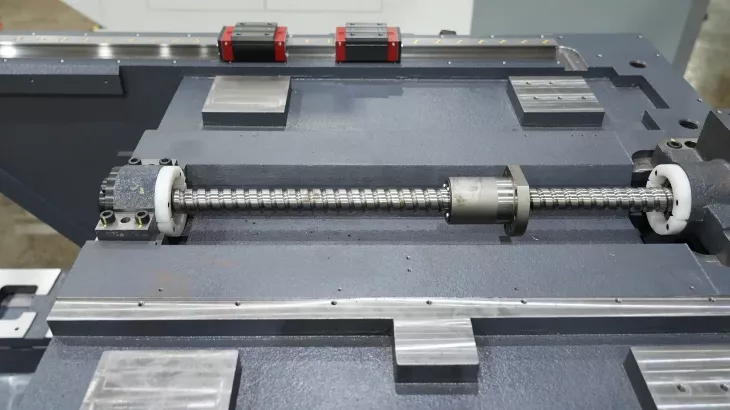

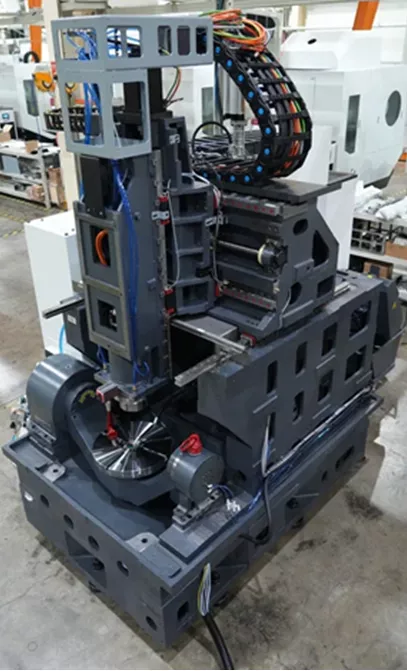

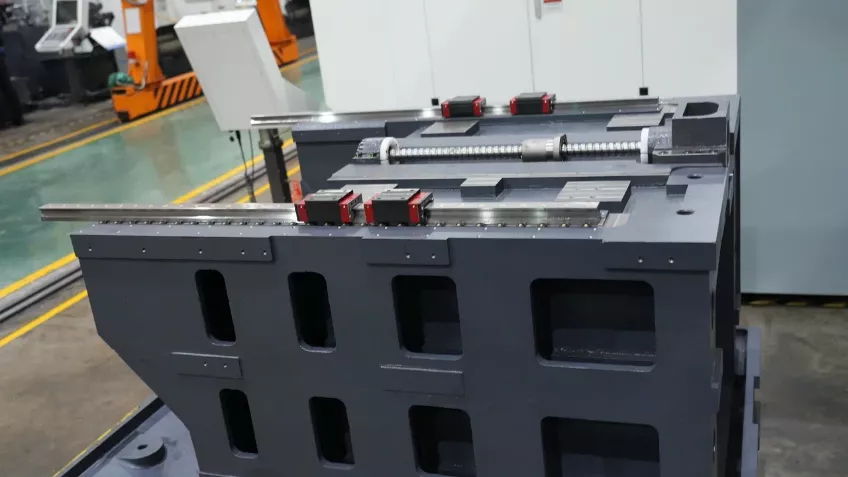

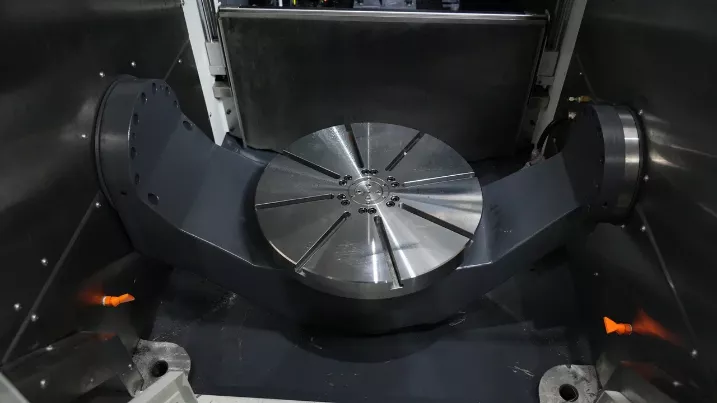

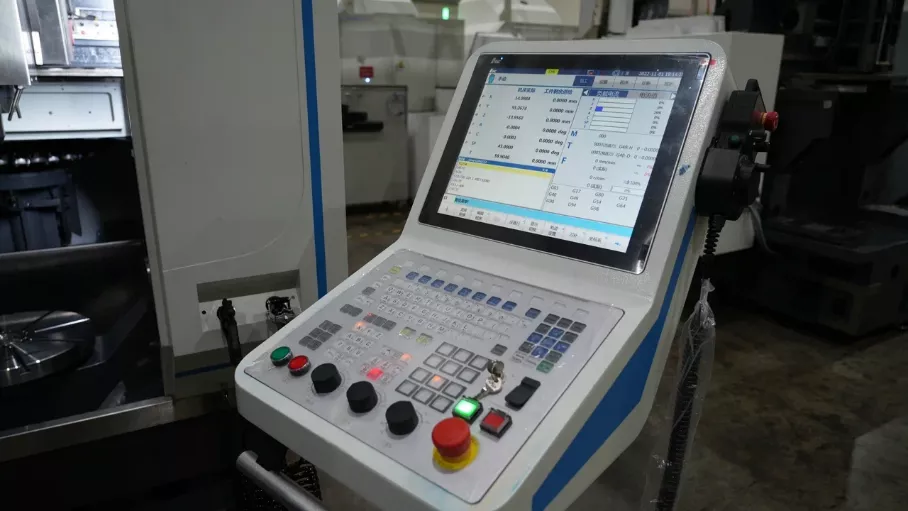

Система ЧПУ HCNC 848 поддерживает полноценную 5-осевую обработку, совместима со всеми CAM-системами, интерфейс на русском и английском языках. Обеспечивает обработку деталей диаметром до 550 мм. Портальная конструкция с прямым приводом поворотно-наклонного стола. Оснащена высокоточными линейными направляющими Schneeberger.

Технические характеристики

Тип оборудования	Фрезерные станки по металлу
A/C быстрые перемещения об/мин	100/200
ATC Конус	HSK-A63
ATC Тип	Зонтик
T-пазы, мм	Ширина- 12 мм, количество : 8
X ось перемещение от центра поворотного стола, мм	225~+225
X/Y/Z быстрые перемещения, мм/мин	32/32/32
Y ось перемещение от центра поворотного стола, мм	220~+220
Вес оборудования, тонн	7,6
Высота станка, мм	2 950
Деталь	Оптическая – Renishaw OMP40
Диаметр стола, мм	Ø400
Жесткое нарезание резьбы	Да
Инструмент	Лазерный тип BLUM
Количество инструментов	20
Конус шпинделя	HSK-A63
Крут. Момент Нхм	S1: 30.7 / S6: 46
Макс диаметр инструмента, мм	Ø60
Макс длина инструмента, мм	250
Макс нагрузка на стол, кг	200
Макс расстояние от конца шпинделя до стола, мм	520
Макс устанавливаемый диаметр, мм	На плоскости стола：Ø550, 75 мм; над поверхностью стола：Ø680
Макс частота вращения шпинделя, об/мин	20 000
Мин расстояние от конца шпинделя до стола, мм	70
Мощность шпинделя, кВт	S1: 20
Перемещения по оси A, (°)	-120~+120
Перемещения по оси C, (°)	n×360
Перемещения по оси Y, мм	440
Перемещения по оси Z, мм	450
Перемещения по оси Х, мм	450
Площадь оборудования, мм²	1900x2800
Повторяемость по осям А/С, º	4/4
Повторяемость, мм (XYZ)	0,003
Помпа высокого давления подачи СОЖ	Да
Привод	Прямой
Размер центрального отверстия, мм	50H7
Расстояние от оси А до центра стола	80 (когда поверхность поворотного стола ниже центра оси А)
Система подачи СОЖ, бар	30
Тип зажимов на столе	Пневмо
Тип шпинделя	Прямой привод HAOZHI
Точность позиционирования по осям А/С, º	7/7
Точность позиционирования, мм (XYZ)	0,005
ЧПУ	HNC 848Di
