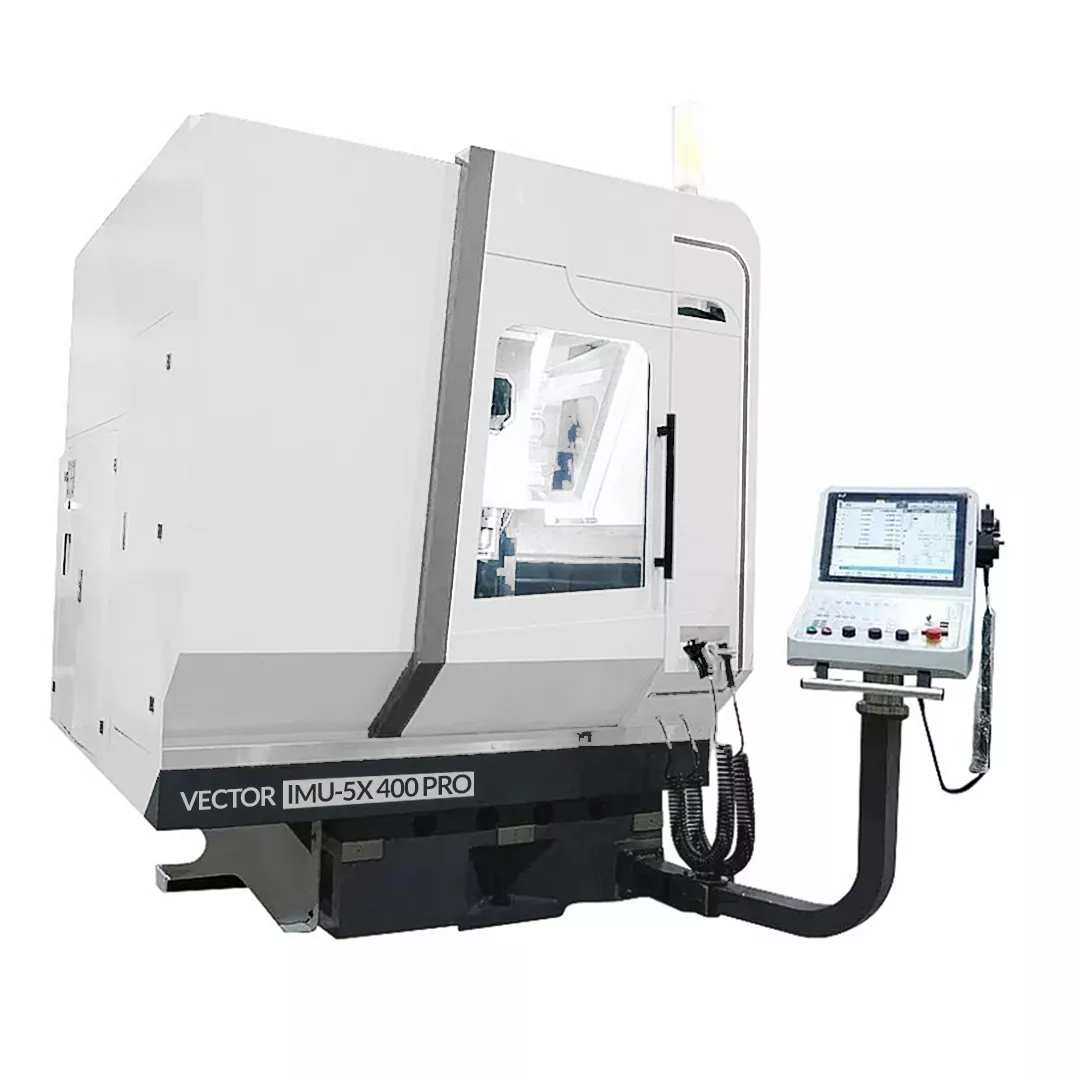

Фрезерный обрабатывающий центр Vector IMU-5X 400 PRO

Описание

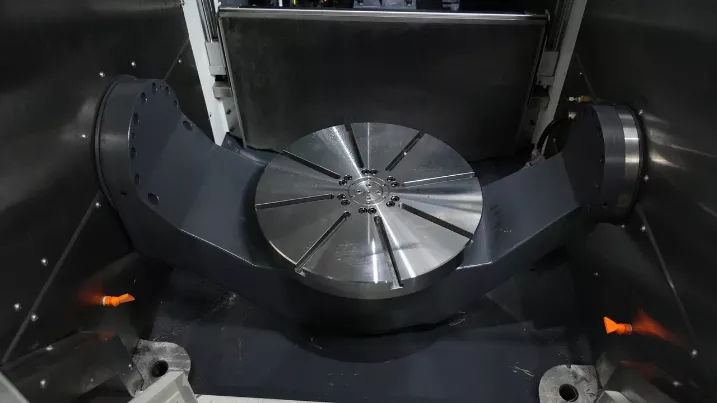

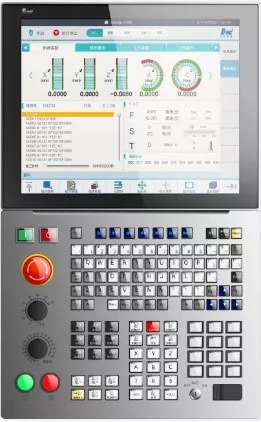

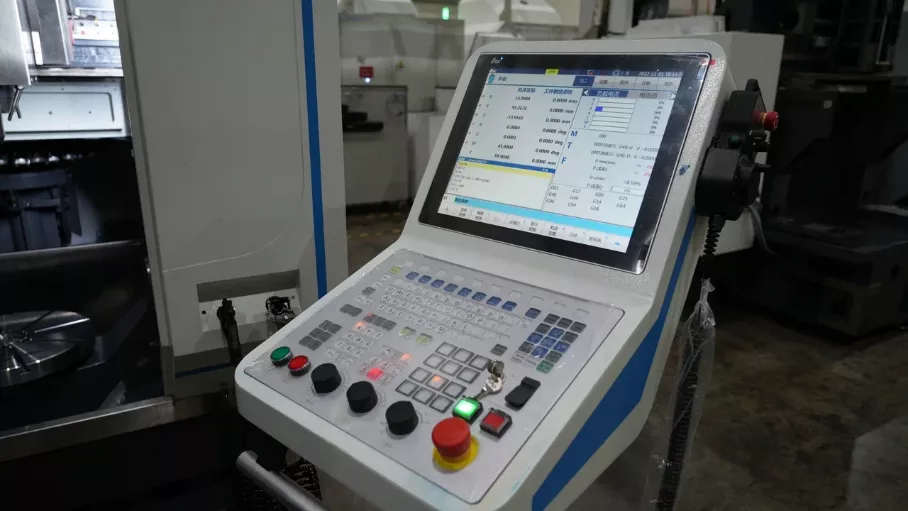

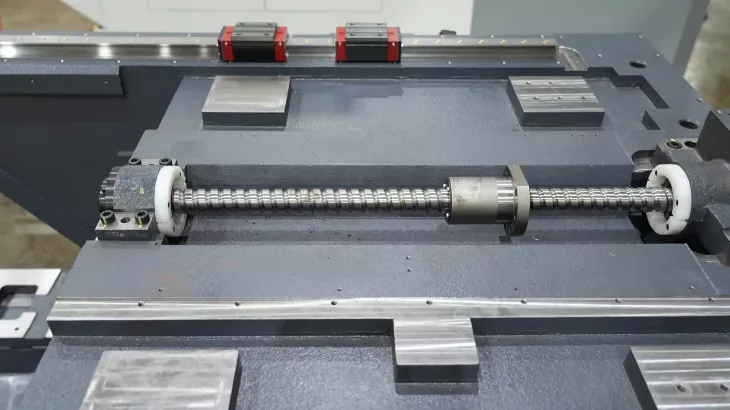

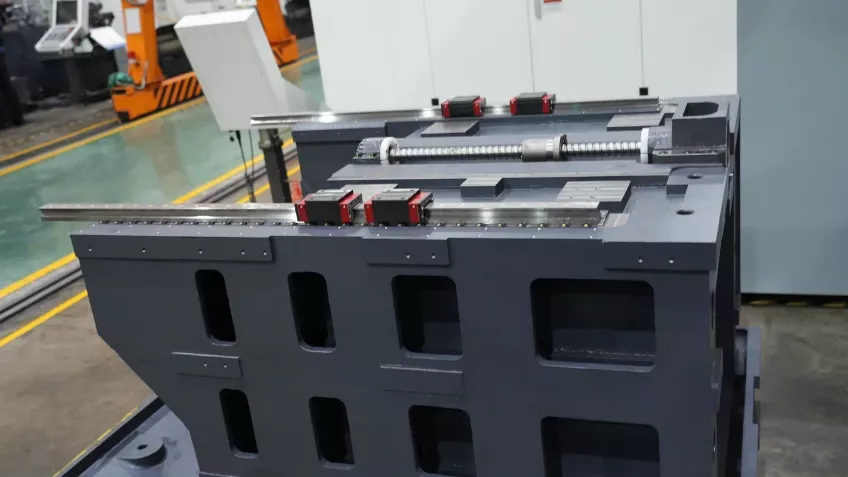

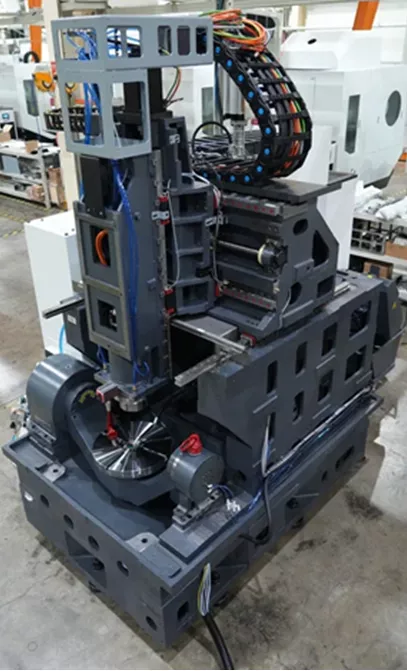

Система ЧПУ HCNC 848 поддерживает полноценную 5-осевую обработку, совместима со всеми CAM-системами, интерфейс на русском и английском языках. Обеспечивает обработку деталей диаметром до 550 мм. Портальная конструкция с прямым приводом поворотно-наклонного стола. Оснащена высокоточными линейными направляющими Schneeberger.

Технические характеристики

Тип оборудования	Фрезерные станки по металлу
A/C-оси, быстрые перемещения, об/мин	100/200
ATC Конус	HSK-A63
ATC Тип	Зонтик
T-пазы, мм	Ширина- 12 мм, количество : 8
X ось перемещение от центра поворотного стола, мм	-225~+225
X/Y/Z-оси быстрые перемещения, м/мин	32/32/32
X/Y/Z-перемещения, мм	450/440/450
Y ось перемещение от центра поворотного стола, мм	-220~+220
Вес, кг	7 600
Высота, мм	2 950
Деталь	Оптическая Chotest COMP40
Диаметр стола, мм	∅ 400
Жесткое нарезание резьбы	да
Инструмент	Контактного типа Renishaw
Количество инструментов	20
Конус	HSK-A63
Крутящий момент, Нхм	S1: 35 / S6: 42
Макс диаметр инструмента, мм	∅ 60
Макс длина инструмента, мм	250
Макс нагрузка на стол, кг	200
Макс расстояние от конца шпинделя до стола, мм	520
Макс устанавливаемый диаметр, мм	На плоскости стола ：∅ 550 75 мм над поверхностью стола：∅ 680
Макс частота вращения шпинделя, об/мин	20 000
Мин расстояние от конца шпинделя до стола, мм	70
Мощность шпинделя, кВт	S1: 20
Перемещения по оси A, °	-120~+120
Перемещения по оси C, °	n×360
Площадь, мм²	1 900х2 800
Повторяемость по осям А/С, º	4/4
Повторяемость, мм (XYZ)	0,003
Помпа высокого давления подачи СОЖ	нет
Привод	Прямой
Размер центрального отверстия, мм	50H7
Расстояние от оси А до центра стола	80 (когда поверхность поворотного стола ниже центра оси А)
Система подачи СОЖ, Бар	3
Тип зажимов на столе	Пневмо
Тип шпинделя	Прямой привод AEBIG
Точность позиционирования по осям А/С, º	7/7
Точность позиционирования, мм (XYZ)	0,005
