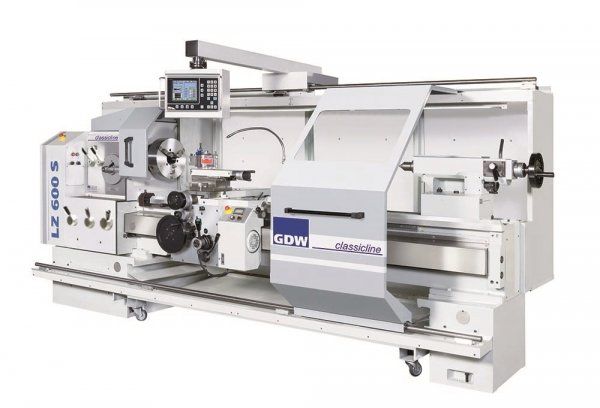

Универсальный токарный станок высокой точности GDW LZ 600 S/3000

GDW LZ 600 S/3000 представляет наиболее длинное исполнение ручной серии и принимает детали до 3000 мм между центрами. Рабочий диаметр 600 мм над станиной рассчитан на крупные валы и цилиндрические заготовки.

Технические характеристики

Производитель: GDW
Модель: LZ 600 S/3000
Расстояние между центрами (РМЦ), мм: 3000
Количество координат станка (осей), шт.: 2
Направляющие станка: Скольжения
Макс. диаметр заготовки над станиной, мм: 600
Макс. диаметр заготовки над суппортом, мм: 400
Высота центров, мм: 300
Ширина станины, мм: 400
Тип станины: Литая, чугун
Шаг метрической резьбы, от-до, мм: 0,1–100
Шаг дюймовой резьбы, от-до, ниток/дюйм: 0,1–100
Шаг модульной резьбы, от-до, модуль: 0,1–100
Шаг питчевой резьбы, от-до, питч: 0,1–100
Устройство управления (базовое): УЦИ (цифровая индикация)
Устройство управления (опция): —
Конец шпинделя (DIN 55027): №8
Диаметр патрона станд./макс., мм: 250/450
Тип привода шпинделя: Мотор-шпиндель (Built-In)
Частота вращения шпинделя, от-до, об/мин: 8–2000
Мощность шпинделя, кВт: 15
Отверстие в шпинделе, мм: 82
Количество передач (скоростей), шт.: 2
Тип привода шпинделя (опция): Мотор-шпиндель (Built-In)
Частота вращения шпинделя, от-до (опция), об/мин: 8–1400
Мощность шпинделя (опция), кВт: 15
Отверстие в шпинделе (опция), мм: 103
Количество передач (опция), шт.: —
Державка резца (сечение), мм: 35×35
Ход поперечной каретки суппорта, мм: 315
Ход инструментальной каретки суппорта, мм: 130
Поперечная рабочая подача, от-до, мм/об: 0,005–8
Продольная рабочая подача, от-до, мм/об: 0,01–20
Ход пиноли задней бабки, мм: 225
Диаметр пиноли задней бабки, мм: 90
Тип пиноли (конус): KM-5
Тип резцедержателя: Multifix, размер C
Длина, мм: 4700
Ширина, мм: 1650
Высота, мм: 2000
Масса, кг: 3800

Описание

Шпиндель 15 кВт с диапазоном 8–2000 об/мин поддерживает точение, растачивание и резьбонарезание на значительной длине. Конструкция массой 3800 кг предназначена для устойчивой работы в ремонтных и машиностроительных цехах.

Ручное управление подачей оставляет оператору непосредственный контроль над режимом резания и последовательностью переходов.
