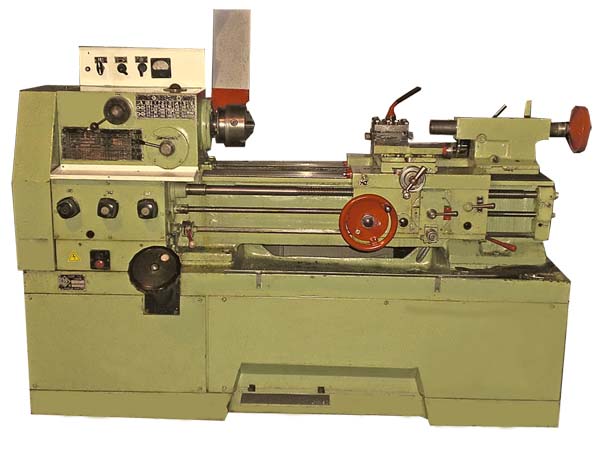

Токарный станок УТ16ПМ

Name: Токарный станок УТ16ПМ
SKU: 3471

Токарный станок УТ16ПМ относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Ульяновск. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	1Е61ПМ \| УТ16ПМ \| УТ16В
Класс точности по ГОСТ 8-82	П \| П \| В
Наибольший диаметр заготовки обрабатываемой над станиной, мм	320 \| 320 \| 320
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	170 \| 170 \| 170
Наибольшая длина устанавливаемой детали РМЦ, мм	710 \| 710 \| 710
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	175 \| 175 \| 175
Расстояние от оси шпинделя до направляющих станины (высота центров), мм	175 \| 175 \| 175
Диаметр отверстия в шпинделе, мм	30 \| 30 \| 32
Диаметр прутка проходящего через отверстие в шпинделе, мм	25 \| 25
Частота вращения шпинделя, об/мин	35,5..1800 \| 40..2000 \| 40..2000
Количество прямых/ обратных скоростей шпинделя	18 \| 18 \| 18
Центр в шпинделе по ГОСТ 13214-67	Морзе 5 \| Морзе 5 \| Морзе 5
Конец шпинделя по ГОСТ 12595-72	5К \| 5К \| 5К
Торможение шпинделя	есть \| есть \| есть
Блокировка шпинделя	есть \| есть \| есть
Защита от перегрузок шпинделя	есть \| есть \| есть
Наибольшая длина хода суппорта (каретки) - продольное перемещение, мм	710 \| 710 \| 710
Наибольшее поперечное перемещение суппорта, мм	230 \| 230 \| 230
Продольное перемещение суппорта на одно деление лимба, мм	0,1 \| 0,1 \| 0,1
Поперечное перемещение суппорта на одно деление лимба, мм	0,02 \| 0,02 \| 0,02
Наибольшее перемещение верхнего суппорта (резцовых салазок), мм	140 \| 140 \| 140
Перемещение верхнего суппорта на одно деление лимба, мм	0,02 \| 0,02 \| 0,02
Количество подач продольных/ поперечных суппорта	40 \| 40 \| 40
Пределы подач продольных, мм	0,018..1,1 \| 0,018..1,1 \| 0,018..1,1
Пределы подач поперечных, мм	0,01..0,625 \| 0,01..0,625 \| 0,01..0,625
Количество нарезаемых резьб метрических, мм	35 \| 35 \| 35
Количество нарезаемых резьб модульных, мм	31 \| 31 \| 31
Количество нарезаемых резьб дюймовых, мм	26 \| 26 \| 26
Пределы шагов метрических резьб, мм	0,1..56 \| 0,1..56 \| 0,1..56
Пределы шагов модульных резьб, модуль	0,1..28 \| 0,1..28 \| 0,1..28
Пределы шагов дюймовых резьб, ниток/дюйм	30..3,0 \| 60..3,0 \| 60..3,0
Скорость быстрых перемещений продольных/ поперечных, м/мин	нет \| нет \| нет
Высота резца, устанавливаемого в резцедержателе, мм	20 \| 20 \| 20
Наибольшее перемещение пиноли, мм	100 \| 100 \| 100
Цена деления лимба задней бабки, мм	0,05 \| 0,05 \| 0,05
Центр в пиноли по ГОСТ 12595-72	Морзе 3 \| Морзе 3 \| Морзе 3
Поперечное смещение задней бабки, мм	±5 \| ±5 \| ±5
Диаметр сверла при сверлении стали, мм	12 \| 12
Диаметр сверла при сверлении чугуна, мм	15 \| 15
Количество электродвигателей на станке	3 \| 3 \| 3
Мощность электродвигателя главного привода, кВт (об/мин)	2,7/ 4,4 \| 3,2/ 5,3 \| 3,2/ 5,3 (720/ 1440)
Мощность электродвигателя насоса охлаждения, кВт	0,12 \| 0,12 \| 0,12 (2800)
Мощность электродвигателя насоса смазки, кВт	0,08 \| 0,09 \| 0,09 (1500)
Габариты станка (длина ширина высота), мм	2290 х 1150 х 1365 \| 2290 х 1150 х 1395 \| 2290 х 1150 х 1395
Масса станка, кг	1670 \| 1800 \| 1800

Описание

Токарный станок УТ16ПМ: описание и характеристики

Токарный станок УТ16ПМ относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Ульяновск.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
