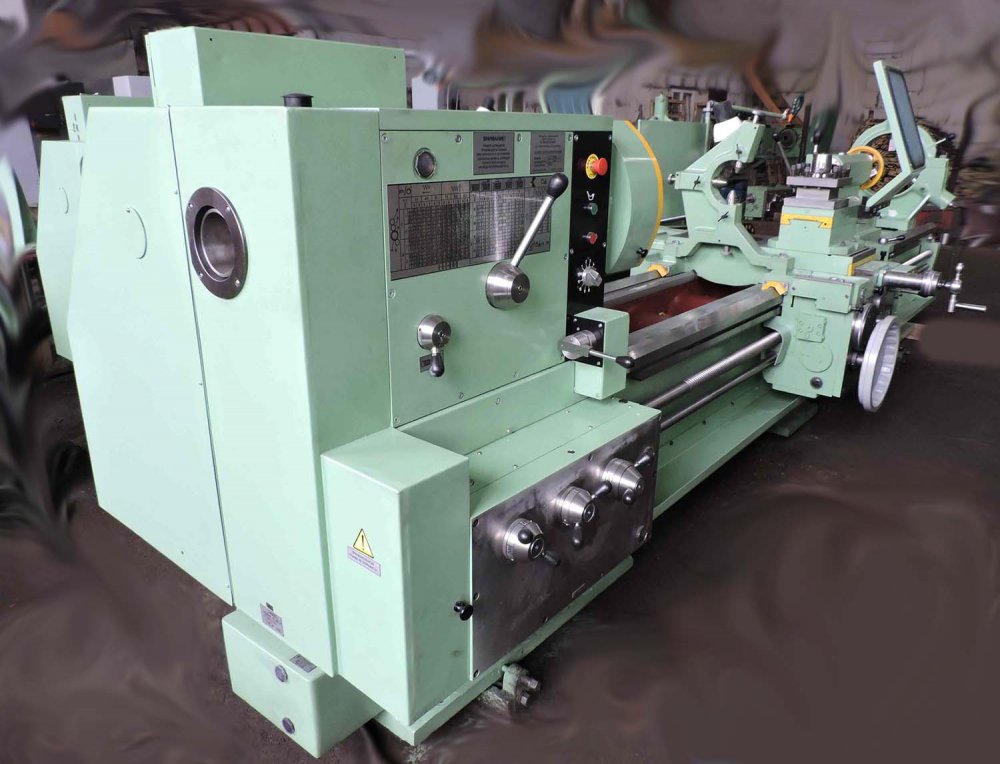

Токарный станок 16К40-1

Name: Токарный станок 16К40-1
SKU: 3733

Токарный станок 16К40-1 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 800, РМЦ 1500 мм. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Класс точности по ГОСТ 8-82	Н
Наибольший диаметр заготовки над станиной, мм	800
Наибольший диаметр заготовки над суппортом, мм	490
Наибольшая длина заготовки (РМЦ), мм	1500
Наибольшая масса заготовки в центрах, кг	4000
Диаметр сквозного отверстия в шпинделе, мм	105
Наибольший момент на шпинделе, кН/м	6,3
Наибольшее усилие резания Pz, кН	200
Число ступеней частот прямого вращения шпинделя	22
Частота прямого вращения шпинделя, об/мин	6,3..1250
Центр в шпинделе бабки передней по ГОСТ 13214-79	Конус морзе 6
Конец шпинделя по ГОСТ 12595-72	11М
Наибольшее продольное перемещение суппорта - длина хода, мм	2850
Наибольшее поперечное перемещение суппорта, мм	445
Цена деления лимба при продольном перемещении, мм	1
Цена деления лимба при поперечном перемещении, мм	0,1
Наибольшее продольное перемещение на оборот лимба, мм	300
Наибольшее поперечное перемещение на оборот лимба, мм	5
Число ступеней подач продольных, поперечных, резцовых салазок	96
Пределы продольных рабочих подач, мм/об	0,06..22,4
Пределы поперечных рабочих подач, мм/об	0,024...8,29
Пределы рабочих подач резцовых салазок, мм/об	0,024...8,29
Скорость быстрых перемещений суппорта, продольных, м/мин	5,2
Скорость быстрых перемещений суппорта, поперечных, м/мин	2
Скорость быстрых перемещений резцовых салазок, м/мин	2
Пределы шагов нарезаемых резьб метрических, мм	1..224
Пределы шагов нарезаемых резьб дюймовых	28..0,25
Пределы шагов нарезаемых резьб модульных	0,25...56
Пределы шагов нарезаемых резьб питчевых	112...0,5
Наибольшее перемещение, мм	200
Наибольший угол поворота, град	±90°
Цена деления лимба, мм	0,05
Перемещение за один оборот лимба (шаг ходового винта), мм	5
Наибольшее перемещение пиноли, мм	220
Поперечное смещение, мм	±10
Центр пиноли по ГОСТ 13214-79	Морзе 6
Количество электродвигателей на станке	4
Мощность электродвигателя главного привода, кВт (об/мин)	18,5
Тип электродвигателя главного привода	4А160М4У3
Мощность электродвигателя быстрого хода, кВт (об/мин)	1,1
Тип электродвигателя быстрого хода	4А80М4У3
Мощность электродвигателя насоса смазки, кВт (об/мин)	0,12
Мощность электродвигателя насоса охлаждения, кВт (об/мин)	0,125
Насос охлаждения (помпа)	200Х14-22
Габариты станка, мм	5780 х 1850 х 1625
Масса станка, кг	7100

Описание

Токарный станок 16К40-1: описание и характеристики

Токарный станок 16К40-1 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 800, РМЦ 1500 мм.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
