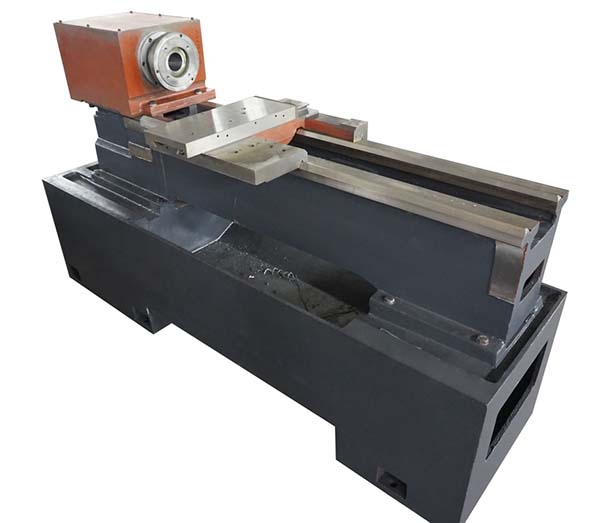

Токарный станок ТС16А20Ф3

Name: Токарный станок ТС16А20Ф3
SKU: 3465

Токарный станок ТС16А20Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400, Тверь. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	ТС16А16Ф3 \| ТС16А16ф4 \| ТС16А20Ф3 \| ТС16К20ф3
Наибольший диаметр обрабатываемого изделия типа диск над станиной, мм	360 \| 360 \| 400 \| 450
Наибольший диаметр обрабатываемого изделия над суппортом, мм	160 \| 160 \| 210 \| 210
Наибольшая длина изделия устанавливаемого в центрах (РМЦ), мм	350 \| 350 \| 750 \| 750
Наибольший вес заготовки, кг	130 \| 130 \| 170 \| 200
Точность позиционирования по осям X/Z, мм	±0,005 \| ±0,005 \| ±0,005 \| ±0,005
Повторяемость позиционирования осей X/Z, мм	±0,003 \| ±0,003 \| ±0,003 \| ±0,003
Диаметр 3х кулачкового патрона, мм	160 \| 160 \| 200 \| 200
Диаметр отверстия в шпинделе, мм	48 \| 48 \| 53 \| 53
Максимальный диаметр прутка, мм	40 \| 40 \| 51 \| 51
Мощность двигателя главного движения, кВт	4,0 \| 4,0 \| 7,5 \| 7,5
Пределы чисел оборотов шпинделя, об/мин	200..3000 \| 200..3000 \| 20..2050 \| 10..1800
Центр шпинделя передней бабки по ГОСТ 13214-67	Морзе №6 \| Морзе №6
Конец шпинделя по ГОСТ 12593	А2-5 \| А2-5 \| С6 \| С6
Наибольший продолжительный крутящий момент на шпинделе не менее, Нм (кгс*м)	48 \| 507
Наибольший кратковременный (до 30 минут) крутящий момент на шпинделе не менее, Нм (кгс*м)	48 \| 507
Наибольшее продольное перемещение суппорта (Z), мм	250 \| 250 \| 750 \| 700
Наибольшее поперечное перемещение суппорта (X), мм	250 \| 250 \| 235 \| 235
Диапазон скоростей продольных подач (Z), мм/мин	0,01..8000 \| 0,01..8000 \| 0,01..4000 \| 0,01..4000
Диапазон скоростей поперечных подач (X), мм/мин (мм/об)	0,01..8000 \| 0,01..8000 \| 0,01..4000 \| 0,01..4000
Скорость быстрых продольных/ поперечных ходов (Z/ X), м/мин	12/ 12 \| 12/ 12 \| 9/ 6 \| 9/ 6
Тип направляющих (ось Z), мм	Качения \| Качения \| Ласточкин хвост \| Ласточкин хвост
Тип направляющих (ось X), мм	Качения \| Качения \| Призма \| Призма
Высота резца, мм	20 х 20 \| 20 х 20 \| 25 х 25 \| 25 х 25
Количество позиций на поворотной резцедержке (число инструментов в револьверной головке)	4+5 \| 4+5 \| 6 \| 6
Диаметр пиноли, мм	60 \| 60 \| 60 \| 60
Конус пиноли механической задней бабки, №	морзе 4 \| морзе 4 \| морзе 4 \| морзе 4
Обозначение системы ЧПУ	Siemens 808 Advanced \| Siemens 808 Advanced \| Siemens 808D \| Siemens 808
Число координат	2 \| 2 \| 2 \| 2
Количество одновременно управляемых координат	2 \| 2 \| 2 \| 2
Электродвигатель главного привода - длительно/ до 30 минут, кВт (об/мин)	4 \| 4 \| 7,5 \| 7,5
Электродвигатель продольных подач, кВт	1,0 \| 1,0 \| 1,5 \| 1,5
Электродвигатель поперечных подач, кВт	1,0 \| 1,0 \| 1,5 \| 1,5
Суммарная мощность станка, кВт	9,5 \| 9,5 \| 11 \| 15
Габаритные размеры станка с ЧПУ (длина, ширина, высота), мм	1900 х 1350 х 1500 \| 1900 х 1350 х 1500 \| 2220 х 1150 х 1500 \| 2220 х 1150 х 1500
Масса станка с ЧПУ, кг	1300 \| 1300 \| 1900 \| 1900

Описание

Токарный станок ТС16А20Ф3: описание и характеристики

Токарный станок ТС16А20Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400, Тверь.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
