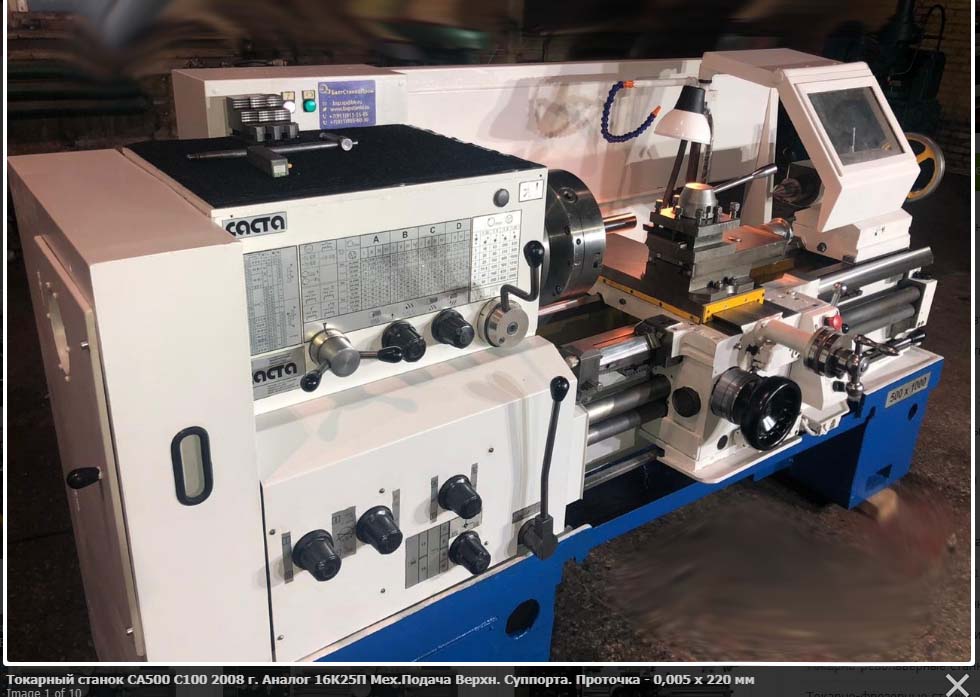

Токарный станок СА500

Name: Токарный станок СА500
SKU: 3445

Токарный станок СА500 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 500, Саста. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	16К25 \| МК6056 \| СА500 \| СА600
Класс точности по ГОСТ 8-82	Н \| П \| П \| П
Наибольший диаметр заготовки обрабатываемой над станиной, мм	500 \| 500 \| 500 \| 550
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	290 \| 290 \| 290 \| 340
Высота центров над плоскими направляющими станины, мм	250 \| 250 \| 250
Наибольшая длина устанавливаемой детали (РМЦ), мм	710, 1000, 1400, 2000 \| 1000, 1500, 2000 \| 1000, 1500, 2000 \| 1000, 1500, 2000
Наибольшая масса изделия обрабатываемого в центрах, кг	650, 900, 1300, 1800 \| 900, 1300, 1800 \| 900, 1300, 1800
Наибольшая масса изделия обрабатываемого в патроне, кг	300 \| 300 \| 300
Конец шпинделя по ГОСТ 12593 (DIN 55027)	К6 \| К6 \| К6 \| К11
Конус в шпинделе	Морзе 6 \| Морзе 6 \| Морзе 6 \| Метричесткий 100
Диаметр отверстия в шпинделе, мм	55 \| 55 \| 55 \| 95
Частота прямого вращения шпинделя, об/мин (ступеней)	12,5..1600 (22) \| 16..2000 (22) \| 16..2000 (22) \| 16..2000 (22)
Частота обратного вращения шпинделя, об/мин (ступеней)	19..1900 (11) \| 16..2000 (22) \| 16..1600 (11) \| 16..1600 (11)
Наибольший крутящий момент на шпинделе, кНм	1 \| 1 \| 1 \| 1
Наибольшее перемещение продольного суппорта (каретки), мм	645, 935, 1335, 1935 \| 935, 1435, 1935 \| 935, 1515, 2015, 3015 \| 935, 1515, 2015, 3015
Наибольшее перемещение поперечного суппорта, мм	300 \| 300 \| 275 \| 275
Цена деления лимба поперечного суппорта, мм	0,05 \| 0,05 \| 0,05 \| 0,05
Диапазон продольных подач, мм/об (ступеней)	0,05..2,8 (40) \| 0,05..2,8 (24) \| 0,05..2,8 (40) \| 0,05..2,8 (40)
Диапазон поперечных подач, мм/об (ступеней)	0,025..1,4 (40) \| 0,025..1,4 (24) \| 0,025..1,4 (40) \| 0,025..1,4 (40)
Скорость быстрых перемещений продольных/ поперечных, м/мин	3,8/ 1,9 \| 3,8/ 1,9 \| 3,8/ 1,9 \| 3,8/ 1,9
Пределы шагов метрических резьб, мм	0,5..112 \| 0,5..112 \| 0,5..112 \| 0,5..112
Пределы шагов модульных резьб, модуль	0,5..112 \| 0,5..112 \| 0,5..112 \| 0,5..112
Пределы шагов дюймовых резьб, ниток/дюйм	56..0,5 \| 56..0,5 \| 56..0,5 \| 56..0,5
Пределы шагов питчевых резьб, питч диаметральный	56..0,5 \| 56..0,5 \| 56..0,5 \| 56..0,5
Наибольшее перемещение резцовых салазок, мм	150 \| 150 \| 150 \| 150
Угол поворота, град	±90° \| ±90° \| ±90° \| ±90°
Цена деления лимба резцовых салазок, мм	0,05 \| 0,05 \| 0,05 \| 0,05
Наибольшая высота резца, мм	25 \| 25 \| 25 \| 25
Наибольшее перемещение пиноли задней бабки, мм	150 \| 150 \| 150 \| 150
Центр пиноли задней бабки по ГОСТ 13214	Морзе 5 \| Морзе 5 \| Морзе 5 \| Морзе 5
Цена деления либа перемещения пиноли задней бабки, мм	0,1 \| 0,1 \| 0,1 \| 0,1
Наибольшее поперечное перемещение задней бабки, мм	±15 \| ±15 \| ±15 \| ±15
Электродвигатель главного привода, кВт (об/мин)	11 (1460) \| 11 \| 7,5 \| 11
Электродвигатель ускоренных перемещений, кВт (об/мин)	0,75 (1370)
Суммарная мощность установленных на станке электродвигателей, кВт	12,5 \| 7,99 \| 12,02
Габариты станка (длина ширина высота), мм	2505, 2795, 3195 х 1240 х 1500 \| 2800, 3852, 3367 х 1265 х 1485 \| 2800, 3380, 3880 х 1265 х 1385 \| 2800, 3380, 3880 х 1295 х 1510
Масса станка, кг	2925, 3095, 3315, 3775 \| 3100, 3680, 3500 \| 3000, 3500, 4000 \| 3100, 3600, 4100

Описание

Токарный станок СА500: описание и характеристики

Токарный станок СА500 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 500, Саста.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
