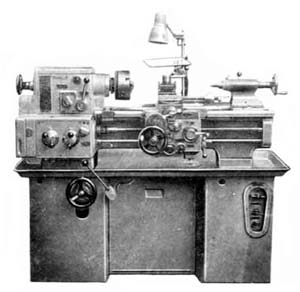

Токарный станок OT-4

Name: Токарный станок OT-4
SKU: 3438

Токарный станок OT-4 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 250, Одесса. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	1П611 \| ОТ-4
Класс точности по ГОСТ 8-82	П \| П
Наибольший диаметр заготовки над станиной, мм	250 \| 250
Наибольший диаметр заготовки над суппортом, мм	145 \| 145
Наибольшая длина заготовки (РМЦ), мм	500 \| 500
Наибольшая длина обточки заготовки, мм	450
Высота центров над станиной, мм	135 \| 135
Диаметр сквозного отверстия в шпинделе, мм	26,5 \| 26,5
Наибольший диаметр обрабатываемого прутка в патроне, мм	25 \| 25
Наибольший диаметр обрабатываемого прутка в цанге, мм	16 \| 16
Число ступеней частот прямого вращения шпинделя	14 \| 14
Частота прямого вращения шпинделя, об/мин	33,5..3000 \| 33,5..3000
Размер внутреннего конуса в шпинделе, М	Мозе 4 \| Мозе 4
Наибольшее перемещение суппорта продольное/ поперечное, мм	580/ 150 \| 580/ 150
Число ступеней продольных подач	24 \| 24
Пределы рабочих подач продольных, мм/об	0,05..0,7 \| 0,05..0,7
Пределы рабочих подач поперечных, мм/об	0,025..0,35 \| 0,025..0,35
Скорость быстрых перемещений суппорта, продольных, м/мин	нет \| нет
Скорость быстрых перемещений суппорта, поперечных, м/мин	нет \| нет
Пределы шагов нарезаемых резьб метрических, мм	0,25..3,5 \| 0,25..3,5
Пределы шагов нарезаемых резьб дюймовых	80..7 \| 80..7
Пределы шагов нарезаемых резьб модульных	0,25..1,75 \| 0,25..1,75
Перемещение на одно деление лимба в продольном/ поперечном направлении, мм	1/ 0,02 \| 1/ 0,02
Диаметр и шаг ходового винта, мм	30 х 6 \| 30 х 6
Диаметр ходового вала, мм	20 \| 20
Наибольшее перемещение салазок, мм	150 \| 150
Перемещение салазок на одно деление лимба, мм	0,02 \| 0,02
Перемещение салазок на один оборот лимба, мм	2,0 \| 2,0
Угол поворота салазок, град	±45 \| ±45
Наибольшее сечение державки резца, мм	16 х 16 \| 16 х 16
Расстояние от опорной поверхности резца до линии центров, мм	16 \| 16
Наибольшее перемещение пиноли задней бабки, мм	70 \| 70
Конус пиноли задней бабки, мм	Морзе 3 \| Морзе 3
Диаметр пиноли задней бабки, мм	40 \| 40
Наибольшее поперечное смещение задней бабки, мм	±10 \| ±10
Перемещение пиноли на одно деление линейки, мм	1 \| 1
Количество электродвигателей на станке	2
Электродвигатель главного привода, кВт	1,5 \| 1,5
Электродвигатель насоса охлаждения, кВт	0,12 \| 0,12
Габариты станка (длина ширина высота), мм	1510 х 700 х 1360 \| 1510 х 700 х 1360
Масса станка, кг	560 \| 535

Описание

Токарный станок OT-4: описание и характеристики

Токарный станок OT-4 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 250, Одесса.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
