Арт. USSR-LATHE-ИТ42

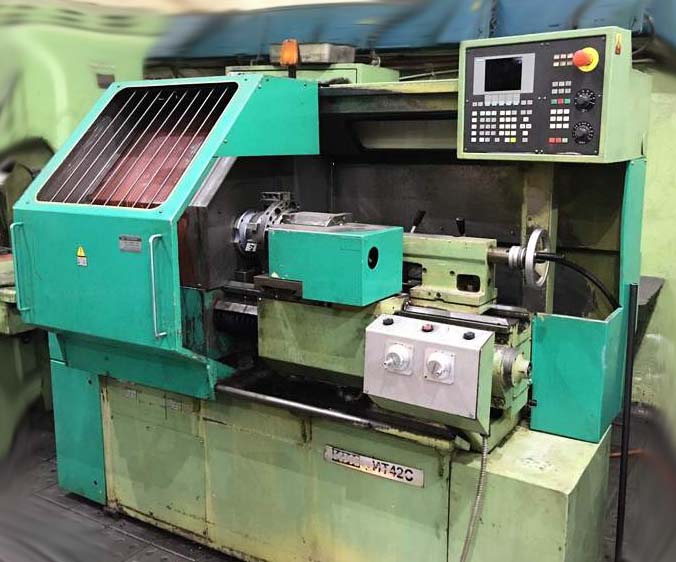

Токарный станок ИТ42
Токарный станок ИТ42 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320 Ижевск. Цена, комплектация и срок поставки уточняются по запросу.
По зап р осу
Технические характеристики
| Наименование параметра | ит42 | 1и611пмф3 |
| Класс точности по ГОСТ 8-82 | П | П |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 320 | 320 |
| Наибольший диаметр обрабатываемого изделия над суппортом, мм | 125 | 125 |
| Наибольшая длина обрабатываемого изделия в центрах, мм | 400 | 500 |
| Наибольшая длина обрабатываемого изделия в патроне, мм | 125 |
| Наибольшее сечение резца, устанавливаемого в пазах инструментальной головки, мм | 20 х 20 | 20 х 20 |
| Количество сменяемого по программе инструмента | 8 | 4 |
| Диапазон скоростей шпинделя, переключаемых по программе, об/мин | 0..3000 | 50..2000 |
| Количество скоростей шпинделя, устанавливаемый вручную, об/мин | 16 |
| Количество рабочих скоростей шпинделя, переключаемых по программе | 8 |
| Диаметр отверстия в шпинделе, мм | 32 | 25 |
| Размер внутреннего конуса шпинделя передней бабки по ГОСТ 25557-82 | Морзе 5 | - |
| Центр в шпинделе передней бабки по ГОСТ 13214-79 (7032-0029) | - | Морзе 4 |
| Конец шпинделя по ГОСТ 12593-72 | 4К | 4К |
| Наибольший крутящий момент на шпинделе, Нм | 89,96 |
| Торможение шпинделя | имеется |
| Реверсирование шпинделя по программе | имеется |
| Диаметр стандартного патрона, мм | 160 | 160 (СТ 160В-Ф4) |
| Наибольшее перемещение продольной каретки суппорта, мм | 470 |
| Наибольшее перемещение поперечной каретки суппорта, мм | 173 |
| Диапазон скоростей продольных подач при работе по одной координате, мм/мин | 3..2000 | 3..3600 |
| Диапазон скоростей поперечных подач при работе по одной координате, мм/мин | 1,5..1000 | 1,5..1800 |
| Диапазон скоростей продольных подач при работе по двум координатам, мм/мин | 3..1800 |
| Диапазон скоростей поперечных подач при работе по двум координатам, мм/мин | 1,5..900 |
| Скорость быстрых (установочных) продольных перемещений суппорта, м/мин | 8 |
| Скорость быстрых (установочных) поперечных перемещений суппорта, м/мин | 4 |
| Предельные значения шагов нарезаемых цилиндрических резьб, мм | 0,2..40 | 0,2..60 |
| Точность позиционирования по диаметру (оси X), мм | 0,05 |
| Точность позиционирования по длине (оси Z), мм | 0,1 |
| Количество позиций на поворотной резцедержке (число инструментов в револьверной головке) | 8 | 4 |
| Наибольшее перемещение пиноли задней бабки, мм | 90 | 85 |
| Размер внутреннего конуса в пиноли задней бабки по ГОСТ 25557-82 | Морзе 3 | - |
| Центр в шпинделе передней бабки по ГОСТ 13214-79 (7032-0029) | - | Морзе 3 |
| Цена деления лимба, мм | 0,05 |
| Обозначение системы ЧПУ | Маяк 223МП | Маяк 221 |
| Число координат | 2 |
| Количество одновременно управляемых координат | 2 |
| Дискретность задания перемещения в продольном направлении (дискретность задания по оси Z), мм | 0,002 |
| Дискретность задания перемещения в поперечном направлении (на радиус) (дискретность задания по оси X), мм | 0,001 |
| Тип датчика обратной связи в приводе подач | ВЕ-178А |
| Тип резьбонарезного датчика | ВЕ-178А |
| Количество электродвигателей на станке | 9 | 6 |
| Электродвигатель привода главного движения, кВт | 7,5 (М6) | 3,0 (М1) |
| Электродвигатель привода продольных подач, кВт | 0,55 (М8) | 0,48 (М5) |
| Электродвигатель привода поперечных подач, кВт | 0,55 (М7) | 0,48 (М6) |
| Электродвигатель револьверной головки, кВт | 0,12 (М5) | - |
| Электродвигатель привода пиноли задней бабки, кВт | 0,25 (М4) | - |
| Электродвигатель гидростанции, кВт | - | 3,0 (М4) |
| Электродвигатель станции смазки шпинделя, кВт | 0,09 (М1) |
| Электродвигатель станции смазки узлов станка, кВт | 0,55 (М9) |
| Электродвигатель обдува привода главного движения, кВт | 0,09 (М2) |
| Электродвигатель насоса охлаждения, кВт | 0,18 (М3) | 0,12 (М3) |
| Габариты и масса станка | 2950 х 1800 х 1900 | 2900 х 1700 х 1700 |
| Масса станка с ЧПУ, кг | 2160 | 1400 |
Описание
Токарный станок ИТ42: описание и характеристики
Токарный станок ИТ42 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320 Ижевск.
Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».
Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
