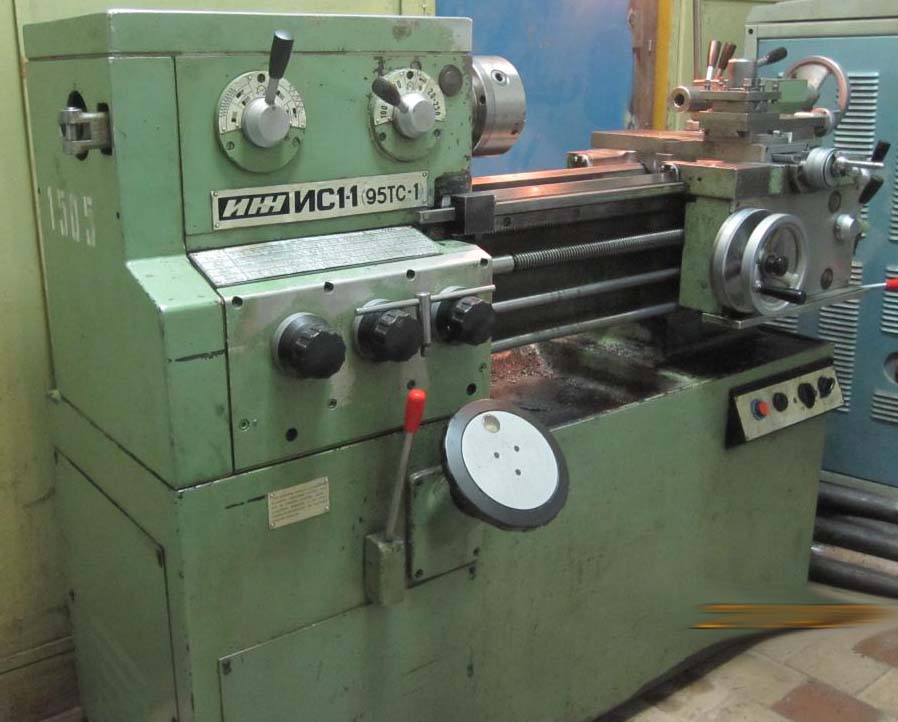

Токарный станок 95ТС-1

Name: Токарный станок 95ТС-1
SKU: 3376

Токарный станок 95ТС-1 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 250, Ижевск. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	95ТС-1 \| 250ИТВМ.01
Класс точности по ГОСТ 8-82	П \| В
Наибольший диаметр заготовки над станиной, мм	250 \| 240
Наибольший диаметр заготовки над суппортом, мм	125 \| 168
Наибольшая длина заготовки (РМЦ), мм	500 \| 500
Высота оси центров над плоскими направляющими станины, мм	130
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	130
Диаметр сквозного отверстия в шпинделе, мм	25 \| 25
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	24 \| 24
Число ступеней частот прямого вращения шпинделя	21
Частота прямого вращения шпинделя, об/мин	20..2000 \| 25..2500
Число ступеней частот обратного вращения шпинделя	21
Частота обратного вращения шпинделя, об/мин	20..2000
Размер внутреннего конуса в шпинделе, М	Морзе 4 \| Морзе 4
Конец шпинделя по ГОСТ 12593-72	4 \| 4
Наибольшая длина хода каретки (наибольшее продольное перемещение суппорта), мм	500 \| 500
Наибольшее поперечное перемещение суппорта, мм	180
Цена деления лимба продольного перемещения, мм	0,1
Цена деления лимба поперечного перемещения, мм	0,02
Пределы рабочих подач продольных, мм/об	0,01..1,8 \| 0,01..1,8
Пределы рабочих подач поперечных, мм/об	0,005..0,9 \| 0,005..0,9
Скорость быстрых продольных перемещений суппорта, м/мин	нет \| нет
Скорость быстрых поперечных перемещений суппорта, м/мин	нет \| нет
Пределы шагов нарезаемых резьб метрических, мм	0,2..48 \| 0,2..48
Пределы шагов нарезаемых резьб дюймовых	24..0,5 \| 24..0,5
Пределы шагов нарезаемых резьб модульных	0,2..30 \| 0,2..12
Количество нарезаемых резьб питчевых	нет \| нет
Пределы шагов нарезаемых резьб питчевых	нет \| нет
Наибольшее усилие, допускаемое механизмом подач на резце - продольное, Н	3000
Наибольшее усилие, допускаемое механизмом подач на резце - поперечное, Н	3000
Наибольшая длина перемещения резцовых салазок, мм	120
Перемещение резцовых салазок на одно деление лимба, мм	0,05 \| 0,05
Наибольший угол поворота резцовых салазок, град	±80°
Цена деления шкалы поворота резцовых салазок, град	1° \| 1°
Наибольшее сечение державки резца, мм	16 х 16
Высота от опорной поверхности резца до оси центров (высота резца), мм	16
Число резцов в резцовой головке	4 \| 4
Конус отверстия пиноли задней бабки по ГОСТ 2847-67	Морзе 3
Наибольшее перемещение пиноли, мм	85
Перемещение пиноли на одно деление лимба, мм	0,05
Перемещение пиноли на одно линейки, мм	1
Величина поперечного смещения корпуса бабки, мм	±10
Количество электродвигателей на станке	3 \| 3
Электродвигатель главного привода, кВт	3 \| 3
Электродвигатель быстрых перемещений, кВт	нет \| нет
Электродвигатель насоса смазки, кВт	0,08
Электродвигатель насоса охлаждения, кВт	0,05
Насос охлаждения (помпа)	ПА-22 \| ПА-22
Габариты станка (длина ширина высота), мм	1770_970_1300 \| 1790_810_1400
Масса станка, кг	1120 \| 1180

Описание

Токарный станок 95ТС-1: описание и характеристики

Токарный станок 95ТС-1 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 250, Ижевск.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
