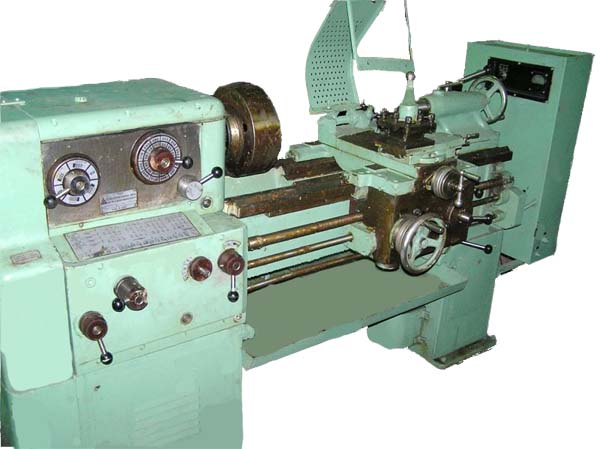

Токарный станок 1М61

Name: Токарный станок 1М61
SKU: 3319

Токарный станок 1М61 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Ереван. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	1М61 \| 1М61П
Класс точности по ГОСТ 8-82	Н \| П
Наибольший диаметр заготовки над станиной, мм	320 \| 320
Наибольший диаметр заготовки над суппортом, мм	160 \| 160
Наибольшая длина заготовки (РМЦ), мм	710, 1000 \| 710
Наибольшая длина обтачивания, мм	640 \| 640
Высота центров, мм	170 \| 170
Наибольшее рассояние от оси центров до кромки резцедержателя, мм	180 \| 180
Высота резца, установленного в резцедержателе, мм	25 \| 25
Диаметр сквозного отверстия в шпинделе, мм	35 \| 35
Наибольший диаметр прутка, проходящего через отверстие в шпинделе мм	32 \| 32
Число ступеней частот прямого и обратного вращения шпинделя	24 \| 24
Частота прямого и обратного вращения шпинделя, об/мин	12,5...1600 \| 12,5...1600
Размер внутреннего конуса в шпинделе по ГОСТ 13214-67	М5 \| М5
Конец шпинделя по ГОСТ 12593-72	6К \| 6К
Торможение шпинделя	есть \| есть
Наибольшее продольное перемещение каретки суппорта, мм	600 \| 600
Наибольшее поперечное перемещение суппорта, мм	200 \| 200
Наибольшее перемещение верхнего суппорта (резцовых салазок), мм	120 \| 120
Цена деления лимба верхнего суппорта (резцовых салазок), мм	0,05 \| 0,05
Число ступеней продольных и поперечных подач	17 \| 17
Пределы скорости продольных подач, мм/об	0,08...1,2 \| 0,08...1,2
Пределы скорости поперечных подач, мм/об	0,04...0,6 \| 0,04...0,6
Скорость быстрых перемещений суппорта, продольных/ поперечных, м/мин	нет \| нет
Количество нарезаемых резьб метрических	13 \| 13
Пределы шагов нарезаемых резьб метрических, мм	0,5..6 \| 0,5..6
Количество нарезаемых резьб дюймовых	16 \| 16
Пределы шагов нарезаемых резьб дюймовых	3,5...48 \| 3,5...48
Количество нарезаемых резьб модульных	10 \| 10
Пределы шагов нарезаемых резьб модульных	0,25...3 \| 0,25...3
Количество нарезаемых резьб питчевых	16 \| 16
Пределы шагов нарезаемых резьб питчевых	7...96 \| 7...96
Наибольшая длина перемещения пиноли задней бабки, мм	100 \| 100
Наибольшее перемещение задней бабки, мм	±12 \| ±12
Центр в пиноли задней бабки	Морзе 4 \| Морзе 4
Количество электродвигателей на станке	2 \| 2
Электродвигатель главного привода, кВт	4 \| 4
Электродвигатель насоса охлаждения, кВт	0,12 \| 0,12
Габариты станка (длина ширина высота), мм	2055 х 1095 х 1450 \| 2055 х 1095 х 1450
Масса станка, кг	1260 \| 1260

Описание

Токарный станок 1М61: описание и характеристики

Токарный станок 1М61 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Ереван.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
