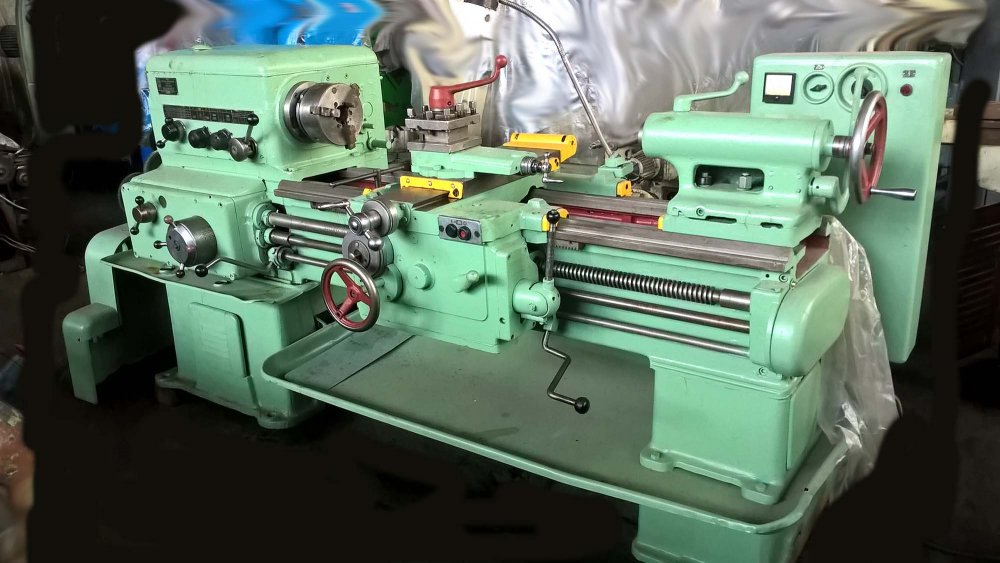

Токарный станок 1К62Б

Name: Токарный станок 1К62Б
SKU: 3311

Токарный станок 1К62Б относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400, Москва. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	1К62 \| 1К62Б \| 1К625
Класс точности по ГОСТ 8-82	Н \| П \| Н
Наибольший диаметр заготовки над станиной, мм	400 \| 400 \| 500
Наибольший диаметр заготовки над суппортом, мм	220 \| 220 \| 260
Наибольшая длина заготовки (РМЦ), мм	750, 1000, 1500 \| 710, 1000, 1400 \| 1000, 1400, 2000
Наибольшая длина обтачивания, мм	640, 930, 1330 \| 640, 930, 1330 \| 925, 1325, 1920
Расстояние от линии центров до плоской направляющей станины (Высота центров), мм	215 \| 215 \| 240
Расстояние от линии центров до кромки резцедержателя, мм	240 \| 240 \| 268
Наибольшая масса заготовки в патроне, кг	500
Наибольшая масса заготовки в центрах, кг	1500
Диаметр сквозного отверстия в шпинделе, мм	47 \| 47 \| 47
Наибольший диаметр прутка, мм	45 \| 45 \| 45
Число ступеней частот прямого вращения шпинделя	24 \| 24 \| 24
Частота прямого вращения шпинделя, об/мин (число скоростей)	12,5..2000 (24) \| 12,5..2000 (24) \| 12,5..2000 (24)
Число ступеней частот обратного вращения шпинделя	12 \| 12 \| 12
Частота обратного вращения шпинделя, об/мин	19..2420 \| 19..2420 \| 19..2420
Размер внутреннего конуса в шпинделе, М	Морзе 6 \| Морзе 6 \| Морзе 6
Конец шпинделя по ГОСТ 12593-72	6К \| 6К \| 6К
Наибольшая длина хода каретки, мм	640, 930, 1330 \| 640, 930, 1330 \| 930, 1330, 1920
Наибольший поперечный ход суппорта, мм	250 \| 250 \| 350
Число ступеней продольных подач	49 \| 49 \| 49
Пределы продольных рабочих подач суппорта, мм/об	0,07..4,16 (49) \| 0,07..4,16 (49) \| 0,07..4,16 (49)
Число ступеней поперечных подач	49 \| 49 \| 49
Пределы рабочих подач поперечных, мм/об	0,035..2,08 (49) \| 0,035..2,08 (49) \| 0,035..2,08 (49)
Скорость быстрых перемещений суппорта, продольных, м/мин	3,4 \| 3,4 \| 3,4
Скорость быстрых перемещений суппорта, поперечных, м/мин	1,7 \| 1,7 \| 1,7
Количество нарезаемых резьб метрических	44 \| 44 \| 44
Пределы шагов нарезаемых резьб метрических, мм (число резьб)	1..192 \| 1..192 \| 1..192
Количество нарезаемых резьб дюймовых	38 \| 38 \| 38
Пределы шагов нарезаемых резьб дюймовых, число ниток на дюйм (число резьб)	24..2 (38) \| 24..2 (38) \| 24..2 (38)
Количество нарезаемых резьб модульных	20 \| 20 \| 20
Пределы шагов нарезаемых резьб модульных, модуль (число резьб)	0,5..48 (20) \| 0,5..48 (20) \| 0,5..48 (20)
Количество нарезаемых резьб питчевых	37 \| 37 \| 37
Пределы шагов нарезаемых резьб питчевых, питч (число резьб)	96..1 (37) \| 96..1 (37) \| 96..1 (37)
Число резцов в резцедержателе	4 \| 4 \| 4
Высота от опорной поверхности резцов до линии центров, мм	25 \| 25 \| 30
Наибольшие размеры державки резца, мм	25 × 25 \| 25 × 25 \| 30 × 30
Наибольший угол поворота, град	-65°..+90° \| -65°..+45° \| ±90°
Цена деления шкалы поворота, град	1° \| 1° \| 1°
Наибольший ход резцовых салазок (верхнего суппорта), мм	140 \| 140 \| 160
Цена деления лимба, мм	0,05 \| 0,05 \| 0,05
Посадочный конус в пиноли	Морзе 5 \| Морзе 5 \| Морзе 5
Наибольшее перемещение пиноли, мм	200 \| 200 \| 200
Цена деления лимба перемещения пиноли, мм	0,05 \| 0,05 \| 0,05
Наибольшее поперечное смещение бабки, мм	±15 \| ±15 \| ±15
Количество электродвигателей на станке	4 \| 4 \| 4
Мощность электродвигателя главного привода, кВт	10 \| 10 \| 10
Тип электродвигателя главного привода	АО2-52-4Ф \| АО2-52-4С2 \| АО2-52-4Ф
Мощность электродвигателя быстрых перемещений, кВт	0,8 \| 0,8 \| 0,8
Тип электродвигателя быстрых перемещений	АОЛ2-12-4Ф \| АОЛ2-12-4С1 \| АОЛ2-12-4Ф
Мощность электродвигателя гидростанции, кВт	1,1 \| 1,1 \| 1,1
Тип электродвигателя гидростанции	АОЛ2-22-6Ф \| АОЛ2-21-4С2 \| АОЛ2-22-6Ф
Мощность электродвигателя насоса охлаждения, кВт	0,125 \| 0,125 \| 0,125
Насос охлаждения (помпа)	ПА-22 \| ПА-22 \| ПА-22
Габариты станка (длина ширина высота) (РМЦ = 1000), мм	2812 × 1166 × 1324 \| 2812 х 1166 х 1324 \| 3212 × 1216 × 1349
Масса станка (РМЦ = 1000), кг	2140 \| 2140 \| 2410

Описание

Токарный станок 1К62Б: описание и характеристики

Токарный станок 1К62Б относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400, Москва.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
