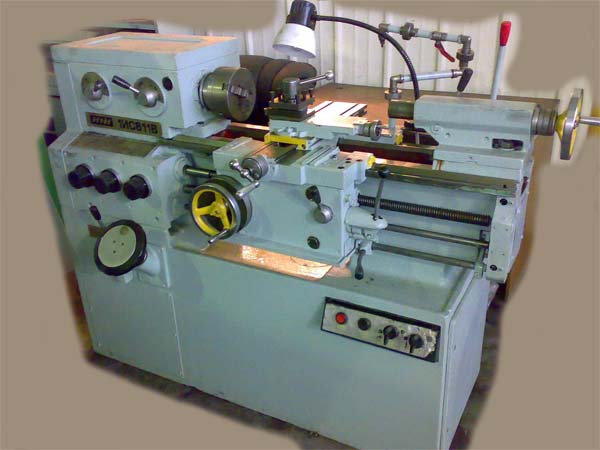

Токарный станок 1ИС611В

Name: Токарный станок 1ИС611В
SKU: 3309

Токарный станок 1ИС611В относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 250, Ижевск. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	1И611П \| 250ИТВМ.01 \| 1ИС611В
Класс точности по ГОСТ 8-82	П \| В \| В
Наибольший диаметр заготовки над станиной, мм	250 \| 240 \| 250
Наибольший диаметр заготовки над суппортом, мм	125 \| 168 \| 125
Наибольшая длина заготовки (РМЦ), мм	500 \| 500 \| 500
Высота центров, мм	130 \| 150 \| 130
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	130 \| 127 \| 130
Диаметр сквозного отверстия в шпинделе, мм	25 \| 25 \| 25
Наибольший диаметр прутка, мм	24 \| 24 \| 24
Число ступеней частот прямого вращения шпинделя	21
Частота прямого вращения шпинделя, об/мин	20..2000 \| 25..2500 \| 25..2500
Число ступеней частот обратного вращения шпинделя	21
Частота обратного вращения шпинделя, об/мин	20..2000 \| 25..2500 \| 25..2500
Размер внутреннего конуса в шпинделе, М	Морзе 4 \| Морзе 4 \| Морзе 4
Конец шпинделя по ГОСТ 12593-72	4 \| 4 \| 4
Наибольшее продольное перемещение (длина хода каретки; длина обточки) по валику и по винту, мм	500 \| 500 \| 500
Наибольшие размеры державки резцов, мм	16 х 16 \| 16 х 16 \| 16 х 16
Высота от опорной поверхности резца до линии центров, мм	16 \| 16 \| 16
Цена деления лимба при продольном перемещении, мм	0,1 \| 0,1 \| 0,1
Цена деления лимба при поперечном перемещении, мм	0,01 \| 0,01 \| 0,01
Число ступеней продольных подач	25
Пределы рабочих подач продольных, мм/об	0,01..1,8 \| 0,01..1,8 \| 0,01..3,0
Пределы рабочих подач поперечных, мм/об	0,005..0,9 \| 0,005..0,9
Скорость быстрых перемещений суппорта, продольных, м/мин	нет \| нет \| нет
Скорость быстрых перемещений суппорта, поперечных, м/мин	нет \| нет \| нет
Пределы шагов нарезаемых резьб метрических, мм	0,2..48 \| 0,2..48 \| 0,2..48
Пределы шагов нарезаемых резьб дюймовых	24..0,5 \| 24..0,5 \| 24..0,5
Пределы шагов нарезаемых резьб модульных	0,2..30 \| 0,2..12 \| 0,2..30
Пределы шагов нарезаемых резьб питчевых	нет \| нет \| нет
Резьбоуказатель	нет
Защита от перегрузки	есть
Блокировка	есть
Выключающие упоры	есть
Быстрое перемещение	нет
Наибольший угол поворота, град	160
Цена деления шкалы поворота, град	1 \| 1 \| 1
Наибольшее перемещение резцовых салазок (верхнего суппорта), мм	120
Цена деления лимба перемещения резцовых салазок, мм	0,05
Конус	Морзе 3 \| Морзе 3 \| Морзе 3
Наибольшее перемещение пиноли, мм	85
Цена деления линейки перемещения пиноли, мм	1
Цена деления лимба перемещения пиноли, мм	0,05
Поперечное смещение, мм	±10
Количество электродвигателей на станке	3 \| 3 \| 3
Электродвигатель главного привода, кВт	3 \| 3 \| 3
Тип электродвигателя главного привода	АОЛ2-32-4 \| АИР100S4ПУ3 \| 4А100S4
Электродвигатель быстрых перемещений, кВт	нет \| нет \| нет
Электродвигатель насоса смазки, кВт	0,08 \| 0,09
Электродвигатель насоса охлаждения, кВт	0,05 \| 0,12
Габариты станка (длина ширина высота), мм	1770 х 970 х 1300 \| 1790 х 810 х 1400 \| 1880 х 830 х 1339
Масса станка, кг	1120 \| 1180 \| 1200

Описание

Токарный станок 1ИС611В: описание и характеристики

Токарный станок 1ИС611В относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 250, Ижевск.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
