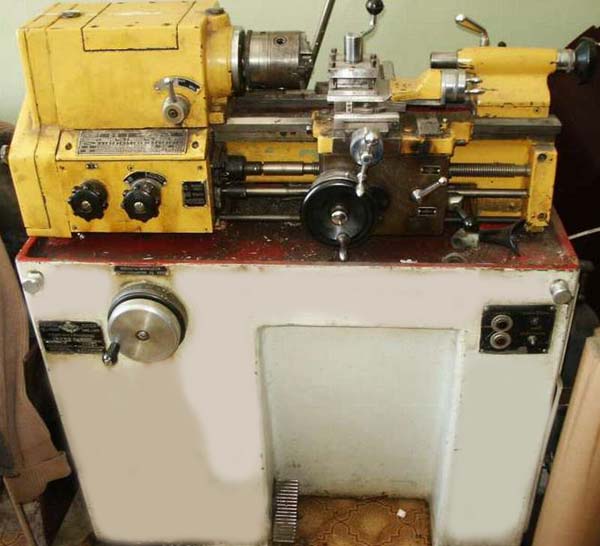

Токарный станок 1Е604

Name: Токарный станок 1Е604
SKU: 3306

Токарный станок 1Е604 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 200, Кировакан. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	1603 \| 1Е604 \| 16У03П \| 16У04П
Класс точности	П \| П \| П \| П
Наибольший диаметр заготовки над станиной, мм	160 \| 200 \| 160 \| 200
Наибольший диаметр заготовки над суппортом, мм	80 \| 100 \| 90 \| 118
Высота центров, мм	85 \| 100 \| 86 \| 108
Наибольший заготовки в центрах (РМЦ), мм	250 \| 350 \| 250 \| 350
Высота от опорной поверхности резца до линии центров, мм	10 \| 12 \| 10 \| 12
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	90 \| 110
Наибольшие размеры сечения державки резца, мм	10 х 10 \| 12 х 12
Диаметр сквозного отверстия в шпинделе, мм	20 \| 20 \| 20,2 \| 20,2
Наибольший диаметр прутка в патроне, мм	18 \| 18 \| 20 \| 20
Наибольший диаметр прутка в цанге, мм	12 \| 12 \| 10 \| 10
Конус отверстия в шпинделе	Морзе 3 \| Морзе 3 \| Морзе 3 \| Морзе 3
Число ступеней частот прямого вращения шпинделя	Б/ступ \| Б/ступ \| Б/ступ \| Б/ступ
Частота прямого вращения шпинделя, об/мин	56..3150 \| 56..3150 \| 80..4000 \| 70..3500
Число ступеней частот обратного вращения шпинделя	Б/ступ \| Б/ступ \| Б/ступ \| Б/ступ
Частота обратного вращения шпинделя, об/мин	56..3150 \| 56..3150 \| 80..4000 \| 70..3500
Торможение шпинделя	нет \| нет \| нет \| нет
Блокировка рукояток	нет \| нет \| нет \| нет
Наибольшее продольное перемещение суппорта, мм	250 \| 250 \| 232 \| 350
Перемещение суппорта продольное на одно деление лимба, мм	0,1 \| 0,1 \| 0,5 \| 0,5
Перемещение суппорта продольное на один оборот лимба, мм	20 \| 20 \| 100 \| 100
Наибольшее поперечное перемещение суппорта, мм	95 \| 115 \| 110 \| 135
Перемещение суппорта поперечное на одно деление лимба, мм	0,02 \| 0,02 \| 0,025 \| 0,025
Перемещение суппорта поперечное на один оборот лимба, мм	2 \| 2 \| 2 \| 2
Наибольшее перемещение резцовых салазок, мм	60 \| 60 \| 100 \| 120
Перемещение резцовых салазок на одно деление лимба, мм	0,02 \| 0,02 \| 0,02 \| 0,02
Перемещение резцовых салазок на один оборот лимба, мм	2 \| 2 \| 2 \| 2
Угол поворота резцовых салазок, град	±90° \| ±90° \| ±45° \| ±45°
Число ступеней продольных подач суппорта при постоянной настройке гитары	8 \| 8 \| 4 \| 4
Пределы продольных рабочих подач суппорта, мм/об	0,01..0,3 \| 0,01..0,3 \| 0,04..0,32 \| 0,04..0,32
Пределы рабочих поперечных подач суппорта, мм/об	нет \| нет \| нет \| нет
Диаметр ходового вала, мм	18 \| 18
Диаметр и шаг ходового винта, мм	26 х 5 \| 26 х 5
Количество нарезаемых резьб метрических	18 \| 18
Пределы шагов нарезаемых резьб метрических, мм	0,2..3,0 \| 0,2..3,0 \| 0,25..3 \| 0,25..3
Пределы шагов нарезаемых резьб дюймовых	40..8 \| 40..8 \| 80..10 \| 80..10
Пределы шагов нарезаемых резьб модульных	0,3..1,0 \| 0,3..1,0 \| 0,1..1,25 \| 0,1..1,25
Пределы шагов нарезаемых резьб питчевых	нет \| нет \| нет \| нет
Диаметр пиноли, мм	35 \| 35
Конус отверстия пиноли задней бабки	Морзе 2 \| Морзе 2 \| Морзе 2 \| Морзе 2
Наибольшее перемещение пиноли, мм	55 \| 55 \| 35 \| 70
Перемещение пиноли на одно деление линейки, мм	1 \| 1 \| 1 \| 1
Перемещение пиноли на одно деление лимба, мм	0,04 \| 0,04
Поперечное смещение задней бабки, мм	±6 \| ±6
Электродвигатель главного привода, кВт (об/мин)	1,1 (1400) \| 1,1 (1400) \| 0,6 (1370) \| 0,8 (1370)
Электродвигатель насоса СОЖ, кВт	0,125 \| 0,125
Габариты станка (длина ширина высота), мм	1080 х 560 х 1170 \| 1180 х 590 х 1185 \| 1270 х 725 х 1250 \| 1380 х 730 х 1250
Масса станка, кг	500 \| 525 \| 670 \| 750

Описание

Токарный станок 1Е604: описание и характеристики

Токарный станок 1Е604 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 200, Кировакан.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
