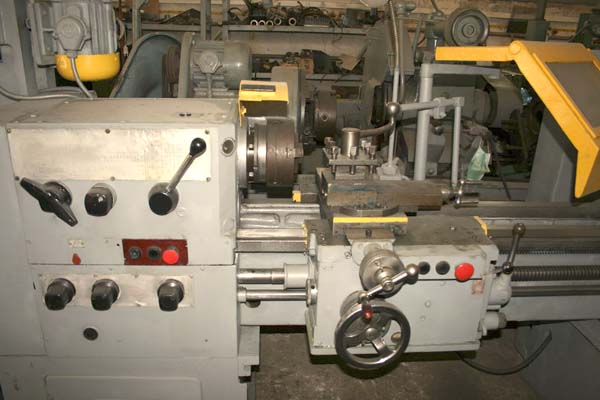

Токарный станок 1Д95

Name: Токарный станок 1Д95
SKU: 3299

Токарный станок 1Д95 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400, Алма-Ата. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	1М95 \| 1Д95 \| 1Е95
Класс точности по ГОСТ 8-82	Н \| Н \| Н
Наибольший диаметр заготовки над станиной, мм	500 \| 400 \| 400
Наибольший диаметр заготовки над выемкой станины (по заказу), мм	- \| 550 \| 570
Наибольший диаметр заготовки над суппортом, мм	420 \| 210 \| 210
Высота центров над направляющими станины, мм	235..355 \| 210 \| 210
Высота оси шпинделя над суппорт-столом, мм	125..245
Наибольшая длина заготовки (РМЦ), мм	1000 \| 1000 \| 1000
Наибольшая длина обтачивания, мм	820 \| 950 \| 950
Наибольшая масса заготовки в центрах, кг	100
Наибольшее вертикальное перемещение передней бабки, мм	120 \| нет \| нет
Диаметр сквозного отверстия в шпинделе, мм	35 \| 52 \| 52
Наибольший диаметр прутка, мм	32 \| 50 \| 50
Число ступеней частот прямого вращения шпинделя	12 \| 16 \| 16
Частота прямого вращения шпинделя, об/мин	28..1250 \| 16..1250 \| 20..1600
Число ступеней частот обратного вращения шпинделя	12 \| 16 \| 16
Частота обратного вращения шпинделя, об/мин	28..1250 \| 16..1250 \| 20..1600
Размер внутреннего конуса в шпинделе	№5 \| Морзе 6 \| Морзе 6
Конец шпинделя по ГОСТ 12593-72	6К \| 6К
Торможение шпинделя	нет \| Электрическое \| Электрическое
Размеры рабочей поверхности стола, мм	280 х 700
Наибольшее продольное перемещение каретки суппорта, мм	820 \| 950 \| 950
Наибольшее поперечное перемещение суппорта, мм	320 \| 300 \| 275
Наибольшее поперечное перемещение верхнего суппорта (резцовые салазки), мм	110 \| 100 \| 130
Число ступеней продольных/ поперечных подач	24/ 24 \| 16/ 16 \| 48/ 48
Пределы скорости продольных подач, мм/об	0,13..1,87 \| 0,0028..0,078 \| 0,03..4,21
Пределы скорости поперечных подач, мм/об	0,072..1,016 \| 0,0014..0,039 \| 0,015..2,1
Скорость быстрых перемещений суппорта, продольных/ поперечных, м/мин	нет \| 4/ 2 \| 4/ 2
Продольное перемещение на одно деление лимба, мм	1,0
Поперечное перемещение суппорта на одно деление лимба, мм	0,05
Перемещение резцовых салазок на одно деление лимба, мм	0,05 \| 0,05 \| 0,05
Количество нарезаемых резьб метрических	23 \| 18 \| 26
Пределы шагов нарезаемых резьб метрических, мм	1..12 \| 0,5..14 \| 0,5..56
Количество нарезаемых резьб дюймовых	24 \| 35 \| 39
Пределы шагов нарезаемых резьб дюймовых	3..28 \| 60..3,5 \| 56..0,5
Количество нарезаемых резьб модульных	13 \| 18 \| 22
Пределы шагов нарезаемых резьб модульных	0,25..35 \| 0,5..7 \| 0,5..28
Количество нарезаемых резьб питчевых	24 \| 35 \| 32
Пределы шагов нарезаемых резьб питчевых	8..112 \| 56..2,0
Предохранитель от перегрузки	есть
Блокировка продольных и поперечных подач	есть
Выключающие продольные упоры	нет
Шероховатость поверхности заготовки из конструкционной стали при чистовом обтачивании, мкм, не более	Ra 2.0
Наибольшая длина перемещения задней бабки вдоль станины, мм	820
Наибольшая длина вертикального перемещения задней бабки, мм	120 \| нет \| нет
Наибольшая длина перемещения пиноли задней бабки, мм	165 \| 120 \| 120
Наибольшее перемещение задней бабки, мм	±20
Размер внутреннего конуса	№4 \| Морзе 4 \| Морзе 5
Наибольший диаметр сверления, мм	25 \| 25
Наибольший ход шпинделя, мм	80 \| 80
Вылет оси сверлильного шпинделя, мм	210 \| 210
Диаметр сверлильного стола, мм	320 \| 280 х 280
Вертикальное перемещение сверлильного стола, мм	465
Размер внутреннего конуса сверлильного шпинделя	№3 \| Морзе 3
Расстояние от конца шпинделя до сверлильного стола, мм	40..540 \| 400
Количество скоростей шпинделя	6
Частота прямого вращения шпинделя, об/мин	11..78
Вылет оси шпинделя фрезерной головки, мм	380
Расстояние от конца шпинделя до суппорт-стола, мм	120..240
Наибольшее продольное перемещение суппорт-стола, мм	320
Размер внутреннего конуса фрезерной головки	№3
Диаметр шлифуемой заготовки при наружном шлифовании , мм	25..210 \| 20..210
Диаметр шлифуемой заготовки при внутреннем шлифовании , мм	30..300 \| 30..300
Частота вращения шпинделя при наружном шлифовании , мм	4400 \| 4400
Частота вращения шпинделя при внутреннем шлифовании , мм	11000 \| 11000
Длина хода долбяка, мм	100
Вылет суппорта долбяка, мм	310
Наибольшая высота долбления, мм	80
Наибольшая длина долбления, мм	280
Наибольшая ширина хода долбления, мм	320
Количество электродвигателей на станке	4 \| 6
Электродвигатель главного привода, кВт	4 \| 4 \| 5,5
Электродвигатель привода ускоренных перемещений, кВт	- \| 0,4 \| 0,55
Электродвигатель привода сверлильного агрегата, кВт	1,1 \| 1,1 \| 1,1
Электродвигатель заточного приспособления , кВт	0,8 \| 0,75 \| 0,75
Электродвигатель шлифовального приспособления , кВт	- \| 0,27 \| 0,27
Электродвигатель насоса охлаждения, кВт	0,12 \| 0,125 \| 0,125
Габариты станка (длина ширина высота) (РМЦ 1000), мм	2750 х 1255 х 1670 \| 3000 х 1200 х 1610 \| 3000 х 1200 х 1640
Масса станка (РМЦ 1000), кг	2170 \| 2030 \| 2475

Описание

Токарный станок 1Д95: описание и характеристики

Токарный станок 1Д95 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400, Алма-Ата.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
