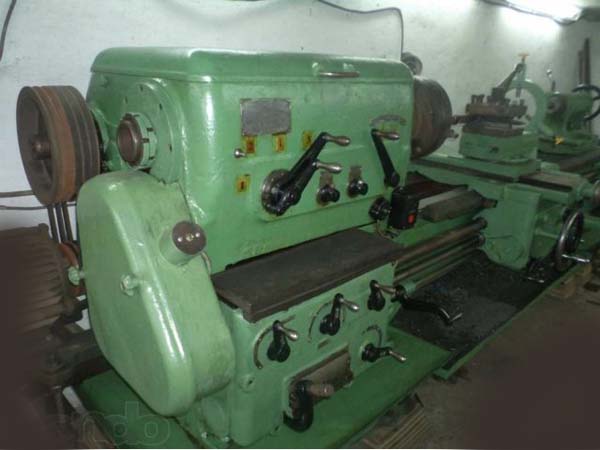

Токарный станок 1Д63А

Name: Токарный станок 1Д63А
SKU: 3298

Токарный станок 1Д63А относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 615, Тбилиси. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	1Д63А
Класс точности по ГОСТ 8-82	Н
Наибольший диаметр заготовки над станиной, мм	615
Наибольший диаметр заготовки над суппортом, мм	345
Высота центров, мм	300
Наибольшая длина заготовки (РМЦ), мм	1500, 3000
Наибольшая длина обточки, мм	1310, 2810
Наибольшие размеры резца, мм	30 х 30
Высота от опорной поверхности резца до линии центров, мм	32,5
Наибольшее расстояние от линии центров до кромки резцедержателя, мм	325
Диаметр сквозного отверстия в шпинделе, мм	70
Наибольший диаметр прутка, мм	68
Число ступеней частот прямого вращения шпинделя	18
Частота прямого вращения шпинделя, об/мин	14..750
Число ступеней частот обратного вращения шпинделя	18
Частота обратного вращения шпинделя, об/мин	22..945
Размер внутреннего конуса в шпинделе, М	Морзе 5
Конец шпинделя	М120 х 6
Торможение шпинделя	есть
Наибольшая длина хода каретки от руки, мм	1510, 3010
Наибольшая длина хода каретки по валику, мм	1310, 2810
Наибольшая длина хода каретки по винту, мм	1310, 2810
Число ступеней продольных подач	26
Пределы рабочих подач продольных, мм/об	0,15..2,65
Число ступеней поперечных подач	26
Пределы рабочих подач поперечных, мм/об	0,05..0,9
Поперечное перемещение на одно деление лимба, мм	0,05
Перемещение резцовых салазок на одно деление лимба, мм	0,05
Скорость быстрых перемещений суппорта, продольных, м/мин	нет
Скорость быстрых перемещений суппорта, поперечных, м/мин	нет
Пределы шагов нарезаемых резьб метрических, мм	1..224
Пределы шагов нарезаемых резьб дюймовых	2..28
Пределы шагов нарезаемых резьб модульных	0,25п.. 56п
Количество нарезаемых резьб питчевых	нет
Пределы шагов нарезаемых резьб питчевых	нет
Конус	Морзе 5
Наиболшее перемещение пиноли, мм	205
Поперечное смещение, мм	±15
Количество электродвигателей на станке	2
Мощность электродвигателя главного привода, кВт	10
Мощность электродвигателя насоса охлаждения, кВт	0,12
Насос охлаждения (помпа)	ПА-22
Габариты станка (длина ширина высота), мм	3610 х 1690 х 1275 5110 х 1690 х 1275
Масса станка, кг	3920

Описание

Токарный станок 1Д63А: описание и характеристики

Токарный станок 1Д63А относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 615, Тбилиси.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
