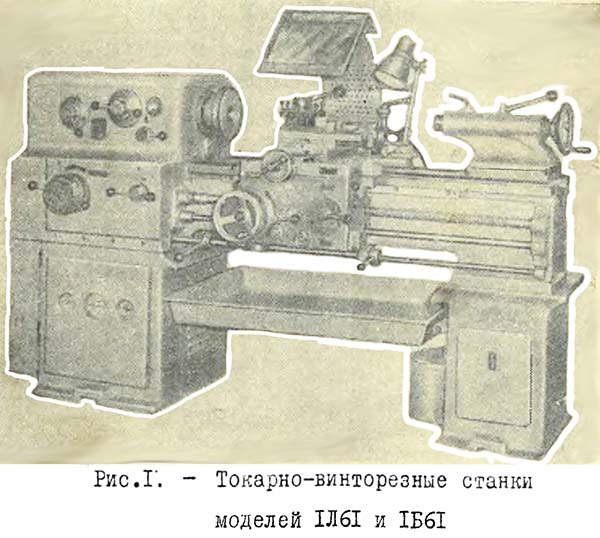

Токарный станок 1Б61

Name: Токарный станок 1Б61
SKU: 3294

Токарный станок 1Б61 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Ереван. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	1Л61 \| 1Б61 \| 1В61 \| 1М61
Класс точности по ГОСТ 8-82	Н \| Н \| Н \| Н
Наибольший диаметр заготовки устанавливаемой над станиной, мм	320 \| 320 \| 320 \| 320
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	160 \| 160 \| 160 \| 160
Наибольшая длина заготовки (РМЦ), мм	500 \| 710, 1000 \| 500, 710 \| 710, 1000
Наибольшая длина обтачивания (Наибольшее продольное перемещение суппорта), мм	430 \| 640, 930 \| 430, 640 \| 640
Высота центров, мм	170 \| 170 \| 170 \| 170
Наибольшее рассояние от оси центров до кромки резцедержателя, мм	190 \| 190 \| 180 \| 180
Высота от опорной поверхности резца до оси шпинделя, мм	25 \| 25 \| 25 \| 25
Наибольшие размеры сечения державки резца (ширина х высота), мм	22 х 35 \| 22 х 35 \| 22 х 35 \| 22 х 25
Диаметр сквозного отверстия в шпинделе, мм	35 \| 35 \| 35 \| 35
Наибольший диаметр прутка, проходящего через отверстие в шпинделе мм	32 \| 32 \| 32 \| 32
Число ступеней частот прямого и обратного вращения шпинделя	24 \| 24 \| 8 \| 24
Частота прямого и обратного вращения шпинделя, об/мин	10..1250 \| 16..2000 \| 32..1200 \| 12,5..1600
Размер внутреннего конуса в шпинделе по ГОСТ 13214-67	М5 \| М5 \| М5 \| М5
Конец шпинделя по ГОСТ 12593-72	М75 х 5 \| М75 х 5 \| 6К \| 6К
Торможение шпинделя	есть \| есть \| есть \| есть
Наибольшее продольное перемещение каретки суппорта, мм	430 \| 640, 930 \| 600 \| 640
Наибольшее поперечное перемещение суппорта, мм	250 \| 250 \| 200 \| 200
Продольное перемещение суппорта на одно деление лимба, мм	0,5 \| 0,5 \| 0,5 \| 0,5
Продольное перемещение суппорта на один оборот лимба, мм	100 \| 100 \| 100 \| 100
Поперечное перемещение суппорта на одно деление лимба, мм	0,05 \| 0,05 \| 0,05 \| 0,05
Поперечное перемещение суппорта на один оборот лимба, мм	5 \| 5 \| 5 \| 5
Число ступеней продольных и поперечных подач	17
Пределы скорости продольных подач, мм/об	0,08..1,2 \| 0,08..1,2 0,12..1,9
Пределы скорости поперечных подач, мм/об	0,04..0,6 \| 0,04..0,6 0,06..0,95
Скорость быстрых перемещений суппорта, продольных/ поперечных, м/мин	нет \| нет \| нет \| нет
Количество нарезаемых резьб метрических	13
Пределы шагов нарезаемых резьб метрических, мм	0,5..96 \| 0,5..96 \| 0,5..96 \| 0,5..6
Количество нарезаемых резьб дюймовых	16
Пределы шагов нарезаемых резьб дюймовых	0,25...48 \| 0,25...48 \| 0,25...48 \| 3,5...48
Количество нарезаемых резьб модульных	10
Пределы шагов нарезаемых резьб модульных	0,25...48 \| 0,25...48 \| 0,25...48 \| 0,25...3
Количество нарезаемых резьб питчевых	16
Пределы шагов нарезаемых резьб питчевых	0,5..96 \| 0,5..96 \| 0,5..96 \| 7...96
Наибольшее перемещение верхнего суппорта (резцовых салазок), мм	125 \| 125 \| 125 \| 120
Цена деления лимба верхнего суппорта (резцовых салазок), мм	0,03 \| 0,03 \| 0,05 \| 0,05
Перемещение на один оборот лимба, мм	3 \| 3
Наибольший угол поворота, град	±60° \| ±60° \| ±60° \| -60°, +45°
Наибольшее перемещение пиноли задней бабки, мм	120 \| 120 \| 120 \| 100
Наибольшее перемещение задней бабки, мм	±12 \| ±12 \| ±12 \| ±12
Центр в пиноли задней бабки	Морзе 4 \| Морзе 4 \| Морзе 4 \| Морзе 4
Количество электродвигателей на станке	2 \| 2 \| 2 \| 2
Электродвигатель главного привода, кВт (об/мин)	2,8 (1420) \| 4,5 (1440) \| 2,2 (1430) \| 4,0 (1450)
Электродвигатель насоса охлаждения, кВт (об/мин)	0,12 (2800) \| 0,12 (2800) \| 0,12 (2800) \| 0,12 (2800)
Диаметр патрона, мм	Ø 200 \| Ø 200 \| Ø 200 \| Ø 200, 7100-0007
Диаметр переходного фланца, мм	Ø 200 \| Ø 200
Вес, кг	16,2 \| 16,2
Диаметр зажима	6..45 \| 6..45
Габариты станка (длина ширина высота), мм	1880 х 850 х 1450 \| 2380 х 850 х 1450 \| 1880 х 800 х 1450 \| 2055 х 1095 х 1450
Масса станка, кг	1100 \| 1600 (РМЦ=1000) \| 1200 \| 1260

Описание

Токарный станок 1Б61: описание и характеристики

Токарный станок 1Б61 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Ереван.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
