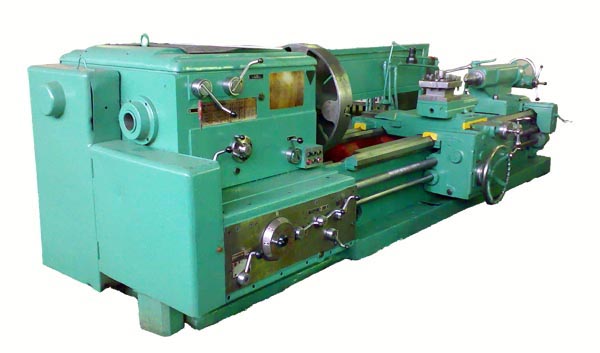

Токарный станок 1А64

Name: Токарный станок 1А64
SKU: 3285

Токарный станок 1А64 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 800, Рязань. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	16К40 \| 1М64 \| 1А64
Класс точности по ГОСТ 8-82	Н,П \| Н \| Н
Наибольший диаметр заготовки над станиной, мм	800 \| 800 \| 800
Наибольший диаметр заготовки над суппортом, мм	490 \| 450 \| 450
Наибольшая длина заготовки (РМЦ), мм	3000 \| 2800 \| 2800
Наибольшая масса заготовки в центрах, кг	4000 \| 5000 \| 5000
Диаметр сквозного отверстия в шпинделе, мм	105 \| 85 \| 85
Наибольший диаметр обрабатываемого прутка, мм	100 \| 80 \| 80
Торможение шпинделя	Имеется \| Имеется \| Имеется
Наибольший крутящий момент на шпинделе, кН/м	6,3
Число ступеней частот прямого вращения шпинделя	24 \| 24 \| 24
Частота прямого вращения шпинделя, об/мин	6,3..1250 \| 7,1..750 \| 7,1..750
Размер внутреннего конуса в шпинделе, М	Конус морзе 6 \| Конус морзе 6 \| Конус морзе 6
Конец шпинделя по ГОСТ 12595-72	1-11М \| 1-11М \| 1-11М
Наибольшее продольное перемещение суппорта, мм	3000 \| 2520 \| 2520
Наибольшее поперечное перемещение суппорта, мм	445 \| 600 \| 600
Цена деления лимба при продольном перемещении, мм	1 \| 0,1 \| 0,1
Цена деления лимба при поперечном перемещении, мм	0,1 \| 0,05 \| 0,05
Наибольшее продольное перемещение на оборот лимба, мм	300 \| 60 \| 50
Наибольшее поперечное перемещение на оборот лимба, мм	5 \| 6 \| 6
Число ступеней продольных подач суппорта	96 \| 32 \| 32
Пределы продольных рабочих подач суппорта, мм/об	0,06..22,4 \| 0,20..3,05 \| 0,20..3,05
Число ступеней поперечных подач суппорта	96 \| 32 \| 32
Пределы поперечных рабочих подач суппорта, мм/об	0,024..8,29 \| 0,07..1,04 \| 0,07..1,04
Скорость быстрых перемещений суппорта, продольных, м/мин	5,2 \| 3 \| 2,16
Скорость быстрых перемещений суппорта, поперечных, м/мин	2 \| 1 \| 0,735
Пределы шагов нарезаемых резьб метрических, мм	1..224 \| 1..120 \| 1..120
Пределы шагов нарезаемых резьб дюймовых	28..0,25 \| 28..0,25 \| 28..0,25
Пределы шагов нарезаемых резьб модульных	0,28..56 \| 0,5..30 \| 0,5..30
Пределы шагов нарезаемых резьб питчевых	112...0,5 \| нет
Наибольшее продольное/ поперечное усилие резания, кН	200/ 200 \| 120/ 78 \| 120/ 78
Количество позиций для инструмента в резцедержателе	4 \| 4 \| 4
Наибольшее перемещение резцовых салазок, мм	200 \| 240 \| 240
Высота хвостовика резца, установленного в резцедержателе, мм	50 \| 50
Цена одного деления лимба, мм	0,05 \| 0,05
Пределы рабочих подач резцовых салазок, мм/об	0,024..8,29
Скорость быстрых перемещений резцовых салазок, м/мин	2
Наибольший угол поворота резцовых салазок, град	±90° \| ±90°
Наибольшее перемещение пиноли, мм	300
Центр пиноли	Морзе 5
Цена одного деления линейки пиноли, мм	1
Перемещение пиноли за один оборот маховика, мм	12
Наибольшее поперечное смещение задней бабки, мм	±15
Количество электродвигателей на станке	4 \| 4
Мощность электродвигателя главного привода, кВт	18,5 \| 17
Мощность электродвигателя быстрого хода, кВт	1,1 \| 1,5
Мощность электродвигателя насоса смазки, кВт	0,12 \| 0,12
Мощность электродвигателя насоса охлаждения, кВт	0,125 \| 0,125
Насос охлаждения (помпа)	200Х14-22 \| ПА-22
Габариты станка, мм	5780 х 1850 х 1625 \| 5825 х 2000 х 1660 \| 5825 х 2000 х 1660
Масса станка, кг	7100 \| 11400 \| 11400

Описание

Токарный станок 1А64: описание и характеристики

Токарный станок 1А64 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 800, Рязань.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
