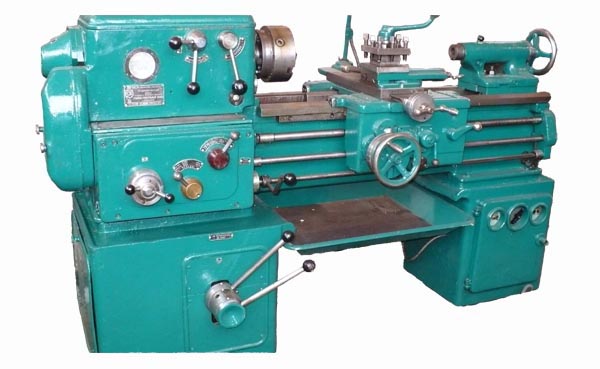

Токарный станок 1А616

Name: Токарный станок 1А616
SKU: 3287

Токарный станок 1А616 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Куйбышев (Самара. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	1616 \| 1А616 1971г \| 1А616п 1961г \| 16Б16
Класс точности по ГОСТ 8-82	Н \| Н \| П \| Н, П
Наибольший диаметр заготовки, обрабатываемой над станиной, мм	320 \| 320 \| 320 \| 320
Наибольший диаметр заготовки, обрабатываемой над суппортом, мм	175 \| 180 \| 180 \| 180
Наибольшая длина заготовки, обрабатываемой в центрах (РМЦ), мм	750 \| 710 \| 710 \| 500,750,1000
Наибольшая длина обтачивания, мм	700 \| 660 \| 660 \| 960
Высота от опорной поверхности резца до линии центров, мм	20 \| 25 \| 25 \| 25
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	185 \| 170 \| 170 \| 185
Высота оси центров над плоскими направляющими станины (высота центров), мм	160 \| 165 \| 165 \| 175
Диаметр сквозного отверстия в шпинделе, мм	30 \| 35 \| 35 \| 45
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	29 \| 34 \| 34 \| 44
Частота прямого вращения шпинделя, об/мин	19..1415 \| 9..1800 \| 11,2..2240 \| 25..2500
Число ступеней частот прямого вращения шпинделя	24 \| 21 \| 21 \| 21
Частота обратного вращения шпинделя, об/мин	19..1415 \| 9...1800 \| 11,2..2240 \| 25...1250
Число ступеней частот обратного вращения шпинделя	24 \| 21 \| 21 \| 18
Размер внутреннего конуса в шпинделе, М	Морзе 5 \| Морзе 5 \| Морзе 5 \| Морзе 6
Конец шпинделя по ГОСТ 12593-72	6К \| 6К \| 6К
Торможение шпинделя	нет \| есть \| есть \| есть
Блокировка рукояток	нет \| есть \| есть \| есть
Точность, тип и размер подшипника в передней опоре	АВ 3182115 75х115-30 \| А 3182116 80х125-34 \| А 3182116 80х125-35 \| 4-697716Л 80х140-85
Наибольшее перемещение продольной каретки суппорта от руки, по валику, по винту, мм	850/ 750/ 750 \| 670/ 670/ 670 \| 670/ 670/ 670 \| 500, 750
Наибольшее перемещение поперечной каретки суппорта от руки, по винту, мм	210/ 90/ нет \| 195/ - /195 \| 195/ - /195 \| 220
Цена деления лимба продольного перемещения суппорта, мм	1 \| 1 \| 1 \| 1
Цена деления лимба поперечного перемещения суппорта, мм	0,02 \| 0,05 \| 0,05 \| 0,025
Продольное перемещение на один оборот лимба, мм	110 \| 110 \| 100
Поперечное перемещение на один оборот лимба, мм	5 \| 5 \| 5
Число ступеней продольных подач	140
Пределы продольных рабочих подач, мм/об	0,07..1,67 \| 0,065..0,91 \| 0,05..2,5 \| 0,05..2,8
Пределы поперечных рабочих подач, мм/об	0,02..1,24 \| 0,065..0,91 \| 0,05..1,5 \| 0,025..1,4
Скорость быстрых перемещений суппорта, продольных, м/мин	нет \| нет \| нет \| 4
Скорость быстрых перемещений суппорта, поперечных, м/мин	нет \| нет \| нет \| 2
Пределы шагов нарезаемых резьб метрических, мм	0,5..9 \| 0,5...24 \| 0,5..6 \| 0,25...56
Пределы шагов нарезаемых резьб дюймовых	38..2 \| 56..1 \| 48..2,5 \| 112..0,5
Пределы шагов нарезаемых резьб модульных	0,5..9 \| 0,25..22 \| 0,25..5 \| 0,25..56
Пределы шагов нарезаемых резьб питчевых	нет \| 128...2 \| 128..1,25 \| 112...0,5
Наибольшее перемещение резцовых салазок, мм	105 \| 120 \| 120 \| 120
Перемещение резцовых салазок на одно деление лимба, мм	0,02 \| 0,05 \| 0,05 \| 0,02
Перемещение резцовых салазок на один оборот лимба, мм	2
Наибольший угол поворота резцовых салазок, град	±45° \| ±90° \| ±90° \| ±90°
Цена деления шкалы поворота резцовых салазок, град	1° \| 1° \| 1° \| 1°
Наибольшее сечение державки резца, мм	20 х 30 \| 20 х 25 \| 20 х 25 \| 20 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм	20 \| 25 \| 25 \| 25
Число резцов в резцовой головке	4 \| 4 \| 4 \| 4
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67	Морзе 4 \| Морзе 4 \| Морзе 4 \| Морзе 5
Наибольшее перемещение пиноли, мм	95 \| 120 \| 120 \| 120
Перемещение пиноли на одно деление лимба, мм	1 \| 1 \| 1 \| 0,05
Величина поперечного смещения корпуса бабки, мм	±10 \| ±10 \| ±10 \| ±5
Количество электродвигателей на станке	3 \| 2 \| 2 \| 4
Привод главного движения, кВт	2,8/ 1420 \| 4 \| 4,5 \| 4,2; 7,5
Тип электродвигателя главного привода	АОЛ42-4 \| АО2-41-4 \| А51-4-Щ2-К1 \| 4А132М8/4У3
Привод ускоренных перемещений, кВт	- \| - \| - \| 0,37
Привод маслонасоса в станции смазки С48-14М, кВт	0,1 \| - \| - \| 0,12
Привод насоса охлаждения, кВт	0,1 \| 0,125 \| 0,125 \| 0,125
Насос охлаждения (помпа)	ПА-22 \| ПА-22 \| ПА-22 \| ПА-22
Габариты станка (длина ширина высота), мм	2355 х 852 х 1275 \| 2135 х 1225 х 1220 \| 2135 х 1225 х 1220 \| 2025 х 1110 х 2270
Масса станка, кг	1850 \| 1500 \| 1500 \| 1900

Описание

Токарный станок 1А616: описание и характеристики

Токарный станок 1А616 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Куйбышев (Самара.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
