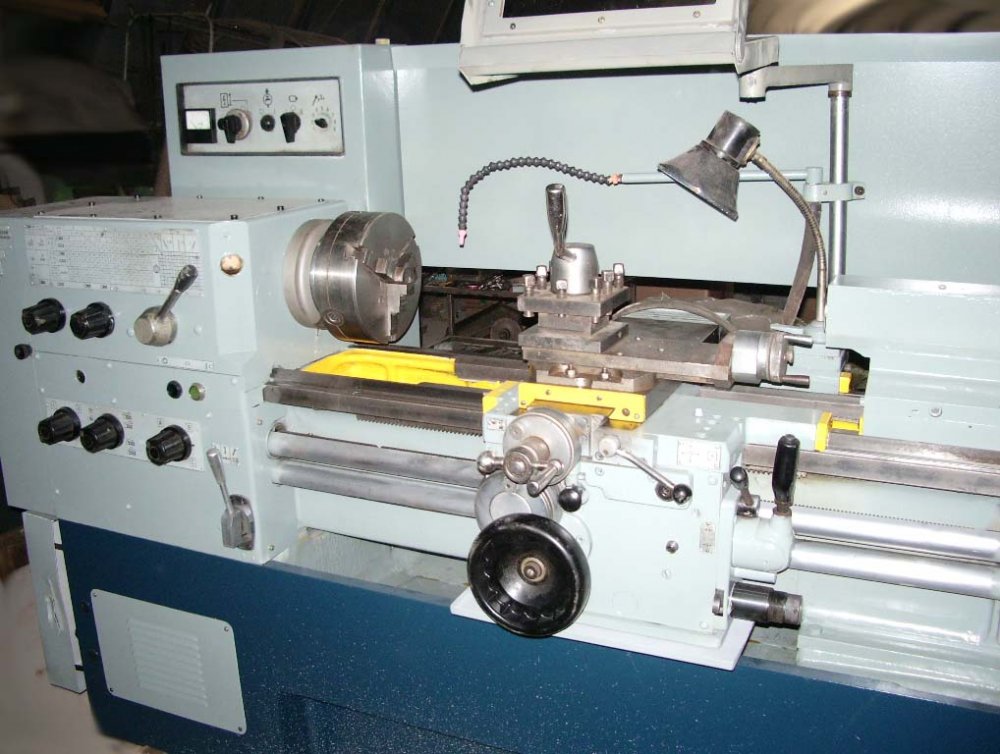

Токарный станок 16С16А

Name: Токарный станок 16С16А
SKU: 3375

Токарный станок 16С16А относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Куйбышев (Самара. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	16С16А \| 16Б16А \| 16Б16КА
Класс точности по ГОСТ 8-82	А \| А \| А
Наибольший диаметр заготовки над станиной, мм	320 \| 320 \| 320
Наибольший диаметр заготовки над суппортом, мм	180 \| 180 \| 180
Наибольшая длина заготовки (РМЦ), мм	750 \| 710, 750 \| 710, 750
Наибольшая длина обтачивания, мм	710
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	185 \| 185 \| 185
Высота оси центров над плоской частью станины (высота центров), мм	175 \| 175
Высота резца, устанавливаемого в резцедержателе, мм	25 \| 25 \| 25
Диаметр сквозного отверстия в шпинделе, мм	45 \| 36 \| 36
Наибольший диаметр прутка, мм	45 \| 35 \| 35
Число ступеней частот прямого вращения шпинделя	21 \| 21
Частота прямого вращения шпинделя, об/мин	10..4000 \| 16..2500 \| 16..2500
Число ступеней частот обратного вращения шпинделя	18 \| 18
Частота обратного вращения шпинделя, об/мин	16..1250 \| 16..1250
Размер внутреннего конуса в шпинделе, М	Конус морзе 6 \| Конус морзе 6
Конец шпинделя по ГОСТ 12593-72	6К \| 6К
Торможение шпинделя	есть \| есть
Тип коробки скоростей	есть \| есть
Наибольшее продольное перемещение суппорта от руки, по валику, по винту, мм	750 \| 700..750 \| 700..750
Наибольшее поперечное перемещение суппорта от руки, по винту, мм	220 \| 220 \| 220
Число ступеней продольных и поперечных подач	68
Пределы продольных подач, мм/об	0,005..0,07 \| 0,05...2,8 \| 0,01...2,8
Пределы поперечных подач, мм/об	0,0025..0,035 \| 0,025...1,4 \| 0,005...1,4
Скорость быстрых перемещений суппорта, продольных, м/мин	4 \| 4 \| 4
Скорость быстрых перемещений суппорта, поперечных, м/мин	2 \| 2 \| 2
Продольное перемещение на одно деление лимба, мм	1 \| 1 \| 1
Поперечное перемещение на одно деление лимба, мм	0,01 \| 0,01 \| 0,01
Продольное перемещение на один оборот лимба, мм	100 \| 100 \| 100
Поперечное перемещение на один оборот лимба, мм	2,5 \| 2,5 \| 2,5
Количество нарезаемых резьб метрических	27
Пределы шагов нарезаемых резьб метрических, мм	0,25...56 \| 0,25...56 \| 0,25...56
Пределы шагов нарезаемых резьб дюймовых	112...0,5 \| 112...0,5 \| 112...0,5
Пределы шагов нарезаемых резьб модульных	0,25...56 \| 0,25...56 \| 0,25...56
Количество нарезаемых резьб питчевых	30
Пределы шагов нарезаемых резьб питчевых	112...0,5 \| 112...0,5 \| 112...0,5
Предохранитель от перегрузки	есть \| есть \| есть
Блокировка продольных и поперечных подач	есть \| есть \| есть
Выключающие продольные упоры	есть \| есть \| есть
Наибольшее перемещение верхнего суппорта, мм	120 \| 120 \| 120
Перемещение на одно деление лимба, мм	0,02 \| 0,02 \| 0,02
Перемещение на один оборот лимба, мм	2 \| 2 \| 2
Наибольший угол поворота, град	±90° \| ±90° \| ±90°
Цена деления шкалы поворота, град	1° \| 1° \| 1°
Наибольшее перемещение пиноли задней бабки, мм	120 \| 120 \| 120
Цена деления линейки/ нониуса, мм	5/ 0,1 \| 5/ 0,1
Размер центра в пиноли по ГОСТ 13214-79	КМ 5 \| КМ 5 \| КМ 5
Поперечное перемещение задней бабки, мм	±5 \| ±5 \| ±5
Количество электродвигателей на станке	4 \| 4
Электродвигатель главного привода, кВт (об/мин)	11 (3400) \| 2,8/ 4,6 (750/ 1500) \| 2,8/ 4,6 (750/ 1500)
Привод ускоренных перемещений, кВт (об/мин)	0,37 (1500) \| 0,37 (1500) \| 0,37 (1500)
Электродвигатель насоса охлаждения, кВт (об/мин)	0,12 (3000) \| 0,12 (3000) \| 0,12 (3000)
Электродвигатель станции смазки, кВт (об/мин)	0,18 (1500) \| 0,18 (1500)
Габариты станка (РМЦ=1000), мм	1225 х 2350 х 1500 \| 2280 х 1060 х 1485 \| 2280 х 1060 х 1485
Масса станка (РМЦ=1000), кг	2000 \| 2110 \| 2110

Описание

Токарный станок 16С16А: описание и характеристики

Токарный станок 16С16А относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Куйбышев (Самара.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
