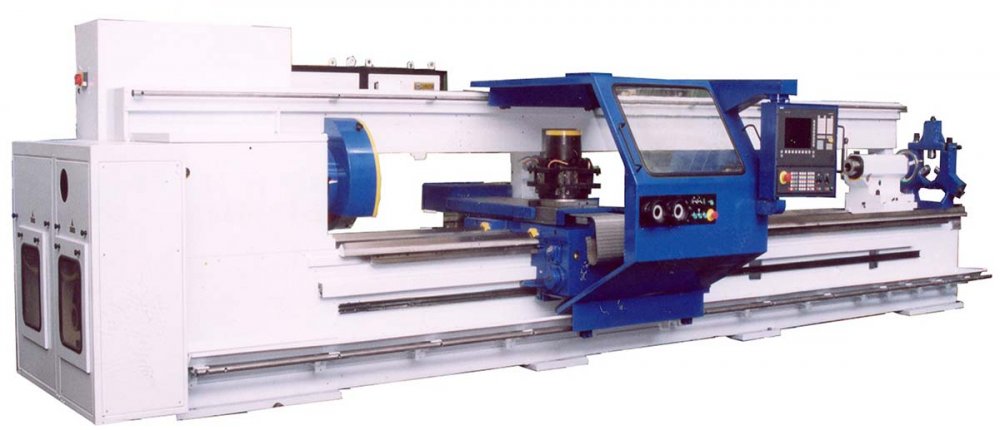

Токарный станок 16Р30Ф3

Name: Токарный станок 16Р30Ф3
SKU: 3374

Токарный станок 16Р30Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 840, Рязань. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	16Р30Ф3 \| 16М30Ф3 \| 16К30ФС3
Класс точности станка П по ГОСТ 8—77	П \| П \| П
Обозначение системы ЧПУ	Sinumerik 802 Dsl \| НЦ-31
Наибольший диаметр устанавливаемого изделия над станиной, мм	840 \| 670 \| 630
Наибольший диаметр обрабатываемого изделия над станиной, мм	500 \| 630
Наибольший диаметр обрабатываемого изделия над суппортом, мм	480 \| 320 \| 320
Наибольшая длина обрабатываемого изделия, мм	1500..3000 \| 1500..3000 \| 1400
Наибольшая масса обрабатываемого изделия, кг	3500 \| 850
Диаметр отверстия в шпинделе, мм	105 \| 71
Наибольший диаметр прутка проходящего через отверстие в шпинделе, мм	70
Количество скоростей шпинделя (обшее/ по программе)	Б/с \| Б/с \| 24/ 12
Пределы оборотов шпинделя, об/мин	8..2000 \| 8..2000 \| 6,3..1600
Центр шпинделя по ГОСТ 13214-67	Метрический 115
Конец шпинделя по ГОСТ 12593-72	11М \| 11М \| 11М
Наибольший крутящий момент на шпинделе, кгс*м	2300 Нм \| 340
Наибольшее перемещение суппорта: продольное/ поперечное, мм	1260, 1760/ 600/ \| 1260, 2700/ 605 \| 1200/ 300
Высота резца, устанавливаемого в резцедержателе, мм	32 \| 32 \| 32
Количество инструментов, устанавливаемых в резцедержатель, мм	4 \| 4 \| 4, 8
Максимальная скорость продольной подачи при нарезании резьбы, мм/мин	2400
Наибольшая величина подачи в режиме автоматического управления, мм/мин	2400
Размеры нарезаемых метрических резьб, мм	0,5..250 \| 0,01...20,47
Диапазон скоростей подач (продольных и поперечных), мм/мин	0,4..6000/ 0,4..6000 \| 1..4000/ 1..4000 \| 0,01...20,47
Скорость быстрых ходов (продольных/ поперечных), м/мин	10/ 10 \| 10/ 10 \| 6/ 5
Дискретность перемещения (продольного/ поперечного, мм	0,001/ 0,001 \| 0,001/ 0,001 \| 0,05/ 0,01
Наибольшая скорость в режиме ручного управления, мм/об	1,5
Наибольшее усилие подачи (продольное/ поперечное), кН	15/ 5
Центр шпинделя задней бабки по ГОСТ 13214-67	Морзе 6
Наибольшее перемещение пиноли, мм	240
Наибольшее перемещение пиноли от гидроцилиндра, мм	100
Количество управляемых координат (всего/ одновременно	2/ 2 \| 2/ 2 \| 2/ 2
Тип датчика обратной связи	Фотоимпульсные
Электросеть	380/220 В,50 Гц \| 380/220 В,50 Гц \| 380/220 В,50 Гц
Количество электродвигателей на станке	6
Электродвигатель главного привода, кВт (об/мин)	27 \| 30 \| 22 (1460)
Электродвигатель приводов подач, кВт (об/мин)	2,8 (500)
Электродвигатель резцедержки, кВт (об/мин)	0,5 (1415)
Электродвигатель станции смазки, кВт (об/мин)	1,5 (1440)
Электродвигатель насоса охлаждения, кВт (об/мин)	0,12 (2800)
Габариты станка (длина х ширина х высота), мм	4050 х 3460 х 2300 (РМЦ=1500) \| 5500 х 4255 х 2130 \| 5290 х 3470 х 2105
Масса станка с ЧПУ, кг	7200 (РМЦ=1500) \| 8000 \| 7800

Описание

Токарный станок 16Р30Ф3: описание и характеристики

Токарный станок 16Р30Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 840, Рязань.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
