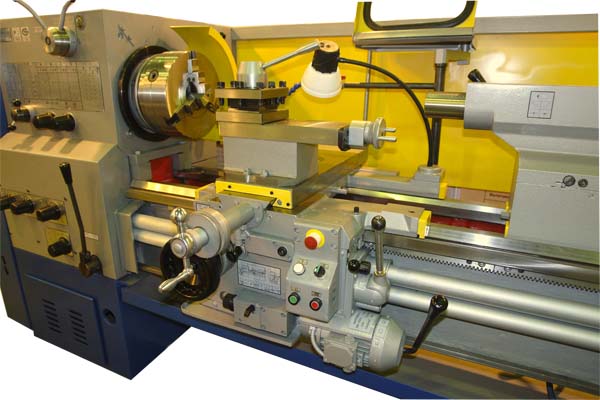

Токарный станок 16Р25П

Name: Токарный станок 16Р25П
SKU: 3373

Токарный станок 16Р25П относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 500, Рязань. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	16К20 \| 16К25 \| 16Р25п
Класс точности по ГОСТ 8-82	Н \| Н \| П
Наибольший диаметр заготовки обрабатываемой над станиной, мм	400 \| 500 \| 500
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	220 \| 290 \| 250
Наибольшая длина устанавливаемой детали РМЦ, мм	710, 1000, 1400, 2000 \| 710, 1000, 1400, 2000 \| 750, 1000, 1500, 2000, 3000
Наибольшая длина обтачивания, мм	645, 935, 1335, 1935 \| 645, 935, 1335, 1935 \| 685, 935, 1435, 1935, 2935
Наибольшая масса обрабатываемого изделия в центрах, кг	460..1300 \| 650..1800 \| 650..1800
Наибольшая масса обрабатываемого изделия в патроне, кг	200 \| 300 \| 300
Высота центров над плоскими направляющими станины, мм	215 \| 250 \| 250
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	225 \| 275 \| 275
Диаметр отверстия в шпинделе, мм	52 \| 52 \| 95
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	50 \| 50
Частота вращения шпинделя в прямом направлении, об/мин	12,5..1600 \| 12,5..1600 \| 16..2000
Частота вращения шпинделя в обратном направлении, об/мин	19..1900 \| 19..1900 \| 16..2000
Количество прямых скоростей шпинделя	22 \| 22 \| 22
Количество обратных скоростей шпинделя	11 \| 11 \| 11
Конец шпинделя по ГОСТ 12593-72	6К \| 6К \| 11М
Коническое отверстие шпинделя по ГОСТ 2847-67	Морзе 6 \| Морзе 6 \| Метрический 100
Диаметр фланца шпинделя, мм	170
Наибольший крутящий момент на шпинделе, кНм	1,0
Наибольшее поперечное перемещение суппорта, мм	300 \| 300 \| 300
Наибольшая длина продольного перемещения суппорта (обтачивания), мм	645, 935, 1335, 1935 \| 645, 935, 1335, 1935 \| 685, 935, 1435, 1935, 2935
Диапазон продольных подач, мм/об (число ступеней)	0,05..2,8 (22) \| 0,05..2,8 (22) \| 0,05..2,8 (22)
Диапазон поперечных подач, мм/об	0,025..1,4 \| 0,025..1,4 \| 0,025..1,4
Количество подач продольных/ поперечных	22/ 24 \| 22/ 24 \| 22/ 24
Скорость быстрых перемещений продольных/ поперечных, м/мин	3,8/ 1,9 \| 3,8/ 1,9 \| 2/ 1,5
Пределы шагов метрических резьб, мм	0,5..112 \| 0,5..112 \| 0,5..112
Пределы шагов дюймовых резьб, ниток/дюйм	56..0,5 \| 56..0,5 \| 56..0,5
Пределы шагов модульных резьб, модуль	0,5..112 \| 0,5..112 \| 0,5..112
Пределы шагов питчевых резьб, питч диаметральный	56..0,5 \| 56..0,5 \| 56..0,5
Цена одного деления лимба продольного/ поперечного перемещения, мм/об	1/ 0,05 \| 1/ 0,05 \| 1/ 0,05
Наибольшее усилие, допускаемое механизмом подач продольное на резце/ на упоре, Н	5884/ 7845 \| 5884/ 7845 \| 5884/ 7845
Наибольшее усилие, допускаемое механизмом подач поперечное на резце/ на упоре, Н	3530/ 4510 \| 3530/ 4510 \| 18500
Наибольшая длина перемещения, мм	150 \| 150 \| 150
Цена одного деления лимба, мм	0,05 \| 0,05 \| 0,05
Наибольшее сечение державки резца, мм	25 х 25 \| 25 х 25 \| 25 х 25
Наибольшее перемещение пиноли, мм	150 \| 150 \| 150
Цена одного деления лимба перемещения пиноли, мм	0,1 \| 0,1 \| 0,1
Коническое отверстие шпинделя по ГОСТ 2847-67	Морзе 5 \| Морзе 5 \| Морзе 5
Величина поперечного смещения корпуса, мм	±15 \| ±15 \| ±15
Количество электродвигателей на станке	4 \| 4 \| 4
Электродвигатель главного привода, кВт (об/мин)	11 (1460) \| 11 (1460) \| 11 (1460)
Электродвигатель привода быстрого перемещения каретки и суппорта М2, кВт (об/мин)	0,75 (1370) \| 0,75 (1370) \| 0,37
Электродвигатель насоса охлаждения, кВт (об/мин)	0,12 (2800) \| 0,12 (2800) \| 0,12 (2800)
Электродвигатель гидростанции М4, кВт (об/мин)	1,1 (1400) \| 1,1 (1400)
Электродвигатель станции ВГ11, кВт (об/мин)	0,14
Суммарная мощность установленных электродвигателей, кВт	11,69
Габариты станка (длина ширина высота) РМЦ=1000, мм	2795 х 1190 х 1500 \| 2795 х 1240 х 1500 \| 2825 х 1345 х 1600
Масса станка РМЦ=1000, кг	3005 \| 3095 \| 2700

Описание

Токарный станок 16Р25П: описание и характеристики

Токарный станок 16Р25П относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 500, Рязань.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
