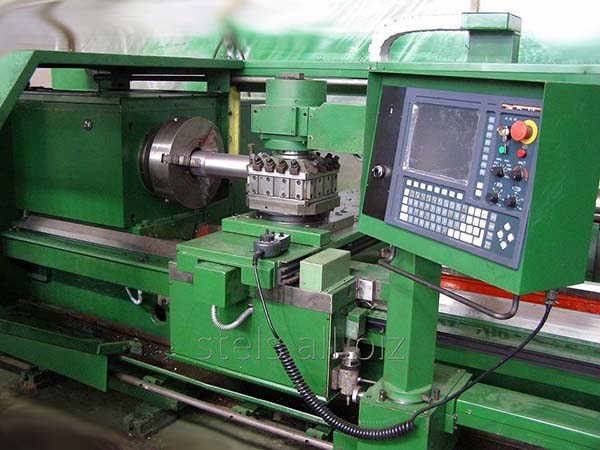

Токарный станок 16М30Ф3

Name: Токарный станок 16М30Ф3
SKU: 3372

Токарный станок 16М30Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 630, Рязань. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	16К30ФС353 \| 16М30Ф3-141
Класс точности станка П по ГОСТ 8—82	П \| П
Наибольший диаметр обрабатываемого изделия над станиной, мм	630 \| 670
Наибольший диаметр обрабатываемого изделия над суппортом, мм	320 \| 320
Наибольшая длина обрабатываемого изделия, мм	1400 \| 1500, 3000
Наибольшая масса обрабатываемого изделия, мм	850
Диаметр отверстия в шпинделе, мм	71
Наибольший диаметр прутка проходящего через отверстие в шпинделе, мм	70 \| 80
Количество скоростей шпинделя (обшее/ по программе)	24/ 12 \| Б/с
Пределы оборотов шпинделя, об/мин	6,3..1600 \| 8..2000
Конец шпинделя по ГОСТ 12593-72	11М \| 11М
Наибольший крутящий момент на шпинделе, кНм	3,40 \| 2,29
Наибольшее перемещение суппорта: продольное/ поперечное (рмц=1500, 3000), мм	1200/ 300 \| 1260, 2700/ 330
Высота резца, устанавливаемого в резцедержателе, мм	32 \| 32
Количество инструментов, устанавливаемых в резцедержатель, мм	4, 8 \| 5..9
Время смены инструмента, с	4
Максимальная скорость продольной подачи при нарезании резьбы, мм/мин	2400
Наибольшая величина подачи в режиме автоматического управления, мм/мин	2400
Размеры нарезаемых метрических резьб, мм	0,01...20,47
Диапазон скоростей подач (продольных и поперечных), мм/мин	0,01..20,47 \| 1..4000
Скорость быстрых ходов (продольных/ поперечных), мм/мин	6000/ 5000 \| 10000/ 10000
Дискретность задания перемещения (продольного/ поперечного, мм	0,05/ 0,01 \| 0,001/ 0,001
Точность перемещения (продольного/ поперечного, мм	0,098/ 0,032
Наибольшая скорость в режиме ручного управления, мм/об	1,5
Наибольшее усилие подачи (продольное/ поперечное), кН	15/ 5 \| 20/ 20
Центр шпинделя задней бабки по ГОСТ 13214-67	Морзе 6
Наибольшее перемещение пиноли, мм	240
Наибольшее перемещение пиноли от гидроцилиндра, мм	100
Обозначение системы ЧПУ	НЦ-31 \| НЦ-31
Количество управляемых координат (всего/ одновременно	2/ 2 \| 2/ 2
Тип датчика обратной связи	Фотоимпульсные
Электросеть	380/220 В,50 Гц
Количество электродвигателей на станке	6 \| 9
Электродвигатель главного привода, кВт	22 \| 30
Электродвигатель приводов подач, кВт	2,8 \| 30 Нм
Электродвигатель резцедержки, кВт	0,5 \| 0,5
Электродвигатель станции смазки, кВт	0,12 \| 1,5
Электродвигатель насоса охлаждения, кВт	1,5 \| 0,125
Суммарная мощность электродвигателей, кВт	50
Габариты станка (длина х ширина х высота), мм	5290 х 3470 х 2105 \| 5290 х 3875 х 2130
Масса станка с ЧПУ, кг	7800 \| 8000

Описание

Токарный станок 16М30Ф3: описание и характеристики

Токарный станок 16М30Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 630, Рязань.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
