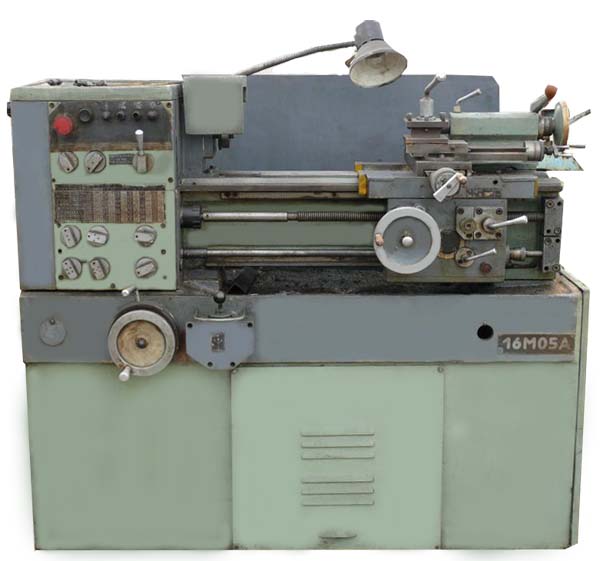

Токарный станок 16М05А

Name: Токарный станок 16М05А
SKU: 3371

Токарный станок 16М05А относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 250, Одесса. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	16М05А \| 16Б05А
Класс точности	А \| А
Наибольший диаметр заготовки обрабатываемой над станиной, мм	250 \| 250
Наибольший диаметр заготовки устанавливаемой над станиной, мм	270
Наибольший диаметр заготовки устанавливаемой над суппортом, мм	139 \| 145
Наибольшая длина заготовки в центрах (РМЦ), мм	500 \| 500
Высота центров над плоскими направляющими станины, мм	135 \| 135
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	135 \| 135
Диаметр заготовки, устанавливаемой в патроне, мм	5..160
Диаметр заготовки, устанавливаемой в цанге, мм	4..28
Диаметр заготовки, устанавливаемой в люнете, мм	5..50
Показатели точности обработки образцов: круглость, мкм	1,2
Показатели шероховатости обработки образцов цветных металлов, мкм	0,04
Показатели шероховатости обработки образцов стали, мкм	0,63
Коэффициент повышения производительности по сравнению со станком модели 16Б05А	1,2
Диаметр отверстия в шпинделе, мм	32 \| 26,5
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	26
Центр шпинделя по ГОСТ 13214-67	Морзе 5 \| Морзе 4
Конец шпинделя по ГОСТ 12593-72	4К \| 4К
Число ступеней частот прямого вращения шпинделя	б/с регулирование \| б/с регулирование
Частота прямого вращения шпинделя, об/мин	25..2500 \| 25..2500
Торможение шпинделя	есть \| есть
Наибольшее продольное перемещение суппорта, мм	520 \| 520
Наибольшее поперечное перемещение суппорта, мм	160 \| 160
Перемещение суппорта поперечное на одно деление лимба, мм	0,02 \| 0,02
Количество подач суппорта продольных	28 \| 28
Количество подач суппорта поперечных	28 \| 28
Пределы подач суппорта продольных (в скобках - при использовании звена увеличения шага), мм/об	0,01..0,35 (0,01..2,8) \| 0,01..0,35 (0,01..2,8)
Пределы подач суппорта поперечных (в скобках - при использовании звена увеличения шага), мм/об	0,005..0,175 (0,005..1,4) \| 0,005..0,175 (0,005..1,4)
Шаги нарезаемых метрических резьб, мм	0,2..28 \| 0,2..28
Шаги нарезаемых модульных резьб, мод	0,1..14 \| 0,1..14
Шаги нарезаемых дюймовых резьб, ниток на дюйм	5..96 \| 5..96
Скорость быстрых перемещений, мм/мин	нет \| нет
Наибольшая длина перемещения резцовых салазок, мм	150 \| 150
Перемещение резцовых салазок на одно деление лимба, мм	0,02 \| 0,02
Наибольший угол поворота резцовых салазок, град	±45° \| ±45°
Цена деления шкалы поворота резцовых салазок, град	1° \| 1°
Наибольшее сечение державки резца, мм	16 х 16 \| 16 х 16
Высота от опорной поверхности резца до оси центров (высота резца), мм	16 \| 16
Число резцов в резцовой головке	4 \| 4
Конус отверстия пиноли задней бабки по ГОСТ 2847-67	Морзе 3 \| Морзе 3
Наибольшее перемещение пиноли, мм	85 \| 85
Перемещение пиноли на одно деление лимба, мм	0,02 \| 0,02
Перемещение пиноли на одно линейки, мм	1 \| 1
Величина поперечного смещения корпуса бабки, мм	±10 \| ±10
Количество электродвигателей, установленных на станке	3 \| 3
Электродвигатель главного привода, кВт	1,5 \| 1,5
Электродвигатель насоса гидростанции, кВт	2,2 \| 0,75
Электродвигатель насоса охлаждающей жидкости, кВт	0,12 \| 0,12
Суммарная мощность электродвигателей, установленных на станке, кВт	3,82 \| 2,37
Габариты станка (длина ширина высота), мм	1550 х 1350 х 1400 \| 1530 х 910 х 1385
Масса станка, кг	1400 \| 1365

Описание

Токарный станок 16М05А: описание и характеристики

Токарный станок 16М05А относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 250, Одесса.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
