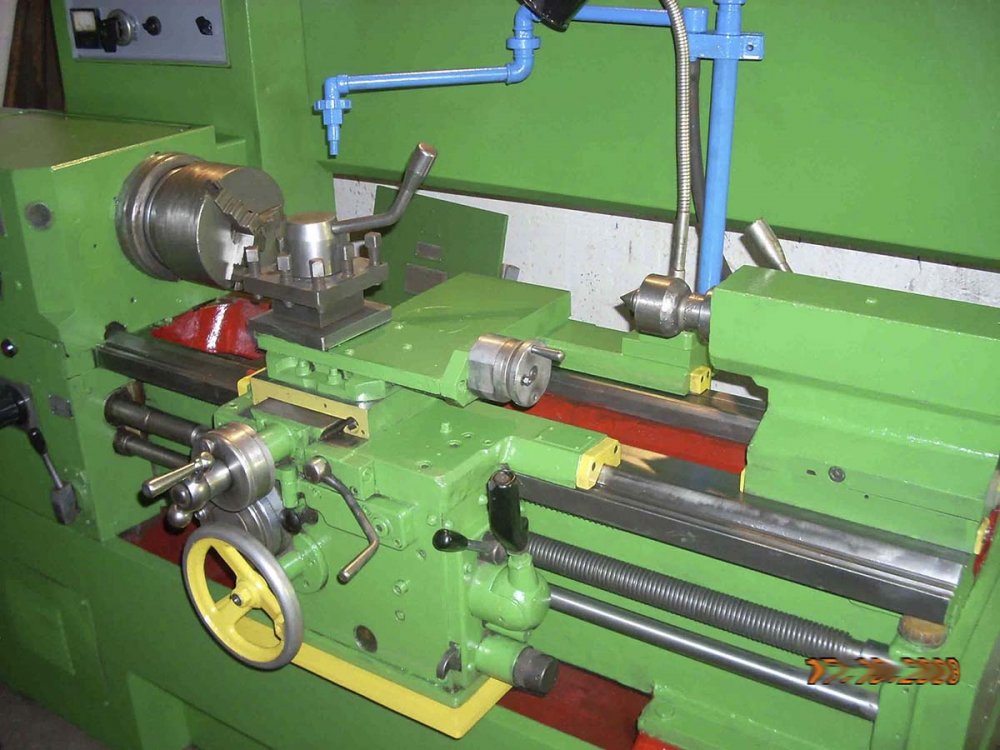

Токарный станок 16Л20

Name: Токарный станок 16Л20
SKU: 3370

Токарный станок 16Л20 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	16Л20 \| 16Л20КП
Класс точности по ГОСТ 8-82	Н \| П
Наибольший диаметр заготовки над станиной, мм	400 \| 400
Наибольший диаметр заготовки над суппортом, мм	210 \| 210
Наибольшая длина заготовки (РМЦ), мм	710, 1000, 1400 \| 710, 1000, 1400
Наибольшая длина обтачивания, мм	960, 1460 \| 960, 1460
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	225 \| 225
Высота резца, устанавливаемого в резцедержателе, мм	25 \| 25
Наибольший вес обрабатываемого изделия, кг	195 \| 195
Диаметр сквозного отверстия в шпинделе, мм	45 \| 45
Наибольший диаметр прутка, мм	44 \| 44
Число ступеней частот прямого вращения шпинделя	21 \| 21
Частота прямого вращения шпинделя, об/мин	16..1600 \| 16..1600
Число ступеней частот обратного вращения шпинделя	18 \| 18
Частота обратного вращения шпинделя, об/мин	16..800 \| 16..800
Размер внутреннего конуса в шпинделе, М	Конус морзе 5 \| Конус морзе 5
Конец шпинделя по ГОСТ 12593-72	6К \| 6К
Торможение шпинделя	есть \| есть
Наибольший крутящий момент на шпинделе, кгс*м	40 \| 40
Наибольшее усилие резания, кгс	600 \| 600
Наибольшее продольное перемещение суппорта от руки, по валику, по винту, мм	640, 930, 1330 \| 640, 930, 1330
Наибольшее поперечное перемещение суппорта от руки, по винту, мм	240 \| 240
Число ступеней продольных и поперечных подач	24 \| 24
Пределы продольных подач, мм/об	0,05...2,8 \| 0,05...2,8
Пределы поперечных подач, мм/об	0,025...1,4 \| 0,025...1,4
Скорость быстрых перемещений суппорта, продольных, м/мин	4 \| 4
Скорость быстрых перемещений суппорта, поперечных, м/мин	2 \| 2
Продольное перемещение на одно деление лимба, мм	1 \| 1
Продольное перемещение на одно деление нониуса, мм	0,1 \| 0,1
Поперечное перемещение на одно деление лимба, мм	0,025 \| 0,025
Продольное перемещение на один оборот лимба, мм	100 \| 100
Поперечное перемещение на один оборот лимба, мм	5 \| 5
Пределы шагов нарезаемых резьб метрических, мм	0,25...56 \| 0,25...56
Пределы шагов нарезаемых резьб дюймовых	112...0,5 \| 112...0,5
Пределы шагов нарезаемых резьб модульных	0,25...56 \| 0,25...56
Пределы шагов нарезаемых резьб питчевых	112...0,5 \| 112...0,5
Предохранитель от перегрузки	есть \| есть
Блокировка продольных и поперечных подач	есть \| есть
Выключающие продольные упоры	есть \| есть
Наибольшее перемещение верхнего суппорта, мм	120 \| 120
Перемещение на одно деление лимба, мм	0,02 \| 0,02
Перемещение на один оборот лимба, мм	2 \| 2
Наибольший угол поворота, град	±90° \| ±90°
Цена деления шкалы поворота, град	1° \| 1°
Наибольшее перемещение пиноли задней бабки, мм	120 \| 120
Цена деления линейки/ нониуса, мм	5/ 0,1 \| 5/ 0,1
Размер центра в пиноли по ГОСТ 13214-79	КМ 4 \| КМ 4
Поперечное перемещение задней бабки, мм	±5 \| ±5
Количество электродвигателей на станке	4 \| 4
Электродвигатель главного привода, кВт (об/мин)	3,8/6,3 (750/1500) \| 3,8/6,3 (750/1500)
Привод ускоренных перемещений, кВт (об/мин)	0,37 (1500) \| 0,37 (1500)
Электродвигатель насоса охлаждения, кВт (об/мин)	0,12 (3000) \| 0,12 (3000)
Электродвигатель станции смазки, кВт (об/мин)	0,18 (1500) \| 0,18 (1500)
Габариты (станка длина х ширина х высота, РМЦ=1000), мм	2565 х 3020 х 1785 \| 2565 х 3020 х 1785 \| Масса станка (РМЦ=1000), кг \| 1975 \| 1975
Габариты (станка длина х ширина х высота, РМЦ=1000), мм	2565 х 3020 х 1785 \| 2565 х 3020 х 1785
Масса станка (РМЦ=1000), кг	1975 \| 1975

Описание

Токарный станок 16Л20: описание и характеристики

Токарный станок 16Л20 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
