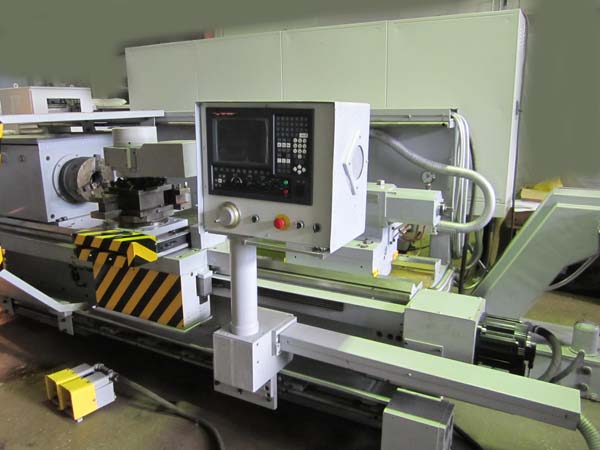

Токарный станок 16К30Ф3

Name: Токарный станок 16К30Ф3
SKU: 3366

Токарный станок 16К30Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 630, Рязань. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	16К30ФС353 \| 16К30ФС333
Класс точности станка П по ГОСТ 8—77	П \| П
Обозначение системы ЧПУ	НЦ-31 \| НЦ-31
Наибольший диаметр обрабатываемого изделия над станиной, мм	630 \| 630
Наибольший диаметр обрабатываемого изделия над суппортом, мм	320 \| 320
Наибольшая длина обрабатываемого изделия, мм	1400 \| 1400
Диаметр отверстия в шпинделе, мм	71 \| 71
Наибольший диаметр прутка проходящего через отверстие в шпинделе, мм	70 \| 70
Количество скоростей шпинделя (обшее/ по программе)	24/ 12 \| 24/ 12
Пределы оборотов шпинделя, об/мин	6,3..1600 \| 6,3..1250
Конец шпинделя по ГОСТ 12593-72	11М \| 11М
Наибольший крутящий момент на шпинделе, кгс*м	340
Наибольшее перемещение суппорта: продольное/ поперечное, мм	1200/ 300 \| 1200/ 300
Высота резца, устанавливаемого в резцедержателе, мм	32 \| 32
Количество инструментов, устанавливаемых в резцедержатель, мм	4, 8 \| 4, 8
Максимальная скорость продольной подачи при нарезании резьбы, мм/мин	2400 \| 2400
Наибольшая величина подачи в режиме автоматического управления, мм/мин	2400 \| 2400
Размеры нарезаемых метрических резьб, мм	0,01...20,47 \| 0,01...20,47
Диапазон скоростей подач (продольных и поперечных), мм/мин	0,01...20,47 \| 0,01...20,47
Скорость быстрых ходов (продольных/ поперечных), мм/мин	6000/ 5000 \| 6000/ 5000
Дискретность перемещения (продольного/ поперечного, мм	0,05/ 0,01
Наибольшая скорость в режиме ручного управления, мм/об	1,5 \| 1,5
Наибольшее усилие подачи (продольное/ поперечное), кН	15/ 5 \| 15/ 5
Центр шпинделя задней бабки по ГОСТ 13214-67	Морзе 6
Наибольшее перемещение пиноли, мм	240
Наибольшее перемещение пиноли от гидроцилиндра, мм	100
Обозначение системы ЧПУ	НЦ-31
Количество управляемых координат (всего/ одновременно	2/ 2
Тип датчика обратной связи	Фотоимпульсные
Электросеть	380/220 В,50 Гц
Количество электродвигателей на станке	6
Электродвигатель главного привода, кВт (об/мин)	22 (1460) \| 22 (1460)
Электродвигатель приводов подач, кВт (об/мин)	2,8 (500) \| 2,8/ 500
Электродвигатель резцедержки, кВт (об/мин)	0,5 (1415) \| 0,5 (1415)
Электродвигатель станции смазки, кВт (об/мин)	1,5 (1440) \| 1,5 (1440)
Электродвигатель насоса охлаждения, кВт (об/мин)	0,12 (2800) \| 0,12 (2800)
Габариты станка (длина х ширина х высота), мм	5290 х 3470 х 2105 \| 5290 х 3470 х 2105
Масса станка с ЧПУ, кг	7800 \| 7800

Описание

Токарный станок 16К30Ф3: описание и характеристики

Токарный станок 16К30Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 630, Рязань.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
