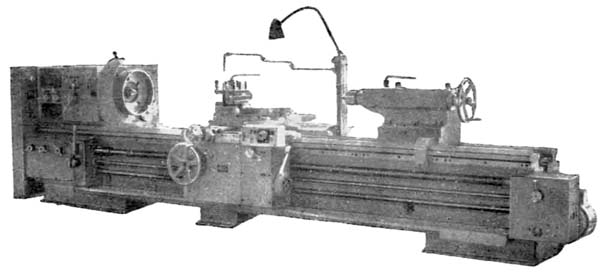

Токарный станок 16К30

Name: Токарный станок 16К30
SKU: 3367

Токарный станок 16К30 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 630, Рязань. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	16К30
Класс точности станка по ГОСТ 8—77	Н
Наибольший диаметр обрабатываемого изделия над станиной, мм	630
Наибольший диаметр обрабатываемого изделия над суппортом, мм	350
Наибольшая масса обрабатываемого изделия, обрабатываемого в центрах, мм	2000
Мощность двигателя главного движения, кВт	17, 13, 22
Диаметр отверстия в шпинделе, мм	71
Наибольший диаметр прутка проходящего через отверстие в шпинделе, мм	70
Количество скоростей шпинделя	24
Пределы оборотов шпинделя, об/мин	6,3...1600
Центр шпинделя по ГОСТ 13214-67	Метрический 100
Наибольший крутящий момент на шпинделе, кгс*м	315
Наибольшее продольное перемещение суппорта, мм	1200, 1800, 2600
Наибольшее поперечное перемещение суппорта, мм	470
Высота резца, устанавливаемого в резцедержателе, мм	32
Количество инструментов, устанавливаемых в резцедержатель, мм	4
Количество подач суппорта	18
Диапазон скоростей продольных подач, мм/об	0,055..1,20
Диапазон скоростей поперечных подач, мм/об	0,023..0,50
Размеры нарезаемых метрических резьб, мм	1...288
Размеры нарезаемых дюймовых резьб, ниток/дюйм	0,25..56
Размеры нарезаемых модульных резьб, модуль	0,25..88
Размеры нарезаемых питчевых резьб, питч	1..224
Скорость быстрых ходов при движении в продольном перемещении, мм/мин	4,1
Скорость быстрых ходов при движении в поперечном перемещении, м/мин	1,7
Цена деления лимба при движении в продольном перемещении, мм	1,0
Цена деления лимба при движении в поперечном перемещении, мм	0,1
Допустимые тяговые нагрузки на механизмы подач при продольной подаче, кгс	1700
Допустимые тяговые нагрузки на механизмы подач при поперечной подаче, кгс	1200
Наибольшее перемещение резцовых салазок, мм	200
Наибольший угол поворота резцовых салазок, град	±90
Цена деления лимба, мм	0,05
Допустимые тяговые нагрузки на механизмы подач на резцовые салазки, кгс	840
Центр шпинделя задней бабки по ГОСТ 13214-67	Морзе 6
Наибольшее перемещение пиноли, мм	200
Электросеть	380 В, 50 Гц
Количество электродвигателей на станке	3
Электродвигатель главного привода, кВт	17, 13, 22
Электродвигатель быстрого хода, кВт	0,8
Электродвигатель насоса охлаждения, кВт	0,12
Габариты станка (длина х ширина х высота), мм	5545 х 2010 х 1545
Масса станка с ЧПУ, кг	6875

Описание

Токарный станок 16К30: описание и характеристики

Токарный станок 16К30 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 630, Рязань.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
