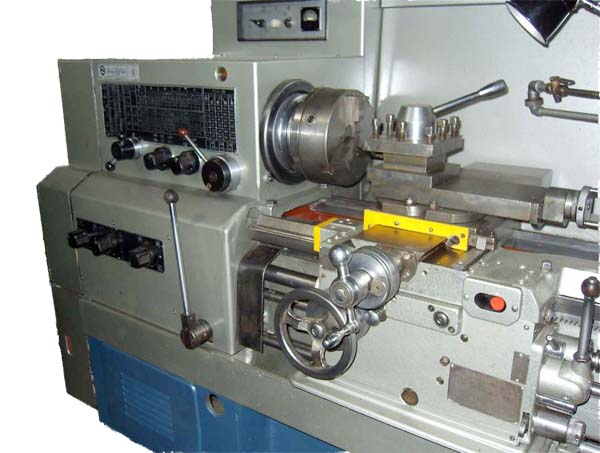

Токарный станок 16К25

Name: Токарный станок 16К25
SKU: 3365

Токарный станок 16К25 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 500, Москва. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	16К20 \| 16К25
Класс точности по ГОСТ 8-82	Н \| Н
Наибольший диаметр заготовки обрабатываемой над станиной, мм	400 \| 500
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	220 \| 290
Наибольшая длина устанавливаемой детали РМЦ, мм	710, 1000, 1400, 2000 \| 710, 1000, 1400, 2000
Наибольшая масса обрабатываемого изделия в центрах, кг	460..1300 \| 650..1800
Наибольшая масса обрабатываемого изделия в патроне, кг	200 \| 300
Наибольшая длина обтачивания, мм	645, 935, 1335, 1935 \| 645, 935, 1335, 1935
Высота центров над плоскими направляющими станины, мм	215 \| 250
Диаметр отверстия в шпинделе, мм	52 \| 52
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	50 \| 50
Частота вращения шпинделя в прямом направлении, об/мин	12,5..1600 \| 12,5..1600
Частота вращения шпинделя в обратном направлении, об/мин	19..1900 \| 19..1900
Количество прямых скоростей шпинделя	22 \| 22
Количество обратных скоростей шпинделя	11 \| 11
Конец шпинделя по ГОСТ 12593-72	6К \| 6К
Коническое отверстие шпинделя по ГОСТ 2847-67	Морзе 6 \| Морзе 6
Диаметр фланца шпинделя, мм	170 \| 170
Наибольшая длина поперечного перемещения, мм	300 \| 300
Наибольшая длина продольного перемещения, мм	645, 935, 1335, 1935 \| 645, 935, 1335, 1935
Диапазон продольных подач, мм/об	0,05..2,8 \| 0,05..2,8
Диапазон поперечных подач, мм/об	0,025..1,4 \| 0,025..1,4
Количество подач продольных/ поперечных	22/ 24 \| 22/ 24
Скорость быстрых перемещений продольных/ поперечных, м/мин	3,8/1,9 \| 3,8/1,9
Пределы шагов метрических резьб, мм	0,5..112 \| 0,5..112
Пределы шагов дюймовых резьб, ниток/дюйм	56..0,5 \| 56..0,5
Пределы шагов модульных резьб, модуль	0,5..112 \| 0,5..112
Пределы шагов питчевых резьб, питч диаметральный	56..0,5 \| 56..0,5
Цена одного деления лимба продольного/ поперечного перемещения, мм/об	1/ 0,05 \| 1/ 0,05
Наибольшее усилие, допускаемое механизмом подач продольное на резце/ на упоре, Н	5884/ 7845 \| 5884/ 7845
Наибольшее усилие, допускаемое механизмом подач поперечное на резце/ на упоре, Н	3530/ 4510 \| 3530/ 4510
Наибольшая длина перемещения, мм	150 \| 150
Цена одного деления лимба, мм/об	0,05 \| 0,05
Наибольшее перемещение пиноли, мм	150 \| 150
Цена одного деления лимба перемещения пиноли, мм	0,1 \| 0,1
Коническое отверстие шпинделя по ГОСТ 2847-67	Морзе 5 \| Морзе 5
Величина поперечного смещения корпуса, мм	±15 \| ±15
Количество электродвигателей на станке	4 \| 4
Электродвигатель главного привода М1, кВт	11 \| 11
Электродвигатель привода быстрого перемещения каретки и суппорта М2, кВт	0,75 \| 0,75
Электродвигатель насоса охлаждения М3, кВт	0,12 \| 0,12
Электродвигатель гидростанции М4, кВт	1,1 \| 1,1
Габариты станка (длина ширина высота) РМЦ=1000, мм	2795 х 1190 х 1500 \| 2795 х 1240 х 1500
Масса станка РМЦ=1000, кг	3005 \| 3095

Описание

Токарный станок 16К25: описание и характеристики

Токарный станок 16К25 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 500, Москва.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
