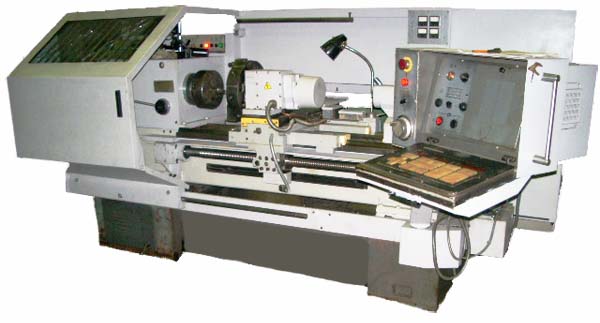

Токарный станок 16К20Т1

Name: Токарный станок 16К20Т1
SKU: 3364

Токарный станок 16К20Т1 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 500, Москва. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	16К20Т1 \| 16К20Т1.01 \| 16К20Т1.02
Тип системы ЧПУ	НЦ-31 \| НЦ-31 \| НЦ-31
Наибольший диаметр обрабатываемого изделия над станиной, мм	500 \| 500 \| 500
Наибольший диаметр обрабатываемого изделия над суппортом, мм	215 \| 215 \| 220
Наибольшая длина обрабатываемого изделия, мм	1000 \| 1000 \| 1000
Наибольшая длина обработки, мм	900 \| 900 \| 905
Наибольший диаметр обрабатываемого прутка, мм	53 \| 53 \| 53
Мощность двигателя главного движения, кВт	11 \| 11 \| 11
Количество рабочих скоростей шпинделя	24 \| 22 \| б/с
Диаметр отверстия в шпинделе, мм	55 \| 55 \| 55
Пределы чисел оборотов шпинделя, об/мин	10,0...2000 \| 12,5...2000 \| 22,4...2240
Количество автоматически переключаемых скоростей	2 \| 9 \| б/с
Диапазон скоростей шпинделя, устанавливаемый вручную, об/мин	Ряд I - 10..1000 Ряд II - 20..2000 \| Ряд I - 12,5..200 Ряд II - 50..800 Ряд III - 125..2000 \| Ряд I - 22,4..355 Ряд II - 63..900 Ряд III - 160..2240
Центр шпинделя передней бабки по ГОСТ 13214-67	7032 - 0043 Морзе №6 \| 7032 - 0043 Морзе №6 \| 7032 - 0043 Морзе №6
Центр пиноли задней бабки по ГОСТ 13214-67	7032 - 0045 Морзе №5 \| 7032 - 0045 Морзе №5 \| 7032 - 0045 Морзе №5
Конец шпинделя по ГОСТ 12593-72	6К \| 6К \| 6К
Наибольший крутящий момент на шпинделе, Нм	1000 \| 1000 \| 1000
Предельный диаметр сверления по стали/ чугуну, мм	25/ 28 \| 25/ 28 \| 25/ 28
Наибольшее перемещение суппорта продольное / поперечное, мм	900/ 250 \| 900/ 250 \| 905/ 275
Максимальная скорость продольной/ поперечной рабочей подачи, м/мин	2,0/ 1,0 \| 2,0/ 1,0 \| 2,0/ 1,0
Пределы шагов нарезаемых резьб, мм	0,01..40,959 \| 0,01..40,959 \| <0,01..40,959/td>
Диапазон скоростей продольных подач, мм/мин	0,01..2,8 \| 0,01..2,8 \| 0,01..20,47
Диапазон скоростей поперечных подач, мм/мин	0,005..1,4 \| 0,005..1,4 \| 0,005..10,23
Скорость быстрых продольных/ поперечных ходов, м/мин	6/ 5 \| 6/ 5 \| 7,5/ 5
Дискретность продольного/ поперечного перемещения	0,01/ 0,005 \| 0,01/ 0,005 \| 0,01/ 0,005
Количество позиций на поворотной резцедержке (число инструментов в револьверной головке)	6 \| 6 \| 6
Обозначение системы ОСУ	НЦ-31 \| НЦ-31 \| НЦ-31
Число координат	2 \| 2 \| 2
Количество одновременно управляемых координат	2 \| 2 \| 2
Разрешающая способность в продольном направлении (дискретность задания по оси Z), мм	0,01 \| 0,01 \| 0,01
Разрешающая способность в поперечном направлении (дискретность задания по оси X), мм	0,005 \| 0,005
Тип датчика обратной связи	ВЕ-178 \| ВЕ-178 \| ВЕ-178
Тип резьбонарезного датчика	ВЕ-178 \| ВЕ-178 \| ВЕ-178
Количество электродвигателей на станке	5 \| 6 \| 7
Электродвигатель привода главного движения, кВт	11 \| 11 \| 11
Электродвигатель привода продольных подач, кВт	2,2 \| 2,2 \| 2,2
Электродвигатель привода поперечных подач, кВт	1,1 \| 1,1 \| 1,1
Электродвигатель револьверной головки, кВт	- \| 0,18 \| 0,37
Электродвигатель станции смазки каретки, кВт	0,12 \| 0,12 \| 0,18
Электродвигатель станции смазки шпиндельной бабки, кВт	- \| - \| 0,27
Электродвигатель насоса охлаждения, кВт	0,12 \| 0,12 \| 0,18
Суммарная мощность электродвигателей, кВт	14,54 \| 14,72 \| 16
Суммарная мощность станка, кВт	24 \| 24 \| 25
Габариты и масса станка	3175 х 1700 х 1700 \| 3175 х 1700 х 1700 \| 3230 х 1700 х 1700
Масса станка с ЧПУ, кг	3800 \| 4100 \| 3800

Описание

Токарный станок 16К20Т1: описание и характеристики

Токарный станок 16К20Т1 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 500, Москва.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
