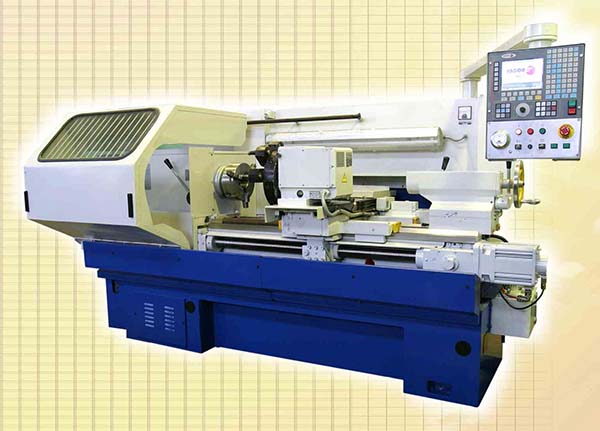

Токарный станок 16ГС25Ф3

Name: Токарный станок 16ГС25Ф3
SKU: 3351

Токарный станок 16ГС25Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 500. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	16ГС25Ф3 \| 16ГС32Ф3
Класс точности по ГОСТ 8-82	П \| П
Наибольший диаметр заготовки устанавливаемой над станиной, мм	320 \| 320
Высота оси центров над плоскими направляющими станины, мм	255 \| 325
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	200 \| 320
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ = 1000, 1500, 2000), мм	970, 1500, 2000 \| 970, 1500, 2000
Наибольшая длина обработки, устанавливаемой в центрах (РМЦ = 1000, 1500, 2000), мм	750, 1300, 1750 \| 750, 1300, 1820
Наибольший диаметр сверла при сверлении стальных деталей по стали / по чугуну, мм	25/ 28 \| 25/ 28
Диаметр отверстия в шпинделе, мм	55 \| 55
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	50 \| 50
Частота вращения шпинделя в прямом направлении, об/мин	20..2500 \| 20..2500
Количество прямых скоростей шпинделя	Б/с \| Б/с
Конец шпинделя по ГОСТ 12593-72	6К ГОСТ 12593 \| 6К ГОСТ 12593
Коническое отверстие шпинделя по ГОСТ 13214	Морзе 6 \| Морзе 6
Диаметр фланца шпинделя, мм	170 \| 170
Наибольший крутящий момент на шпинделе, Нм	800 \| 800
Пределы шагов метрических резьб, мм	0,25..40 \| 0,25..40
Наибольшая длина продольного перемещения (ось Z), мм	750, 1305, 1750 \| 750, 1305, 1820
Наибольшая длина поперечного перемещения (ось Х), мм	210 \| 210
Дискретность задания перемещения по координатам (Х, Z), мм	0,001 \| 0,001
Точность линейного позиционирования продольного перемещения (ось Z), мм	0,010 \| 0,010
Точность линейного позиционирования поперечного перемещения (ось Х), мм	0,005 \| 0,005
Центр пиноли с конусом	Морзе 5 По ГОСТ 13214 \| Морзе 5 По ГОСТ 13214
Наибольшее перемещение пиноли, мм	180 \| 180
Величина поперечного смещения корпуса, мм	±15 \| ±15
Электродвигатель главного привода, кВт	11 \| 11
Электродвигатель привода продольного перемещения, кВт	2,5 \| 2,5
Электродвигатель привода поперечных перемещений, кВт	2,5 \| 2,5
Электродвигатель насоса СОЖ, кВт	0,25
Суммарная мощность электродвигателей на станке, кВт	16,45 \| 16,45
Суммарная мощность потребляемая станком, кВт	17 \| 17
Габариты станка (длина ширина высота) РМЦ=1000, мм	3060 х 1775 х 1675 \| 3060 х 1775 х 1675
Масса станка, кг	3200, 3600, 4300 \| 3200, 3600, 4300

Описание

Токарный станок 16ГС25Ф3: описание и характеристики

Токарный станок 16ГС25Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 500.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
