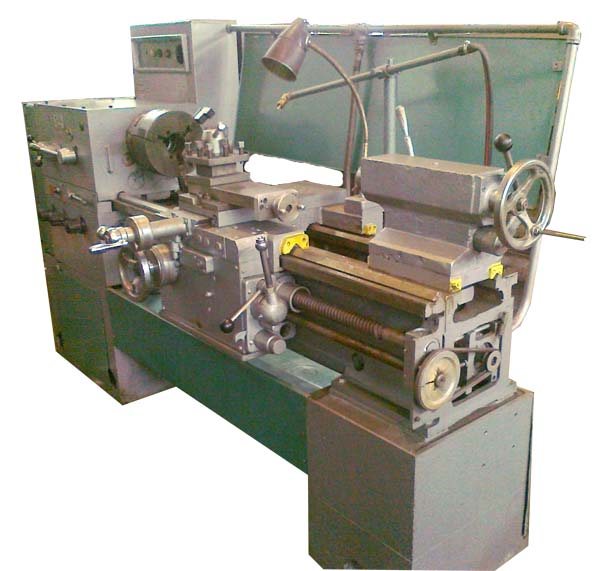

Токарный станок 16Е20

Name: Токарный станок 16Е20
SKU: 3357

Токарный станок 16Е20 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400, Алма-Ата. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	16К20 \| 16Е20
Класс точности по ГОСТ 8-82	Н \| Н
Наибольший диаметр заготовки устанавливаемой над станиной, мм	400 \| 400
Высота оси центров над плоскими направляющими станины, мм	215 \| 215
Наибольший диаметр заготовки обрабатываемой над суппортом, мм	220 \| 210
Наибольшая длина детали, устанавливаемой в центрах (РМЦ), мм	710, 1000, 1400, 2000 \| 1000
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	225 \| 225
Наибольший диаметр сверла при сверлении стальных деталей, мм	25 \| 25
Наибольшая масса детали, обрабатываемой в центрах, кг	460..1300 \| 460..1300
Наибольшая масса детали, обрабатываемой в патроне, кг	200 \| 200
Диаметр отверстия в шпинделе, мм	52 \| 52
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	50 \| 50
Частота вращения шпинделя, об/мин	12,5..1600 \| 20..1600
Количество прямых скоростей шпинделя	22 \| 16
Количество обратных скоростей шпинделя	12 \| 16
Конец шпинделя по ГОСТ 12593-72	6К \| 6К
Коническое отверстие шпинделя по ГОСТ 2847-67	Морзе 6 \| Морзе 6
Диаметр фланца шпинделя, мм	170 \| 170
Наибольший крутящий момент на шпинделе, Нм	960
Наибольшая длина продольного перемещения суппорта (каретки), мм	645, 935, 1335, 1935 \| 950
Наибольшая длина поперечного перемещения суппорта, мм	300 \| 275
Скорость быстрых продольных перемещений, мм/мин	3800 \| 3800
Скорость быстрых поперечных перемещений, мм/мин	1900 \| 1900
Максимально допустимая скорость перемещений при работе по упорам, мм/мин	250
Минимально допустимая скорость перемещения каретки (суппорта), мм/мин	10
Цена деления лимба продольного перемещения, мм	1 \| 1
Цена деления лимба поперечного перемещения, мм	0,05 \| 0,05
Диапазон продольных подач, мм/об	0,05..2,8 \| 0,03..4,21
Диапазон поперечных подач, мм/об	0,025..1,4 \| 0,015..2,1
Количество подач продольных	42 \| 48
Количество подач поперечных	42 \| 48
Количество нарезаемых резьб - метрических	26
Количество нарезаемых резьб - модульных	22
Количество нарезаемых резьб - дюймовых	39
Количество нарезаемых резьб - питчевых	32
Пределы шагов метрических резьб, мм	0,5..112 \| 0,5..56
Пределы шагов дюймовых резьб, ниток/дюйм	56..0,5 \| 56..0,5
Пределы шагов модульных резьб, модуль	0,5..112 \| 0,5..28
Пределы шагов питчевых резьб, питч диаметральный	56..0,5 \| 56..2,0
Наибольшее усилие, допускаемое механизмом подач на резце - продольное, Н	5884
Наибольшее усилие, допускаемое механизмом подач на резце - поперечное, Н	3530
Наибольшая длина перемещения резцовых салазок, мм	150 \| 130
Перемещение резцовых салазок на одно деление лимба, мм	0,05 \| 0,05
Шкала угла поворота резцовых салазок, град	±90° \| ±90°
Цена деления шкалы поворота резцовых салазок, град	1° \| 1°
Наибольшее сечение державки резца, мм	25 х 25 \| 25 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм	25 \| 25
Число резцов в резцовой головке	4 \| 4
Конус отверстия пиноли задней бабки по ГОСТ 2847-67	Морзе 5 \| Морзе 5
Наибольшее перемещение пиноли, мм	150 \| 120
Перемещение пиноли на одно деление лимба, мм	0,1 \| 0,1
Величина поперечного смещения корпуса бабки, мм	±15 \| ±15
Электродвигатель главного привода, кВт	11 \| 5,5
Электродвигатель привода быстрых перемещений, кВт	0,12 \| 0,55
Электродвигатель насоса СОЖ, кВт	0,125 \| 0,125
Электродвигатель шлифовального приспособления, кВт	нет \| 0,27
Электродвигатель заточного приспособления, кВт	нет \| 0,75
Габариты станка (длина ширина высота) РМЦ=1000, мм	2795 х 1190 х 1500 \| 2400 х 1220 х 1640
Масса станка, кг	3010 \| 2000

Описание

Токарный станок 16Е20: описание и характеристики

Токарный станок 16Е20 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400, Алма-Ата.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
