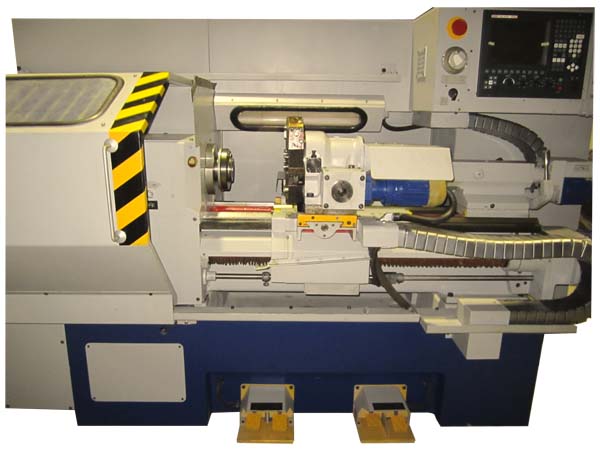

Токарный станок 16Б16Т1

Name: Токарный станок 16Б16Т1
SKU: 3346

Токарный станок 16Б16Т1 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Куйбышев (Самара. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	16Б16Т1 \| 16Б16Ф3
Класс точности по ГОСТ 8-82	П \| Н
Наибольший диаметр обрабатываемого изделия над станиной, мм	320 \| 320
Наибольший диаметр обрабатываемого изделия над суппортом, мм	125 \| 160
Наибольшая длина обрабатываемого изделия, мм	750 \| 710
Высота резца, мм	25 \| 25
Количество инструментов в резцедержателе	4 \| 4
Количество рабочих скоростей шпинделя	18 \| 17
Число ступеней автоматически переключаемых частот вращения шпинделя	12
Диаметр отверстия в шпинделе, мм	37
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	36 \| 34
Диапазон скоростей шпинделя, переключаемых по программе, об/ми	40..500, 160..2000 \| 45..560, 140..1800
Диапазон скоростей шпинделя, устанавливаемый вручную, об/мин	40..2000 \| 45..1800
Центр шпинделя передней бабки по ГОСТ 13214-67	Морзе 5 \| Морзе 5
Конец шпинделя по ГОСТ 12593-72	6К \| 6К
Наибольший крутящий момент на шпинделе, Нм	350
Наибольшее перемещение суппорта продольное, мм	700 \| 700
Дискретность перемещения суппорта продольная / поперечная на один шаг, мм	0,01/ 0,005 \| 0,01/ 0,005
Наибольшее перемещение суппорта поперечное, мм	210 \| 240
Диапазон скоростей продольных подач, мм/мин	2..1200 \| 1..1200
Диапазон скоростей поперечных подач, мм/мин	1..1200 \| 1..600
Скорость быстрых продольных/ поперечных ходов, м/мин	6/ 5 \| 4,8/ 2,4
Пределы шагов нарезаемых цилиндрических резьб, мм	0,05..40,95 \| 0,2..10
Точность позиционирования по оси X, мм	0,02
Точность позиционирования по оси Z, мм	0,035
Среднеквадратичное отклонение от заданного перемещения по оси X, мм	0,0025
Среднеквадратичное отклонение от заданного перемещения по оси Z, мм	0,006
Точность обработки в партии деталей из 5 шт. (допуск на размах) по диаметру (Ø = 84 мм), мм	0,025
Точность обработки в партии деталей из 5 шт. (допуск на размах) по длине (L = 30 мм), мм	0,032
Наибольшее усилие резания, Н	6000
Ход пиноль задней бабки, мм	120
Центр пиноли задней бабки по ГОСТ 13214-67	Морзе 3
Обозначение системы ЧПУ	Электроника НЦ-31 NC-201(M) \| Н22-1М
Система отсчета	В абсолютн.зн. В приращениях \| В приращениях
Число координат/ одновременно управляемых координат	2/ 2 \| 2/ 2
Разрешающая способность в продольном направлении (дискретность задания по оси Z), мм	0,01 \| 0,01
Разрешающая способность в поперечном направлении (дискретность задания по оси X), мм	0,005 \| 0,005
Тип резьбонарезного датчика	ИГР
Количество электродвигателей на станке	7
Электродвигатель привода главного движения, кВт (об/мин)	4,2/ 7,1 (720/ 1440) \| 3,8/ 6,3 (750/ 1500)
Электродвигатель привода продольных подач, Н*м	100
Электродвигатель привода поперечных подач, Н*м	70
Электродвигатель револьверной головки, кВт	0,18 \| -
Электродвигатель привода пиноли, кВт	0,18 \| -
Электродвигатель станции смазки, кВт	0,09
Электродвигатель насоса охлаждения, кВт	0,18
Суммарная потребляемая мощность станка, кВт	13,0
Габариты и масса станка	3100 х 1390 х 1870 \| 3065 х 2395 х 1860
Масса станка с ЧПУ, кг	2860 \| 2500

Описание

Токарный станок 16Б16Т1: описание и характеристики

Токарный станок 16Б16Т1 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 320, Куйбышев (Самара.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
