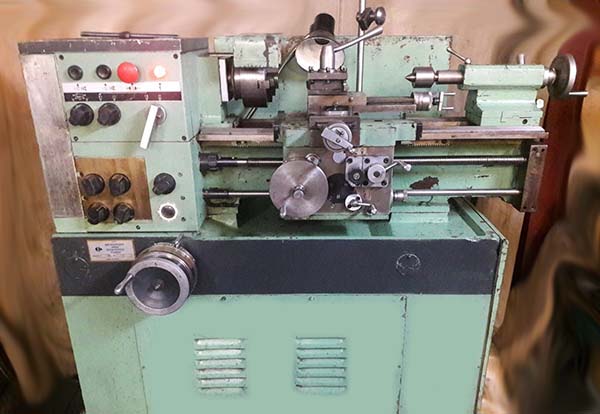

Токарный станок 16Б05П

Name: Токарный станок 16Б05П
SKU: 3339

Токарный станок 16Б05П относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 250, Одесса, Кировакан. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	16Б05П \| 16Б04П
Класс точности	П \| П
Наибольший диаметр заготовки над станиной, мм	250 \| 200
Наибольший диаметр заготовки над суппортом, мм	145 \| 115
Наибольшая длина заготовки в центрах (РМЦ), мм	500 \| 350
Высота центров над плоскими направляющими станины, мм	135 \| 108
Наибольшее расстояние от оси центров до кромки резцедержателя, мм	135 \| 110
Высота резца, установленного в резцедержателе, мм	16 \| 12
Наибольшая высота держателя резца, мм	20 \| 17
Диаметр отверстия в шпинделе, мм	26,5 \| 24
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм	25 \| 23,5
Наибольший диаметр прутка, проходящий через отверстие в цанге, мм	16
Центр шпинделя по ГОСТ 13214-67	Морзе 4 \| Морзе 4
Конец шпинделя по ГОСТ 12593-72	4К \| 4К
Число ступеней частот прямого вращения шпинделя	б/с регулирование \| б/с регулирование
Частота прямого вращения шпинделя, об/мин	35..3500, 30..3000 \| 35..3500, 30..3000
Торможение шпинделя	есть \| есть
Наибольшее поперечное перемещение суппорта, мм	160 \| 135
Перемещение суппорта поперечное на одно деление лимба, мм	0,02 \| 0,02
Количество подач суппорта продольных	28 \| 28
Количество подач суппорта поперечных	28 \| 28
Пределы подач суппорта продольных, мм/об	0,02..0,35 \| 0,02..0,35
Пределы подач суппорта поперечных, мм/об	0,01..0,175 \| 0,01..0,175
Шаги нарезаемых метрических резьб, мм	0,2..28 \| 0,2..28
Шаги нарезаемых модульных резьб, мод	0,1..14 \| 0,1..14
Шаги нарезаемых дюймовых резьб, ниток на дюйм	5..96 \| 5..96
Наибольшее перемещение верхних (резцовых) салазок, мм	110 \| 80
Перемещение резцовых салазок на одно деление лимба, мм	0,02 \| 0,02
Наибольший угол поворота резцовых салазок, град	±45° \| ±45°
Конус Морзе задней бабки	Морзе 3 \| Морзе 3
Наибольшее перемещение пиноли, мм	85 \| 70
Перемещение пиноли на одно деление лимба, мм	0,02 \| 0,02
Электродвигатель главного привода, кВт	1,5 \| 1,1
Электродвигатель насоса охлаждающей жидкости, кВт	0,12 \| 0,12
Габариты станка (длина ширина высота), мм	1510 х 725 х 1360 \| 1310 х 690 х 1360
Масса станка, кг	705 \| 660

Описание

Токарный станок 16Б05П: описание и характеристики

Токарный станок 16Б05П относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 250, Одесса, Кировакан.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
