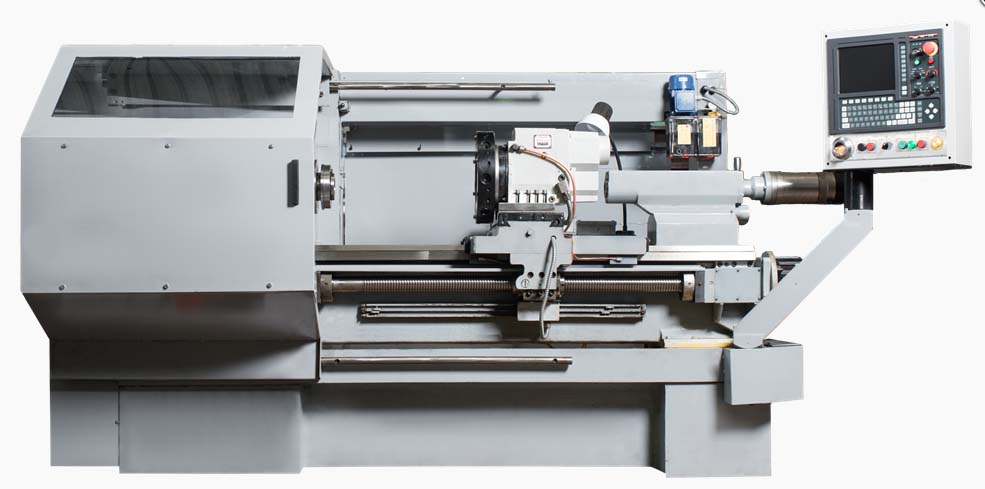

Токарный станок 16А20Ф3

Name: Токарный станок 16А20Ф3
SKU: 3336

Токарный станок 16А20Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400, Москва. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	16К20Ф3С32 \| 16А20Ф3С32 \| 16А20Ф3С39
Обозначение системы ЧПУ	2Р22 \| 2Р22 \| НЦ-31-02
Наибольший диаметр обрабатываемого изделия над станиной, мм	400 \| 320 \| 320
Наибольший диаметр обрабатываемого изделия над суппортом, мм	220 \| 200 \| 200
Наибольший диаметр устанавливаемого изделия над станиной, мм	500 \| 500 \| 500
Диаметр отверстия в шпинделе, мм	53 \| 55 \| 55
Наибольшая длина изделия устанавливаемого в центрах (РМЦ), мм	1000 \| 1000 \| 1000
Наибольшая длина обрабатываемого изделия при числе позиций инструментальной головки (6, 8, 12), мм	870 \| 900,750,850 \| 900,750,850
Мощность двигателя главного движения, кВт	11 \| 11 \| 11
Количество рабочих скоростей шпинделя	22
Пределы чисел оборотов шпинделя, об/мин	12,5...2000 \| 20...2500 \| 20...2500
Диапазон скоростей шпинделя, устанавливаемый вручную, об/мин	Ряд I - 12.5..200 Ряд II - 50..800 Ряд III - 125..2000 \| Ряд I - 20...345 Ряд II - 60...1000 Ряд III - 145...2500 \| Ряд I - 20...345 Ряд II - 60...1000 Ряд III - 145...2500
Количество автоматически переключаемых скоростей	9
Диапазон автоматического переключения	16
Центр шпинделя передней бабки по ГОСТ 13214-67	Морзе №6 \| Морзе №6 \| Морзе №6
Центр пиноли задней бабки по ГОСТ 13214-67	Морзе №5 \| Морзе №5 \| Морзе №5
Конец шпинделя по ГОСТ 12593-72	6К \| 6К \| 6К
Наибольший крутящий момент на шпинделе не менее, Нм (кгс*м)	800 (80) \| 800 (80)
Наибольшее перемещение суппорта: продольное (Z) / поперечное (X), мм	900/ 250 \| 905/ 210 \| 905/ 210
Пределы шагов нарезаемых резьб, мм	0,1..39,999 \| 0,25...40 \| 0,25...40
Диапазон скоростей продольных подач, мм/мин (мм/об)	3..2000 \| 10..2000 (2,8) \| 10..2000 (2,8)
Диапазон скоростей поперечных подач, мм/мин (мм/об)	3..2000 \| 5..1000 (1,4) \| 5..1000 (1,4)
Скорость быстрых продольных/ поперечных ходов, м/мин	7,0/ 4,0 \| 15/ 7,5 \| 15/ 7,5
Высота резца, мм	25 \| 25 \| 25
Количество позиций на поворотной резцедержке (число инструментов в револьверной головке)	6 \| 8 (6,12) \| 8 (6,12)
Число координат	2 \| 2 \| 2
Количество одновременно управляемых координат	2 \| 2 \| 2
Дискретность задания координат в продольном/ поперечном направлении (дискретность задания по оси Z, X)	0,001 \| 0,001 \| 0,001
Пределы программируемых подач продольных/ поперечных, мм/об	0,01...20/ 0,01..10 \| 0,01...20/ 0,01..10 \| 20,01...40/ 0,01..20
Тип датчика обратной связи по положению и резьбонарезанию	РОД-620 \| ВЕ178А5 \| ВЕ178А
Электродвигатель главного привода, кВт/ об/мин	11/ 1460 \| 11/ 1500 \| 11/ 1500
Электродвигатель продольных подач - номинальный крутящий момент, Нм (кгс*м)	23 (2,3) \| 23 (2,3)
Электродвигатель поперечных подач - номинальный крутящий момент, Нм (кгс*м)	17 (1,7) \| 17 (1,7)
Электродвигатель станции смазки каретки, кВт/ об/мин	0,18/ 1400 \| 0,18/ 1400
Электродвигатель станции смазки шпиндельной бабки, кВт/ об/мин	0,27/ 1450 \| 0,27/ 1450
Электродвигатель насоса охлаждения, кВт/ об/мин	0,12/ 2800 \| 0,12/ 2800
Электродвигатель инструментальной головки, кВт/ об/мин	0,37/ 1365 \| 0,37/ 1365
Суммарная мощность электродвигателей, кВт	20 \| 21,4 \| 21,4
Суммарная мощность станка, кВт	22 \| 24 \| 24
Габаритные размеры станка с ЧПУ (длина, ширина, высота), мм	3700 1700 2145 \| 3700 3000 2100 \| 3700 3000 2100
Масса станка с ЧПУ, кг	4050 \| 4150 \| 4150

Описание

Токарный станок 16А20Ф3: описание и характеристики

Токарный станок 16А20Ф3 относится к группе «Токарные и токарно-винторезные универсальные станки». Основные справочные параметры: Ø 400, Москва.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
