Отечественные вертикально-сверлильные станки №2
Наименование параметра
2Л125 | 2С125-04 | 2Т125
Наибольший диаметр сверления в стали 45 по ГОСТ 1050-88, мм
32 | 31 | 25
Диаметр нарезания резьбы в стали 45 по ГОСТ 1050-88, мм
М5...М22 | М3...М27 | М20
Размеры рабочей поверхности плиты (длина х ширина), мм
370 х 363 | 320 х 320 | 525 х 500
Размеры рабочей поверхности стола (длина х ширина), мм
500 х 420 | 420 х 300 | 500 х 400
По запросу
Модель

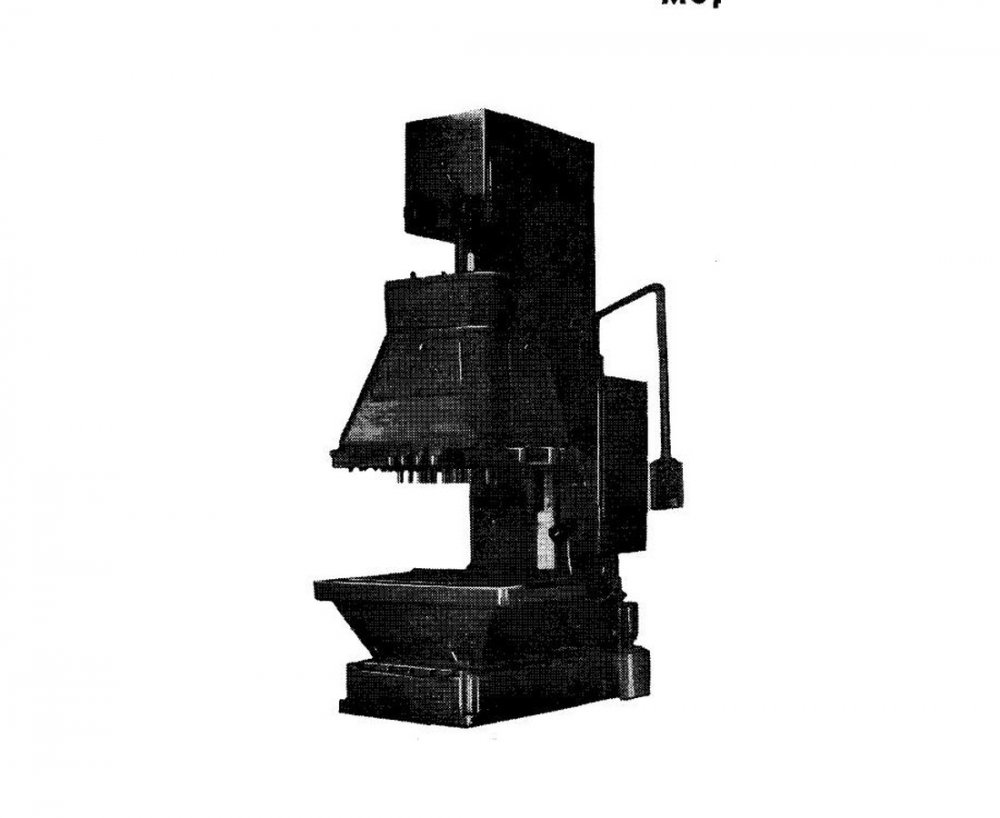

2Г175М
Тип оборудования
вертикально-сверлильный многошпиндельный с раздвижными шпинделями
Основной справочный параметр серии
Ø 75, Стерлитамак
По запросу
Модель
2Г175Б
Тип оборудования
вертикально-сверлильный многошпиндельный
Основной справочный параметр серии
Ø 75, Стерлитамак
По запросу
Наименование параметра
2г175
Наибольший диаметр сверления в стали 45, мм
75
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм
150..850
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм
650..1350
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм
400
По запросу
Наименование параметра
2Б125 | 2Г125
Наибольший диаметр сверления в стали 45, мм
25 | 25
Наибольший диаметр нарезания резьбы в стали 45, мм
24
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм
700 | 75..700
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм
250 | 260
По запросу
Наименование параметра
2Б125 | 2Г125
Наибольший диаметр сверления в стали 45, мм
25 | 25
Наибольший диаметр нарезания резьбы в стали 45, мм
24
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм
700 | 75..700
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм
250 | 260
По запросу
Наименование параметра
2Н118 | 2Б118
Наибольший условный диаметр сверления в стали σ = 50..60 кг*мм2, мм
18 | 18
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм
0...650 | 50..650
Наименьшее и наибольшее расстояние от торца шпинделя до фундаментной плиты, мм
800..1150
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм
200 | 200
По запросу
Наименование параметра

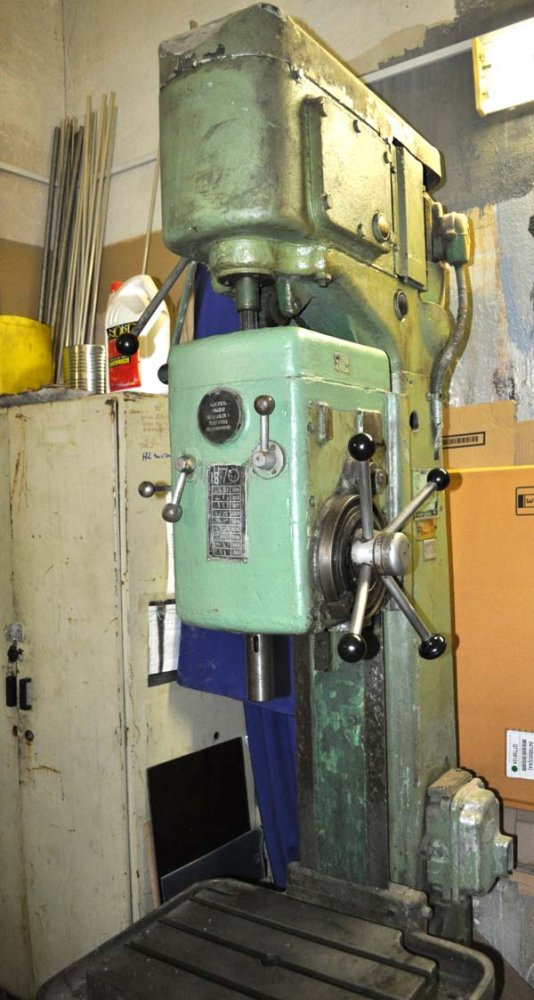

2А125 | 2А135 | 2А150
Наибольший диаметр сверления в стали 45, мм
25 | 35 | 50
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм
0… 700 | 0… 750 | 0… 800
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм
750… 1125 | 705… 1130 | 650… 1200
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм
250 | 300 | 350
По запросу
Наименование параметра
2А125 | 2А135 | 2А150
Наибольший диаметр сверления в стали 45, мм
25 | 35 | 50
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм
0… 700 | 0… 750 | 0… 800
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм
750… 1125 | 705… 1130 | 650… 1200
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм
250 | 300 | 350
По запросу
Наименование параметра
2А125 | 2А135 | 2А150
Наибольший диаметр сверления в стали 45, мм
25 | 35 | 50
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм
0… 700 | 0… 750 | 0… 800
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм
750… 1125 | 705… 1130 | 650… 1200
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм
250 | 300 | 350
По запросу
Наименование параметра
2135 | 2А135 | 2Н135
Наибольший диаметр сверления в стали 45 ГОСТ 1050-74, мм
35 | 35 | 35
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм
0..715 | 0..750 | 30..750
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм
525..1065 | 705..1130 | 700..1120
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм
290 | 300 | 300
По запросу
Наименование параметра

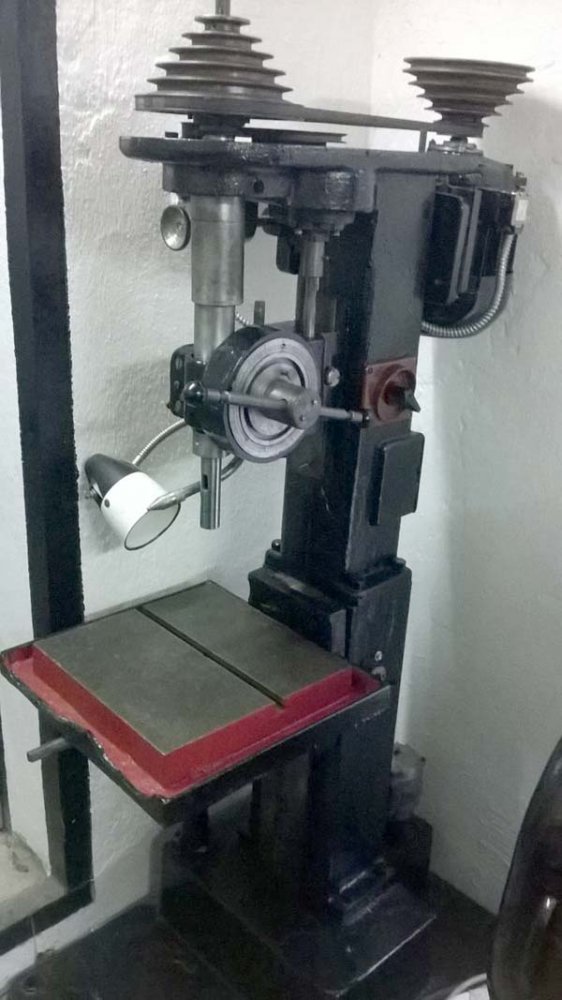

2н118 | 2118 | 2118-А
Наибольший диаметр сверления, мм
18 | 18 | 18
Наименьшее и наибольшее расстояние от торца шпинделя до стола
0..650 | 30..650 | 30..650
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм
200 | 200 | 200
Размеры рабочей поверхности стола (длина х ширина), мм
360 х 320 | 350 х 340 | 350 х 350
По запросу
Наименование параметра
2н118 | 2118 | 2118-А
Наибольший диаметр сверления, мм
18 | 18 | 18
Наименьшее и наибольшее расстояние от торца шпинделя до стола
0..650 | 30..650 | 30..650
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм
200 | 200 | 200
Размеры рабочей поверхности стола (длина х ширина), мм
360 х 320 | 350 х 340 | 350 х 350
По запросу
Наименование параметра

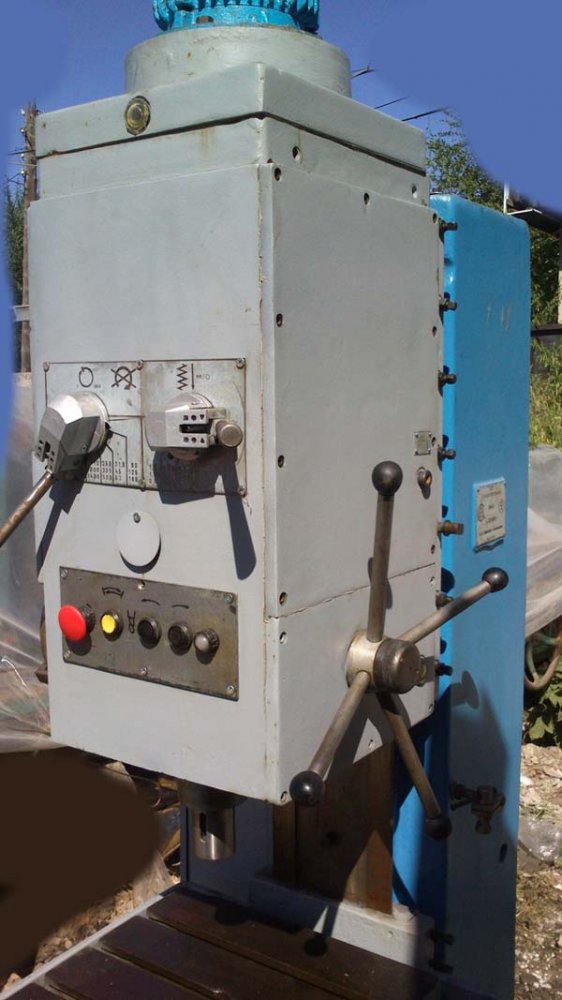

2Н125 | 2Н135 | 2Н150
Наибольший диаметр сверления в стали 45, мм
25 | 35 | 50
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм
60...700 | 30...750 | 0...800
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм
690...1060 | 700...1120 | 700...1250
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм
250 | 300 | 350
По запросу
