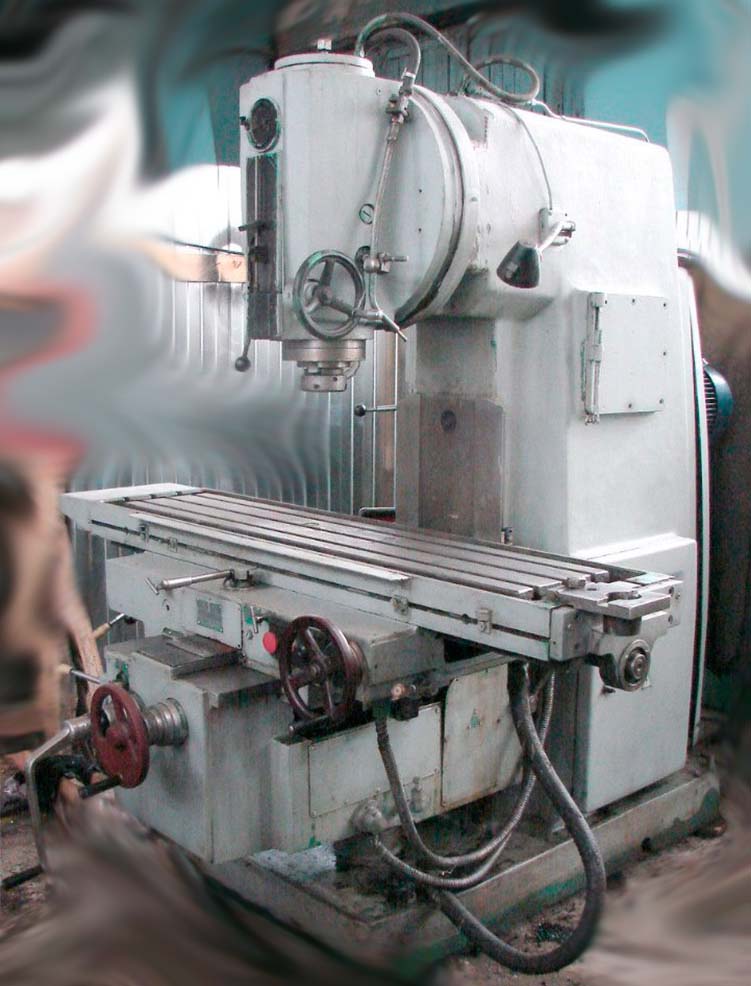

Вертикально-фрезерный станок ВМ127

Name: Вертикально-фрезерный станок ВМ127
SKU: 3578

Вертикально-фрезерный станок ВМ127 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 400 х 1600, Воткинск. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	ВМ-127 \| ВМ-127М
Класс точности по ГОСТ 8-82	Н \| Н
Максимальная нагрузка на стол (по центру), кг	300 \| 800
Размеры рабочей поверхности стола (длина х ширина), мм	1600 х 400 \| 1600 х 400
Число Т-образных пазов Размеры Т-образных пазов	3 \| 3
Наибольшее перемещение стола продольное механическое и ручное, мм	1000 \| 1010
Наибольшее перемещение стола поперечное механическое, мм	300 \| 300
Наибольшее перемещение стола поперечное от руки, мм	320 \| 320
Наибольшее перемещение стола вертикальное механическое, мм	400 \| 400
Наибольшее перемещение стола вертикальное от руки, мм	420 \| 420
Наименьшее и наибольшее расстояние от торца шпинделя до стола при ручном перемещении, мм * Размер 30 мм обеспечивается за счет выдвижения шпинделя	30..500* \| 30..500
Расстояние от оси шпинделя до вертикальных направляющих станины, мм	620 \| 420
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм	0,05 \| 0,05
Перемещение стола на один оборот лимба продольное, мм	4 \| 4
Перемещение стола на один оборот лимба поперечное, мм	6 \| 6
Перемещение стола на один оборот лимба вертикальное, мм	2 \| 2
Частота вращения шпинделя, об/мин	31,5..1600 \| 40..2000
Количество скоростей шпинделя	18 \| 18
Наибольший крутящий момент, кгс.м	137
Эскиз конца шпинделя	ГОСТ 836-72
Конус шпинделя	50 \| 50АТ5
Наибольшее осевое перемещение пиноли шпинделя, мм	80 \| 80
Перемещение пиноли на один оборот лимба, мм	4 \| 4
Перемещение пиноли на 1 деление лимба, мм	0,05 \| 0,05
Наибольший угол поворота шпиндельной головки, град	±45 \| ±45
Цена одного деления шкалы поворота головки, град	1
Быстрый ход стола продольный и поперечный, мм/мин	3000 \| 3000
Быстрый ход стола вертикальный, мм/мин	1000 \| 1000
Число ступеней рабочих подач стола	18 \| 18
Пределы рабочих подач. Продольных и поперечных, мм/мин	25..1250 \| 25..1250
Пределы рабочих подач. Вертикальных, мм/мин	8,3..416,6 \| 8,3..416,6
Выключающие упоры подачи (продольной, поперечной, вертикальной)	есть \| есть
Блокировка ручной и механической подачи (продольной, поперечной, вертикальной)	есть \| есть
Блокировка раздельного включения подачи	есть \| есть
Автоматическая прерывистая подача Продольная	есть \| есть
Автоматическая прерывистая подача Поперечная и вертикальная	нет
Торможение шпинделя	есть \| есть
Предохранение от перегрузки (муфта)	есть \| есть
Количество электродвигателей на станке	3 \| 4
Электродвигатель привода главного движения М1, кВт	11 \| 11
Электродвигатель насоса охлаждающей жидкости М2, кВт	0,12 \| 0,12
Электродвигатель привода подач М3, кВт	3 \| 2,1
Электродвигатель зажима инструмента М4, кВт	- \| АИР56В2УЗ
Электронасос охлаждающей жидкости Тип	Х14-22М \| П-32МС10
Производительность насоса СОЖ, л/мин	22 \| 22
Габариты станка, мм	2560 х 2260 х 2430 \| 2560 х 2260 х 2500
Масса станка, кг	4250 \| 4250

Описание

Вертикально-фрезерный станок ВМ127: описание и характеристики

Вертикально-фрезерный станок ВМ127 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 400 х 1600, Воткинск.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
