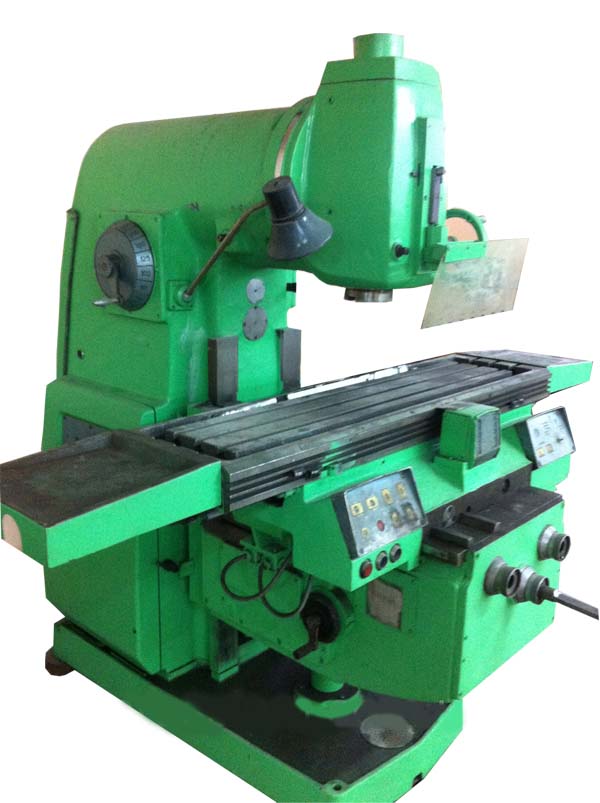

Вертикально-фрезерный станок СФ-15

Name: Вертикально-фрезерный станок СФ-15
SKU: 3583

Вертикально-фрезерный станок СФ-15 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 320 х 1250, Луганск. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	СФ-15 \| СФ-35 \| 6Р12 \| 6Т12
Размеры поверхности стола, мм	1250 х 320 \| 1250 х 320 \| 1250 х 320 \| 1250 х 320
Наибольшая масса обрабатываемой детали, кг	250 \| 400
Расстояние от торца шпинделя до стола, мм	460 \| 40..450 \| 30..450 \| 30..450
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм	400 \| 400 \| 350 \| 380
Наибольший продольный ход стола (X), мм	950 \| 900 \| 800 \| 800
Наибольший поперечный ход стола (Y), мм	300 \| 300 \| 250 \| 320
Наибольший вертикальный ход стола (Z), мм	410 \| 410 \| 420 \| 420
Перемещение стола на одно деление лимба продольное (X), поперечное (Y), мм	0,05 \| 0,05 \| 0,05
Перемещение стола на одно деление лимба вертикальное (Z), мм	0,01 \| 0,01 \| 0,01 \| 0,01
Пределы продольных и поперечных подач стола (X, Y), мм/мин	20..2500 \| 20..1000 \| 12,5..1600 \| 12,5..1600
Пределы вертикальных подач стола (Z), мм/мин	8..400 \| 8..400 \| 4,1..530 \| 4,1..530
Количество подач продольных/ поперечных/ вертикальных	18 \| 18 \| 22 \| 22
Скорость быстрых перемещений продольных (X), поперечных (Y), м/мин	2,5 \| 3 \| 4 \| 4
Скорость быстрых перемещений вертикальных (Z), м/мин	1 \| 1,2 \| 1,330 \| 1,330
Усилие, допускаемое механизмом подач для продольной подачи (X), кг	1400
Усилие, допускаемое механизмом подач для поперечной подачи (Y), кг	410
Усилие, допускаемое механизмом подач для вертикальной подачи (Z), кг	740
Частота вращения шпинделя, об/мин	31,5..1600 \| 31,5..1600 \| 40..2000 \| 31,5..1600
Количество скоростей шпинделя	18 \| 18 \| 18 \| 18
Перемещение пиноли шпинделя, мм	80 \| 80 \| 70 \| 70
Конец шпинделя. Конус фрезерного шпинделя	50 ГОСТ 15945-70 \| 50 ГОСТ 24644-81 \| № 3 ГОСТ 836-62
Поворот шпиндельной головки вправо и влево, град	±45° \| ±45° \| ±45° \| ±45°
Выключающие упоры подачи (продольной, поперечной, вертикальной)	Есть \| Есть \| Есть \| Есть
Блокировка ручной и механической подач (продольной, поперечной, вертикальной)	Есть \| Есть \| Есть \| Есть
Блокировка раздельного включения подач	Есть \| Есть \| Есть \| Есть
Торможение шпинделя	Есть \| Есть \| Есть \| Есть
Предохранительная муфта от перегрузок	Есть \| Есть \| Есть \| Есть
Автоматическая прерывистая подача	Есть \| Есть \| Есть \| Есть
Количество электродвигателей на станке	4 \| 4 \| 3 \| 4
Электродвигатель привода главного движения, кВт (об/мин)	5,5 \| 5,5 (1500) \| 7,5 \| 7,5
Электродвигатель привода подач, кВт (об/мин)	1,5 \| 1,5 (1500) \| 2,2 \| 3
Электродвигатель насоса механизма выбора люфта, кВт (об/мин)	0,08 \| 0,09 (1500) \| - \| -
Электродвигатель зажима инструмента, кВт	- \| - \| 0,25
Электродвигатель насоса охлаждающей жидкости, кВт (об/мин)	0,125 \| 0,125 (3000) \| 0,12 \| 0,12
Суммарная мощность всех электродвигателей, кВт	7,21 \| 9,825 \| 10,87
Габариты станка (длина ширина высота), мм	2000 х 2230 х 2030 \| 2100 х 2250 х 2090 \| 2305 х 1950 х 2020 \| 2280 х 1965 х 2265
Масса станка, кг	3000 \| 3050 \| 3120 \| 3250

Описание

Вертикально-фрезерный станок СФ-15: описание и характеристики

Вертикально-фрезерный станок СФ-15 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 320 х 1250, Луганск.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
