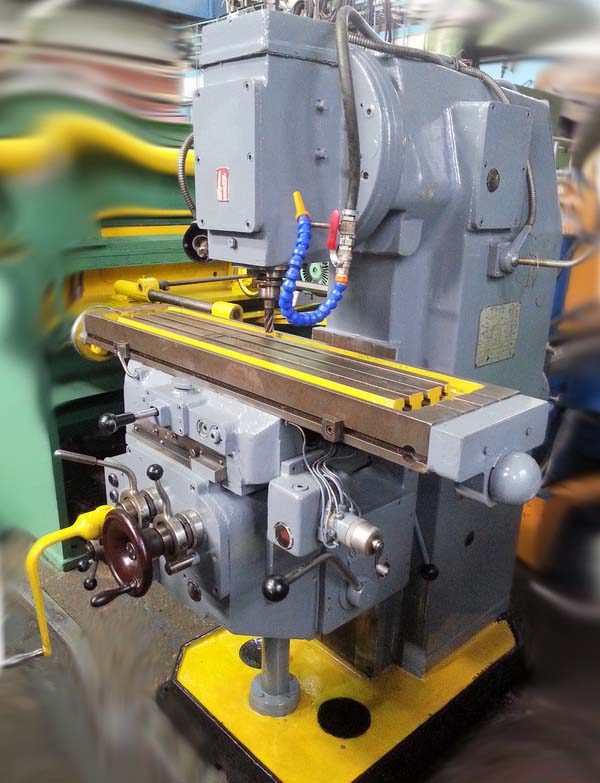

Вертикально-фрезерный станок 6Р11

Name: Вертикально-фрезерный станок 6Р11
SKU: 3561

Вертикально-фрезерный станок 6Р11 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 250 х 1000, Дмитров. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	6К11 \| 6К12 \| 6Р11
Класс точности по ГОСТ 8-71 и ГОСТ 8-82	Н \| Н \| Н
Размеры рабочей поверхности стола (длина х ширина), мм	250 х 1000 \| 320 х 1250 \| 250 х 1000
Число Т-образных пазов Размеры Т-образных пазов	3 \| 3 \| 3
Наибольшее перемещение стола продольное (ось X), мм	710 \| 850 \| 630
Наибольшее перемещение стола поперечное (ось Y), мм	250 \| 250 \| 200
Наибольшее перемещение стола вертикальное (ось Z), мм	400 \| 400 \| 350
Наименьшее и наибольшее расстояние от торца шпинделя до стола	50..400
Расстояние от оси вертикального шпинделя до направляющих стойки, мм	285
Наибольший угол поворота стола, град	нет \| нет \| нет
Перемещение стола на одно деление лимба (продольное, поперечное), мм	0,05
Перемещение стола на одно деление лимба (вертикальное), мм	0,025
Перемещение стола на один оборот лимба продольное и поперечное, мм	6
Перемещение стола на один оборот лимба вертикальное, мм	3
Ход гильзы шпинделя, мм	75 \| 75 \| 60
Частота вращения шпинделя, об/мин (число ступеней)	16..1600 (21) \| 16..1600 (21) \| 31,5..1600 (18)
Количество скоростей шпинделя	21 \| 21 \| 18
Эскиз конца шпинделя по ГОСТ 836-72	45
Конус шпинделя	ISO 50 \| ISO 50
Угол поворота шпинделльной головки, град	±90° \| ±90°
Быстрый ход стола продольный/ поперечный, мм/мин	2900/ 2300 \| 2900/ 2300 \| 3150
Быстрый ход стола вертикальный, мм/мин	765 \| 765 \| 1050
Число ступеней рабочих подач стола	16 \| 16 \| 16
Пределы рабочих подач. Продольных/ поперечных, мм/мин (число ступеней)	31..1020 (16) \| 31..1020 (16) \| 25..800 (16)
Пределы рабочих подач поперечных, мм/мин (число ступеней)	27..790 (16) \| 27..790 (16) \| 25..800 (16)
Пределы рабочих подач. Вертикальных, мм/мин	9..264 \| 9..264 \| 8,3-266,7
Выключающие упоры подачи (продольной, поперечной, вертикальной)	есть \| есть \| есть
Блокировка ручной и механической подачи (продольной)	нет
Блокировка ручной и механической подачи (поперечной, вертикальной)	есть \| есть \| есть
Торможение шпинделя (муфта)	есть \| есть \| есть
Предохранение от перегрузки (шариковая пара)	есть \| есть \| есть
Электродвигатель привода главного движения, кВт (об/мин)	5,5 \| 5,5 \| 5,5 (1450)
Электродвигатель привода подач, кВт (об/мин)	1,5 \| 1,5 \| 1,5 (1450)
Электронасос охлаждающей жидкости Тип	Х14-22М
Электронасос охлаждающей жидкости, кВт	0,12
Производительность насоса СОЖ, л/мин	22
Габариты станка (длина ширина высота), мм	2135 х 1725х 2290 \| 2135 х 1865х 2290 \| 1480 х 2360 х 2360
Масса станка, кг	2350 \| 2380 \| 2360

Описание

Вертикально-фрезерный станок 6Р11: описание и характеристики

Вертикально-фрезерный станок 6Р11 относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 250 х 1000, Дмитров.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
