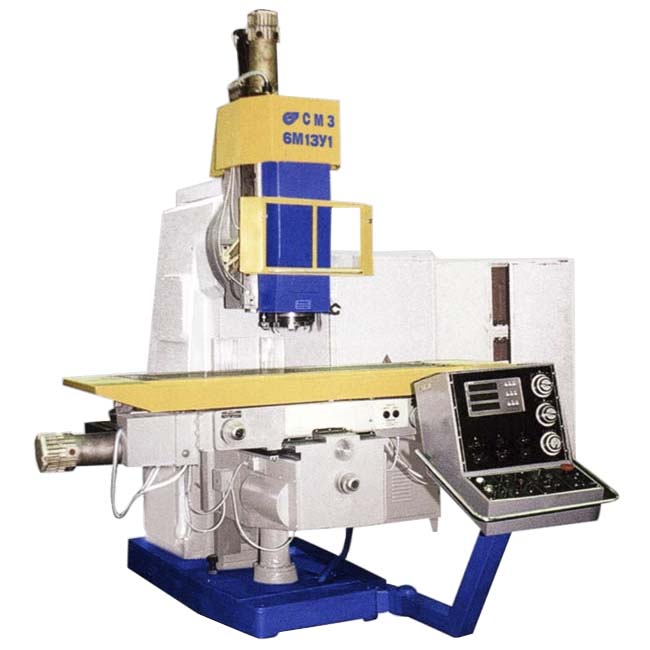

Вертикально-фрезерный станок 6М13У

Name: Вертикально-фрезерный станок 6М13У
SKU: 3553

Вертикально-фрезерный станок 6М13У относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 400 х 1600, Кимры. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	6М13У \| 6М13 \| 6Р13 \| 6Т13
Класс точности по ГОСТ 8-71 и ГОСТ 8-82	Н, П \| Н, П \| Н, П \| Н
Размеры поверхности стола, мм	400 х 1600 \| 400 х 1600 \| 400 х 1600 \| 400 х 1600
Наибольшая масса обрабатываемой детали, кг	800 \| 300 \| 630
Расстояние от торца шпинделя до стола, мм	70..450 \| 30..500 \| 30..500 \| 70..500
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм	450 \| 450 \| 420 \| 460
Точность обработки, мм	±0,1
Наибольший продольный ход стола от руки (по оси X), мм	890 \| 800 \| 1000 \| 1000
Наибольший поперечный ход стола от руки (по оси Y), мм	310 \| 320 \| 320 \| 400
Наибольший вертикальный ход стола от руки (по оси Z), мм	370 \| 420 \| 420 \| 430
Наибольший вертикальный ход ползуна от руки (по оси Z), мм	140
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм	0,05
Перемещение стола на один оборот лимба (продольное, поперечное/ вертикальное), мм	6/ 2
Пределы продольных подач стола (X), мм/мин	0..2400 \| 25..1250 \| 25..1250 \| 12,5..1600
Пределы поперечных подач салазок стола (Y), мм/мин	0..2400 \| 25..1250 \| 25..1250 \| 12,5..1600
Пределы вертикальных подач ползуна при программной работе (Z), мм/мин	0..1000
Пределы вертикальных подач консоли стола (Z), мм/мин	0..700 \| 8,3..416,6 \| 8,3..416,6 \| 4,1..530
Количество подач продольных/ поперечных/ вертикальных	Б/с \| 18 \| 18 \| 22
Скорость быстрых продольных перемещений стола (по оси X), м/мин	2,4 \| 3 \| 3 \| 4
Скорость быстрых поперечных перемещений стола (по оси Y), м/мин	2,4 \| 3 \| 3 \| 4
Скорость быстрых вертикальных перемещений стола (по оси Z), м/мин	2,4 \| 1 \| 1 \| 1,33
Частота вращения шпинделя, об/мин	40..2000 \| 31,5..1600 \| 31,5..1600 \| 31,5..1600
Количество скоростей шпинделя	18 \| 18 \| 18 \| 18
Перемещение пиноли шпинделя, мм	85 \| 80 \| 80
Перемещение пиноли шпинделя на одно деление лимба, мм	0,05 \| 0,05 \| 0,05
Конус фрезерного шпинделя	№3 ГОСТ 836-62 \| №3 ГОСТ 836-62
Отверстие фрезерного шпинделя, мм	29
Поворот шпиндельной головки вправо и влево, град	±45 \| ±45 \| ±45
Выключающие упоры подачи (продольной, поперечной, вертикальной)	Есть \| Есть \| Есть \| Есть
Блокировка ручной и механической подач (продольной, поперечной, вертикальной)	Есть \| Есть \| Есть \| Есть
Блокировка раздельного включения подач	Есть \| Есть \| Есть \| Есть
Торможение шпинделя	Есть \| Есть \| Есть \| Есть
Предохранительная муфта от перегрузок	Есть \| Есть \| Есть \| Есть
Автоматическая прерывистая подача	Есть \| Есть \| Есть (продольная) \| Есть
Количество электродвигателей на станке	3 \| 3 \| 4
Электродвигатель привода главного движения, кВт (об/мин)	7,5 (1450) \| 10 \| 10 \| 11
Электродвигатель привода продольной подачи, кВт (об/мин)	2 (3150), пост.тока \| - \| - \| -
Электродвигатель привода поперечной подачи, кВт (об/мин)	2 (3150), пост.тока \| - \| - \| -
Электродвигатель привода вертикальной подачи, кВт (об/мин)	1 (1600), 110 В \| - \| - \| -
Электродвигатель привода консоли, кВт (об/мин)	1,5 (1500) \| - \| - \| -
Электродвигатель привода подач, кВт (об/мин)	- \| 3,0 \| 3,0 \| 3,0
Электродвигатель зажима инструмента, кВт (об/мин)	нет \| нет \| нет \| 0,25
Электродвигатель насоса охлаждающей жидкости, кВт (об/мин)	0,125 \| 0,125 \| 0,125 \| 0,12
Суммарная мощность всех электродвигателей, кВт	13,125 \| 14,37
Габариты станка (длина ширина высота), мм	4000 х 2875 х 3045 \| 2565 х 2135 х 2235 \| 2560 х 2260 х 2120 \| 2570 х 2252 х 2430
Масса станка, кг	6600 \| 3120 \| 4200 \| 4300

Описание

Вертикально-фрезерный станок 6М13У: описание и характеристики

Вертикально-фрезерный станок 6М13У относится к группе «Вертикальные консольно-фрезерные станки». Основные справочные параметры: 400 х 1600, Кимры.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
