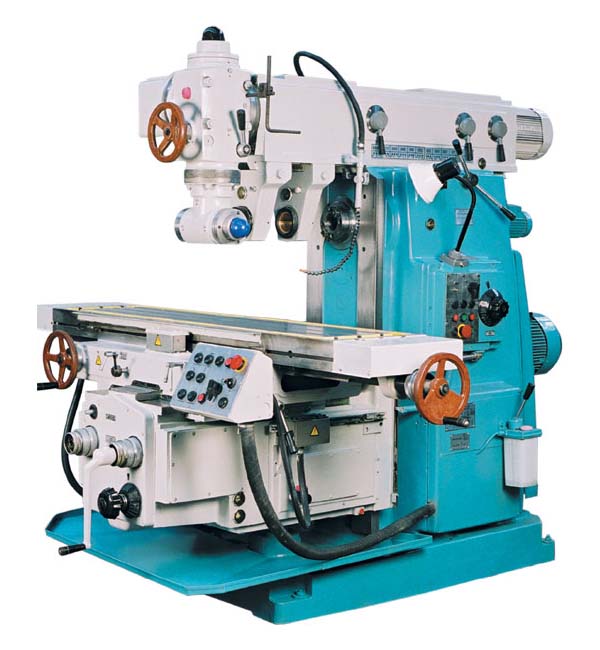

Горизонтально-фрезерный станок 6Т82Ш

Name: Горизонтально-фрезерный станок 6Т82Ш
SKU: 3693

Горизонтально-фрезерный станок 6Т82Ш относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 320 х 1250, Горький. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	6Т82Ш \| 6Т83Ш
Класс точности по ГОСТ 8-82	П \| П
Размеры рабочей поверхности стола (длина х ширина), мм	1250 х 320 \| 1600 х 400
Наименьшее и наибольшее расстояние от оси горизонтального шпинделя до стола, мм	30..450 \| 30..450
Расстояние от оси горизонтального шпинделя до хобота, мм	155 \| 190
Расстояние от торца шпинделя поворотной головки до стола, мм	125..545 \| 160..580
Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм	260..820 \| 260..900
Наибольшее перемещение стола продольное/ поперечное/ вертикальное, мм	800/ 320/ 420 \| 1120/ 400/ 420
Максимальная нагрузка на стол (по центру), кг	400 \| 630
Число Т-образных пазов Размеры Т-образных пазов	3 \| 3
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм	0,05 \| 0,05
Перемещение стола на один оборот лимба продольное и поперечное, мм	6 \| 6
Перемещение стола на один оборот лимба вертикальное, мм	2 \| 2
Быстрый ход стола продольный/ поперечный/ вертикальный, м/мин	4/ 4/ 1,3 \| 4/ 4/ 1,3
Число ступеней рабочих подач стола	22 \| 22
Пределы рабочих подач стола. Продольных и поперечных, мм/мин	12,5...1600 \| 12,5...1600
Пределы рабочих подач стола. Вертикальных, мм/мин	4,1...530 \| 4,1...530
Усилие резания продольной, поперечной, вертикальной подач, Н	15,0/ 12,0/ 5,0 \| 20,0/ 12,0/ 8,0
Частота вращения шпинделя поворотной и накладной головок, об/мин	50..1600 \| 50..1600
Количество скоростей шпинделя	11 \| 11
Частота вращения горизонтального шпинделя, об/мин	31,5..1600 \| 31,5..1600
Количество скоростей горизонтального шпинделя	18 \| 18
Перемещение пиноли (гильзы) шпинделя, мм	80 \| 80
Перемещение пиноли шпинделя на одно деление лимба, мм	0,1 \| 0,1
Перемещение пиноли шпинделя на один оборот лимба, мм	6 \| 6
Поворот головки шпинделя к станине/ от станины, град	45 \| 90
Поворот головки шпинделя в продольной плоскости, град	360 \| 360
Поворот накладной головки шпинделя в продольной плоскости, град	360 \| 360
Наибольший крутящий момент на горизонтальном шпинделе, кН.м	1,46
Конец горизонтального шпинделя по ГОСТ 24644-81 (конус по ГОСТ 15945-82)	50 ряд4, исп.6 \| 50 ряд4, исп.6
Эскиз конца шпинделя поворотной и накладной головки по ГОСТ 24644-81	40 ряд 3, исп.5 \| 40 ряд 3, исп.5
Допустимый диаметр фрез при черновой обработке. Горизонтальный/ вертикальный шпиндель, мм	250/ 75
Выключающие упоры подачи (продольной, поперечной, вертикальной)	есть \| есть
Блокировка ручной и механической подачи (продольной, поперечной, вертикальной)	есть \| есть
Блокировка раздельного включения подачи	есть \| есть
Автоматическая прерывистая подача Продольная	есть \| есть
Автоматическая прерывистая подача Поперечная и вертикальная	нет \| нет
Торможение шпинделя	есть \| есть
Предохранение от перегрузки (муфта)	есть \| есть
Количество электродвигателей на станке	5 \| 5
Электродвигатель привода главного движения М1, кВт	7,5 \| 11
Электродвигатель привода шпинделя поворотной головки М2, кВт	3,0 \| 3,0
Электродвигатель насоса охлаждающей жидкости М3, кВт	0,125 \| 0,125
Электродвигатель привода подач стола М4, кВт	2,2 \| 3,0
Электродвигатель привода зажима инструмента, кВт	0,18 \| 0,18
Суммарная мощность всех электродвигателей на станке, кВт	13,87 \| 17,3
Габариты станка (длина х ширина х высота), мм	2280 х 1965 х 1970 \| 2570 х 2252 х 2040
Масса станка, кг	3550 \| 4370

Описание

Горизонтально-фрезерный станок 6Т82Ш: описание и характеристики

Горизонтально-фрезерный станок 6Т82Ш относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 320 х 1250, Горький.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
