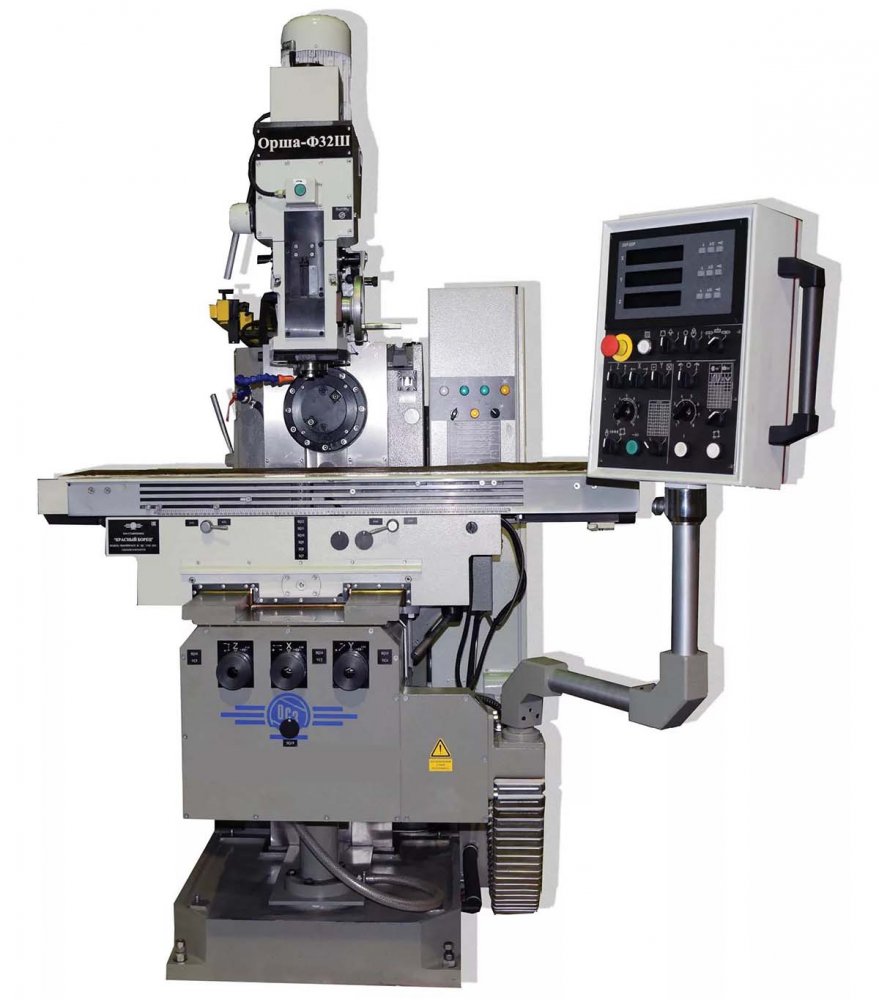

Горизонтально-фрезерный станок Орша-Ф32Ш

Name: Горизонтально-фрезерный станок Орша-Ф32Ш
SKU: 3703

Горизонтально-фрезерный станок Орша-Ф32Ш относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 320 х 1400, Орша. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	6Т82Ш \| Орша-Ф32Ш \| Орша-Ф32У
Класс точности по ГОСТ 8-82	П \| П \| П
Размеры рабочей поверхности стола (длина х ширина), мм	1250 х 320 \| 1400 Х 320 \| 1400 Х 320
Наименьшее и наибольшее расстояние от оси горизонтального шпинделя до стола, мм	30..450 \| 40..450 \| 70..405
Расстояние от оси горизонтального шпинделя до хобота, мм	155
Расстояние от торца шпинделя поворотной головки до стола, мм	125..545 \| 130..540
Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм	260..820
Наибольшее перемещение стола продольное ось X/ поперечное ось Y/ вертикальное ось Z, мм	800/ 320/ 420 \| 840/ 320/ 410 \| 840/ 320/
Максимальная нагрузка на стол (по центру), кг	400 \| 300 \| 300
Число Т-образных пазов Размеры Т-образных пазов	3 \| 3 \| 3
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм	0,05
Перемещение стола на один оборот лимба продольное и поперечное, мм	6
Перемещение стола на один оборот лимба вертикальное, мм	2
Быстрый ход стола продольный/ поперечный/ вертикальный, м/мин	4/ 4/ 1,3 \| 3/ 3/ 0,8
Число ступеней рабочих подач стола	22
Пределы рабочих подач стола. Продольных и поперечных, мм/мин (число ступеней)	12,5...1600 (22) \| 25..1250 \| 25..1250
Пределы рабочих подач стола. Вертикальных, мм/мин (число ступеней)	4,1...530 (22) \| 6..320 \| 6..320
Усилие резания продольной, поперечной, вертикальной подач, Н	15,0/ 12,0/ 5,0
Частота вращения шпинделя поворотной и накладной головок, об/мин (число ступеней)	50..1600 (11) \| 71..2240 (Б/с) \| 25..2000
Количество скоростей шпинделя	11 \| Б/с
Частота вращения горизонтального шпинделя, об/мин (число ступеней)	31,5..1600 (11) \| 25..2000 (Б/с) \| 25..2000
Количество скоростей горизонтального шпинделя	18 \| (Б/с)
Перемещение пиноли (гильзы) шпинделя, мм	80 \| 70
Перемещение пиноли шпинделя на одно деление лимба, мм	0,1
Перемещение пиноли шпинделя на один оборот лимба, мм	6
Поворот вертикальной шпиндельной головки в продольной столу плоскости, град	±45° \| ±45°
Поворот вертикальной шпиндельной головки в поперечной столу плоскости, град	- \| ±45° \| ±45°
Поворот накладной шпиндельной головки в горизонтальной плоскости, град	360° \| 360°
Наибольший крутящий момент на горизонтальном шпинделе, Н.м	1000
Наибольший крутящий момент на вертикальном шпинделе, Н.м	210
Конец горизонтального шпинделя по ГОСТ 24644-81 (конус по ГОСТ 15945-82)	50 ряд4, исп.6 \| ISO-50
Эскиз конца шпинделя поворотной и накладной головки по ГОСТ 24644-81	40 ряд 3, исп.5 \| ISO-40
Допустимый диаметр фрез при черновой обработке. Горизонтальный/ вертикальный шпиндель, мм	250/ 75
Выключающие упоры подачи (продольной, поперечной, вертикальной)	есть \| есть
Блокировка ручной и механической подачи (продольной, поперечной, вертикальной)	есть \| есть
Блокировка раздельного включения подачи	есть \| есть
Автоматическая прерывистая подача Продольная	есть \| есть
Автоматическая прерывистая подача Поперечная и вертикальная	нет \| нет
Торможение шпинделя	есть \| есть
Предохранение от перегрузки (муфта)	есть \| есть
Количество электродвигателей на станке	5
Электродвигатель привода главного движения, кВт	7,5 \| 7,5
Электродвигатель привода шпинделя поворотной головки, кВт	3,0 \| 4,0
Электродвигатель насоса охлаждающей жидкости, кВт	0,125
Электродвигатель привода подач стола, кВт	2,2 \| 2,2
Электродвигатель привода зажима инструмента, кВт	0,18 \| Гидравл
Суммарная мощность всех электродвигателей на станке, кВт	13,87
Габариты станка (длина х ширина х высота), мм	2280 х 1965 х 1970 \| 2454 х 1890 х 2425 \| 2427 х 1890 х 2060
Масса станка, кг	3550 \| 3500 \| 3234

Описание

Горизонтально-фрезерный станок Орша-Ф32Ш: описание и характеристики

Горизонтально-фрезерный станок Орша-Ф32Ш относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 320 х 1400, Орша.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
