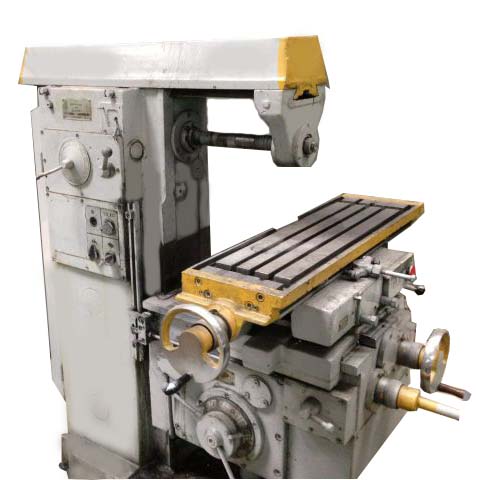

Горизонтально-фрезерный станок 6Т80

Name: Горизонтально-фрезерный станок 6Т80
SKU: 3688

Горизонтально-фрезерный станок 6Т80 относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 200 х 800, Вильнюс (Жальгирис. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	6Т10 \| 6Т80 \| 6Т80Г \| 6Т80Ш
Класс точности по ГОСТ 8-82	Н \| Н \| Н \| П
Размеры рабочей поверхности стола (длина х ширина), мм	200 х 800 \| 200 х 800 \| 200 х 800 \| 200 х 800
Наименьшее и наибольшее расстояние от торца вертикального шпинделя до стола, мм	45..400 \| - \| - \| 15..400
Расстояние от оси горизонтального шпинделя до стола, мм	- \| 0..360 \| 0..360 \| 0..400
Расстояние от оси горизонтального шпинделя до хобота, мм	123 \| 123 \| 123 \| 123
Расстояние от оси шпинделя фрезерной головки до направляющих станины (вылет), мм	300 \| - \| - \| 130..625
Наибольший диаметр фрезы, устанавливаемой на станке, мм	100 \| 100 \| 100 \| 100
Наибольшее перемещение стола продольное, мм	560 \| 560 \| 560 \| 560
Наибольшее перемещение стола поперечное, мм	220 \| 220 \| 220 \| 220
Наибольшее перемещение стола вертикальное механическое/ ручное, мм	355 \| 360 \| 360 \| 400
Наибольшие размеры заготовки, устанавливаемой на столе (длина_ширина_высота), мм	800 х 260 х 450 \| 800 х 260 х 400 \| 800 х 260 х 400 \| 800 х 260 х 450
Максимальная нагрузка на стол (по центру), кг	200 \| 200 \| 200 \| 200
Число Т-образных пазов Размеры Т-образных пазов	3 \| 3 \| 3 \| 3
Перемещение стола на одно деление лимба продольное/ поперечное/ вертикальное, мм	0,05/ 0,05/ 0,02 \| 0,05/ 0,05/ 0,02 \| 0,05/ 0,05/ 0,02 \| 0,05/ 0,05/ 0,02
Быстрый ход стола продольный/ поперечный/ вертикальный, мм/мин	3,35/ 3,35/ 1,7 \| 3,35/ 3,35/ 1,7 \| 3,35/ 3,35/ 1,7 \| 3,35/ 3,35/ 1,7
Число ступеней рабочих подач стола	18 \| 18 \| 18 \| 18
Пределы рабочих подач. Продольных и поперечных, мм/мин	20..1000 \| 20..1000 \| 20..1000 \| 20..1000
Пределы рабочих подач. Вертикальных, мм/мин	10..500 \| 10..500 \| 10..500 \| 10..500
Угол поворота стола (в крайнем переднем положении), град	- \| ±45 (-) \| - \| -
Усилие резания в продольном направлении, Н	6864,6 \| 6864,6 \| 6864,6 \| 6864,6
Количество скоростей вертикального шпинделя	12 \| - \| - \| 12
Частота вращения горизонтального шпинделя, об/мин	- \| 50..2240 \| 50..2240 \| 50..2240
Количество скоростей горизонтального шпинделя	- \| 12 \| 12 \| 12
Перемещение пиноли (гильзы) вертикального шпинделя, мм	60 \| - \| - \| 70
Перемещение пиноли шпинделя на одно деление лимба, мм	0,05 \| - \| - \| 0,05
Поворот головки шпинделя в продольной плоскости, град	±45 \| - \| - \| ±45
Наибольший крутящий момент на горизонтальном шпинделе, Н.м	- \| 155 \| 155 \| 155
Наибольший крутящий момент на вертикальном шпинделе, Н.м	155 \| - \| - \| 117
Эскиз конца горизонтального шпинделя по ГОСТ 836-72, ГОСТ 24644-81	40 \| 40 \| 40 \| 40
Эскиз конца шпинделя фрезерной головки по ГОСТ 836-72, ГОСТ 24644-81	40 \| - \| - \| 40
Масса фрезерной головки, кг	- \| - \| - \| 82
Угол поворота фрезерной головки в поперечной плоскости, град	- \| - \| - \| +30°-45
Внутренний конус шпинделя фрезерной головки	- \| - \| - \| 40
Частота вращения шпинделя фрезерной головки, об/мин	- \| - \| - \| 56..2500
Количество скоростей шпинделя фрезерной головки	- \| - \| - \| 12
Количество электродвигателей на станке	3 \| 3 \| 3 \| 4
Электродвигатель привода главного движения М1, кВт	3,0 \| 3,0 \| 3,0 \| 3,0
Электродвигатель привода шпинделя поворотной головки М2, кВт	- \| - \| - \| 1,1
Электродвигатель привода подач М3, кВт	0,75 \| 0,75 \| 0,75 \| 0,75
Электронасос охлаждающей жидкости М4, кВт	0,12 \| 0,12 \| 0,12 \| 0,12
Габариты станка (длина х ширина х высота), мм	1500 х 1875 х 1808 \| 1600 х 1875 х 1528 \| 1600 х 1875 х 1528 \| 1600 х 1875 х 2080
Масса станка, кг	1340 \| 1315 \| 1300 \| 1430

Описание

Горизонтально-фрезерный станок 6Т80: описание и характеристики

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
