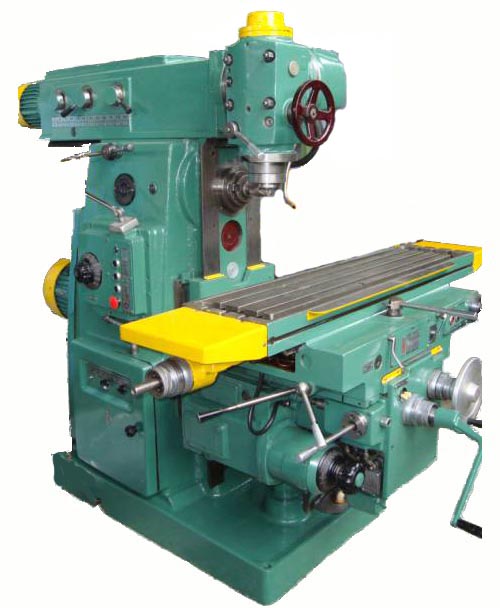

Горизонтально-фрезерный станок 6Р83Ш

Name: Горизонтально-фрезерный станок 6Р83Ш
SKU: 3687

Горизонтально-фрезерный станок 6Р83Ш относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 400 х 1600, Горький. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	6Р82Ш \| 6Р83Ш
Класс точности по ГОСТ 8-82	П \| П
Размеры рабочей поверхности стола (длина х ширина), мм	1250 х 320 \| 1600 х 400
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм	30..450 \| 30..450
Расстояние от оси шпинделя до хобота, мм	155 \| 190
Расстояние от торца шпинделя поворотной головки до стола, мм	35..535 \| 70..570
Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм	260..820 \| 250..900
Наибольшее перемещение стола продольное механическое/ ручное, мм	800/ 800 \| 1000/ 1000
Наибольшее перемещение стола поперечное механическое/ ручное, мм	240/ 250 \| 300/ 320
Наибольшее перемещение стола вертикальное механическое/ ручное, мм	410/ 420 \| 410/ 420
Максимальная нагрузка на стол (по центру), кг	250 \| 300
Число Т-образных пазов Размеры Т-образных пазов	3 \| 3
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм	0,05 \| 0,05
Перемещение стола на один оборот лимба продольное и поперечное, мм	6 \| 6
Перемещение стола на один оборот лимба вертикальное, мм	2 \| 2
Быстрый ход стола продольный/ поперечный/ вертикальный, мм/мин	3/ 3/ 1 \| 3/ 3/ 1
Число ступеней рабочих подач стола	18 \| 18
Пределы рабочих подач. Продольных и поперечных, мм/мин	25...1250 \| 25...1250
Пределы рабочих подач. Вертикальных, мм/мин	8,3...416,6 \| 8,3...416,6
Усилие резания продольной, поперечной, вертикальной подач, Н	15,0/ 12,0/ 5,0 \| 20,0/ 12,0/ 8,0
Частота вращения шпинделя поворотной и накладной головок, об/мин	50..1600 \| 50..1600
Количество скоростей шпинделя	11 \| 11
Частота вращения шпинделя, об/мин	31,5..1600 \| 31,5..1600
Количество скоростей шпинделя	18 \| 18
Перемещение пиноли шпинделя, мм	80 \| 80
Перемещение пиноли шпинделя на одно деление лимба, мм	0,1 \| 0,1
Перемещение пиноли шпинделя на один оборот лимба, мм	6 \| 6
Поворот головки шпинделя к станине/ от станины, град	45 \| 90
Поворот головки шпинделя в продольной плоскости, град	360 \| 360
Поворот накладной головки шпинделя в продольной плоскости, град	360 \| 360
Наибольший крутящий момент на шпинделе, Н.м	1070 \| 1430
Эскиз конца горизонтального шпинделя по ГОСТ 836-72	3 \| 3
Эскиз конца шпинделя поворотной головки по ГОСТ 836-72	4 \| 4
Эскиз конца шпинделя накладной головки по ГОСТ 836-72	4 \| 4
Конус шпинделя	50 \| 50
Допустимый диаметр фрез при черновой обработке. Горизонтальный/ вертикальный шпиндель, мм	160/ 100 \| 200/ 100
Выключающие упоры подачи (продольной, поперечной, вертикальной)	есть \| есть
Блокировка ручной и механической подачи (продольной, поперечной, вертикальной)	есть \| есть
Блокировка раздельного включения подачи	есть \| есть
Автоматическая прерывистая подача Продольная	есть \| есть
Автоматическая прерывистая подача Поперечная и вертикальная	нет \| нет
Торможение шпинделя	есть \| есть
Предохранение от перегрузки (муфта)	есть \| есть
Количество электродвигателей на станке	4 \| 4
Электродвигатель привода главного движения, кВт	7,5 \| 10
Электродвигатель привода шпинделя поворотной головки, кВт	2,2 \| 3,0
Электродвигатель привода подач, кВт	2,2 \| 3,0
Электронасос охлаждающей жидкости, кВт	0,125 \| 0,125
Габариты станка (длина х ширина х высота), мм	2470 х 1850 х 1950 \| 2680 х 2260 х 2040
Масса станка, кг	3300 \| 4500

Описание

Горизонтально-фрезерный станок 6Р83Ш: описание и характеристики

Горизонтально-фрезерный станок 6Р83Ш относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 400 х 1600, Горький.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
