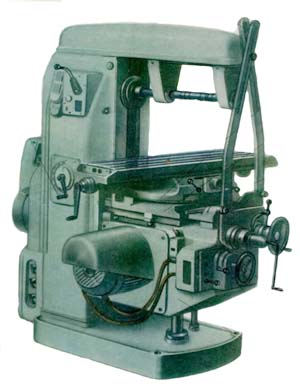

Горизонтально-фрезерный станок 6Н81

Name: Горизонтально-фрезерный станок 6Н81
SKU: 3670

Горизонтально-фрезерный станок 6Н81 относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 250 х 1000, Дмитров. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	6Н81Г \| 6Н81 \| 6Н11
Класс точности по ГОСТ 8-71 и ГОСТ 8-82	Н \| Н \| Н
Размеры рабочей поверхности стола (длина х ширина), мм	1000 х 250 \| 1000 х 250 \| 1000 х 250
Наименьшее и наибольшее расстояние от торца шпинделя до стола	- \| - \| 30..380
Наименьшее и наибольшее расстояние от оси шпинделя до стола	30..380 \| 30..340 \| -
Расстояние от оси шпинделя до хобота, мм	150 \| 150 \| -
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм	- \| - \| 280
Число Т-образных пазов Размеры Т-образных пазов	3 \| 3 \| 3
Наибольшее перемещение стола продольное от руки/ от двигателя (ось X), мм	600/ 560 \| 600/ 560 \| 600/ 560
Наибольшее перемещение стола поперечное от руки/ от двигателя (ось Y), мм	200/ 190 \| 200/ 190 \| 200/ 190
Наибольшее перемещение стола вертикальное от руки/ от двигателя (ось Z), мм	400/350 \| 350/ 340 \| 350/ 340
Наибольший угол поворота стола, град	нет \| ±45 \| нет
Цена одного деления шкалы поворота стола, град	нет \| 1 \| нет
Перемещение стола на одно деление лимба (продольное, поперечное), мм	0,05 \| 0,05 \| 0,05
Перемещение стола на одно деление лимба (вертикальное), мм	0,025 \| 0,025 \| 0,025
Перемещение стола на один оборот лимба продольное и поперечное, мм	6 \| 6 \| 6
Перемещение стола на один оборот лимба вертикальное, мм	3 \| 3 \| 3
Частота вращения шпинделя, об/мин	65..1800 \| 65..1800 \| 65..1800
Количество скоростей шпинделя	16 \| 16 \| 16
Эскиз конца шпинделя	ГОСТ 836-47 \| ГОСТ 836-47 \| ГОСТ 836-47
Конус шпинделя	45 \| 45 \| 45
Наибольший допустимый крутящий момент на шпинделе Нм	525 \| 525 \| 525
Быстрый ход стола продольный (ось X), м/мин	2,9 \| 2,9 \| 2,9
Быстрый ход стола поперечный (ось Y), м/мин	2,3 \| 2,3 \| 2,3
Быстрый ход стола вертикальный (ось Z), м/мин	1,15 \| 1,15 \| 1,15
Число ступеней рабочих подач стола	16 \| 16 \| 16
Пределы рабочих подач. Продольных (ось X), мм/мин	35..980 \| 35..980 \| 35..980
Пределы рабочих подач. Поперечных (ось Y), мм/мин	25..765 \| 25..765 \| 25..765
Пределы рабочих подач. Вертикальных (ось Z), мм/мин	12..380 \| 12..380 \| 12..380
Выключающие упоры подачи (продольной, поперечной, вертикальной)	есть \| есть \| есть
Блокировка ручной и механической подачи (продольной)	нет \| нет \| нет
Блокировка ручной и механической подачи (поперечной, вертикальной)	есть \| есть \| есть
Торможение шпинделя (муфта)	есть \| есть \| есть
Предохранение от перегрузки (муфта)	есть \| есть \| есть
Электродвигатель привода главного движения, кВт	4,5 \| 4,5 \| 4,5
Электродвигатель привода подач, кВт	1,7 \| 1,7 \| 1,7
Электронасос охлаждающей жидкости Тип	ПА-22 \| ПА-22 \| ПА-22
Электродвигатель насоса охлаждающей жидкости, кВт	0,12 \| 0,12 \| 0,12
Производительность насоса СОЖ, л/мин	22 \| 22 \| 22
Габариты станка (длина ширина высота), мм	2060 х 1940 х 1600 \| 2060 х 1940 х 1600 \| 2060 х 1530 х 2300
Масса станка, кг	2000 \| 2100 \| 2100

Описание

Горизонтально-фрезерный станок 6Н81: описание и характеристики

Горизонтально-фрезерный станок 6Н81 относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 250 х 1000, Дмитров.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
