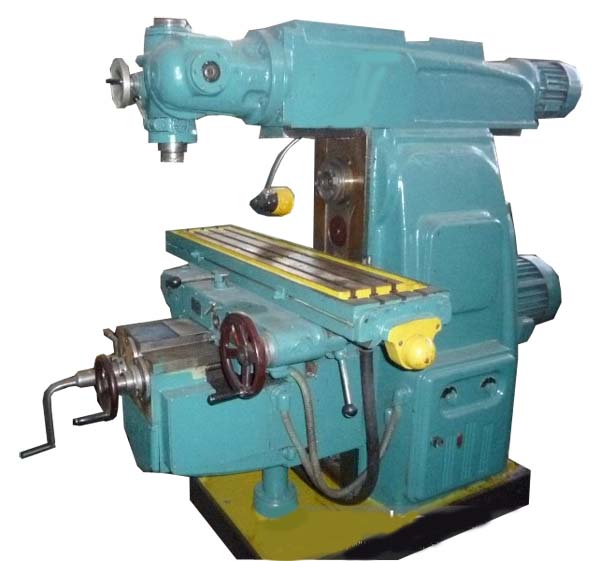

Горизонтально-фрезерный станок 6М82Ш

Name: Горизонтально-фрезерный станок 6М82Ш
SKU: 3663

Горизонтально-фрезерный станок 6М82Ш относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 320 х 1250, Горький. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	6М82Ш \| 6М83Ш
Класс точности по ГОСТ 8-82	Н \| Н
Размеры рабочей поверхности стола (длина х ширина), мм	1250 х 320 \| 1600 х 400
Расстояние от оси горизонтального шпинделя до стола при ручном перемещении, мм	30..450 \| 30..450
Расстояние от оси горизонтального шпинделя до хобота, мм	155 \| 190
Расстояние от торца шпинделя поворотной головки до стола, мм	80..515 \| 15..495
Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм	260..820 \| 250..900
Максимальная нагрузка на стол (по центру), кг	250 \| 300
Число Т-образных пазов Размеры Т-образных пазов	3 \| 3
Наибольшее продольное перемещение стола, мм	700 \| 900
Наибольшее поперечное перемещение стола механическое, мм	240 \| 300
Наибольшее поперечное перемещение стола ручное без ограничительных кулачков, мм	260 \| 320
Наибольшее вертикальное перемещение стола, мм	420 \| 420
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм	0,05 \| 0,05
Скорость быстрого продольного и поперечного хода стола, м/мин	3 \| 3
Скорость быстрого вертикального хода стола, м/мин	1 \| 1
Число ступеней рабочих подач стола	18 \| 18
Пределы продольных и поперечных рабочих подач стола, мм/мин	25...1250 \| 25...1250
Пределы вертикальных рабочих подач стола, мм/мин	8,3...416,6 \| 8,3...416,6
Частота вращения горизонтального шпинделя, об/мин	31,5...1600 \| 31,5...1600
Количество скоростей горизонтального шпинделя	18 \| 18
Частота вращения шпинделя поворотной и накладной головок, об/мин	90..1400 \| 90..1400
Количество скоростей шпинделя поворотной и накладной головок	9 \| 9
Внутренний конус горизонтального шпинделя.	№3 ГОСТ 836-62 \| №3 ГОСТ 836-62
Внутренний конус шпинделя поворотной и накладной головок.	№2 ГОСТ 836-62 \| №2 ГОСТ 836-62
Диаметр оправок, мм	32, 50 \| 32, 50
Диаметр отверстия горизонтального шпинделя, мм	29 \| 29
Диаметр отверстия шпинделя поворотной и накладной головок, мм	17 \| 17
Диаметр переднего подшипника горизонтального шпинделя, мм	113,75 \| 113,75
Диаметр переднего подшипника шпинделя поворотной и накладной головок, мм	65 \| 65
Торможение шпинделя	есть \| есть
Предохранение шпинделя от перегрузки (муфта)	есть \| есть
Выключающие упоры подачи продольных	есть \| есть
Выключающие упоры подачи поперечных, вертикальных	нет \| нет
Блокировка ручной и механической подачи (продольной, поперечной, вертикальной)	есть \| есть
Блокировка раздельного включения подачи	есть \| есть
Автоматическая прерывистая подача Продольная	есть \| есть
Автоматическая прерывистая подача Поперечная и вертикальная	нет \| нет
Количество электродвигателей на станке	4 \| 4
Электродвигатель привода главного движения, кВт	7,5 \| 10
Электродвигатель привода шпинделя поворотной головки, кВт	2,2 \| 2,2
Электродвигатель привода подач, кВт	2,2 \| 3
Электродвигатель насоса охлаждающей жидкости, кВт	0,125 \| 0,125
Электронасос охлаждающей жидкости Тип	ПА-22У2 \| ПА-22У2
Производительность насоса СОЖ, л/мин	22 \| 22
Габариты станка (длина ширина высота), мм	2100 х 1760 х 1888 \| 2630 х 2140 х 2015
Масса станка, кг	3150 \| 4400

Описание

Горизонтально-фрезерный станок 6М82Ш: описание и характеристики

Горизонтально-фрезерный станок 6М82Ш относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 320 х 1250, Горький.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
