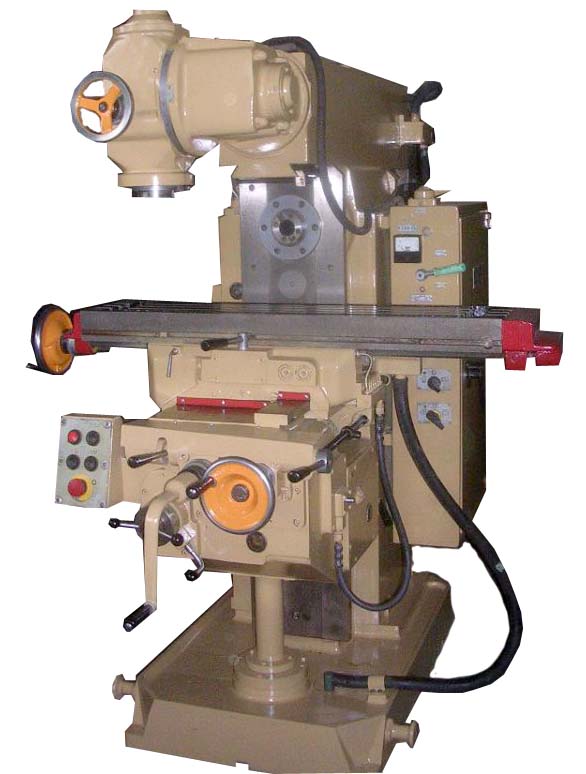

Горизонтально-фрезерный станок 6Д82Ш

Name: Горизонтально-фрезерный станок 6Д82Ш
SKU: 3655

Горизонтально-фрезерный станок 6Д82Ш относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 320 х 1250, Дмитров. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	6Д81Ш \| 6Д82Ш \| 6Д82ШФ20
Класс точности по ГОСТ 8-82	П \| П \| Н
Размеры рабочей поверхности стола (длина х ширина), мм	250 х 1250 \| 320 х 1250 \| 320 х 1250
Расстояние от оси горизонтального шпинделя до стола при ручном перемещении, мм	50..440 \| 50..450 \| 50..450
Расстояние от оси горизонтального шпинделя до хобота, мм	138 \| 138 \| 138
Расстояние от торца горизонтального шпинделя до торца поддержки, мм	430 \| 440 \| 420
Расстояние от торца шпинделя поворотной головки до стола, мм	67..457 \| 155..555 \| 155..555
Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм	125..760 \| 125..810 \| 125..760
Максимальная нагрузка на стол (по центру), кг	400
Число Т-образных пазов Размеры Т-образных пазов	3 \| 3 \| 3
Наибольшее продольное перемещение стола (ось X), мм	630 \| 950 \| 950
Наибольшее поперечное перемещение стола механическое (ось Y), мм	200 \| 320 \| 320
Наибольшее вертикальное перемещение стола (ось Z), мм	390 \| 400 \| 400
Перемещение стола на одно деление лимба (продольное, поперечное), мм	0,05 \| 0,05
Перемещение стола на одно деление лимба (вертикальное), мм	0,025 \| 0,05
Наибольший угол поворота стола, град	±45° \| ±45°
Цена деления шкалы поворота стола, град	1° \| 1°
Скорость быстрого продольного перемещения стола (ось X), м/мин	2,9 \| 4
Скорость быстрого поперечного перемещения стола (ось Y), м/мин	2,3 \| 4
Скорость быстрого вертикального перемещения стола (ось Z), м/мин	1,15 \| 1,338
Число ступеней рабочих подач стола	16 \| Б/с
Пределы продольных рабочих подач стола, мм/мин	35..1020 \| 100..2000 (1:1)
Пределы поперечных рабочих подач стола, мм/мин	26..790 \| 100..2000 (1:1)
Пределы вертикальных рабочих подач стола, мм/мин	13..390 \| 100..1000 (1:1)
Пределы рабочих подач стола в диапазоне 1:10, мм/мин	- \| - \| 4..200 (1:10)
Частота вращения горизонтального шпинделя, об/мин	20..2000 \| 20..2000 \| 20..2000
Количество скоростей горизонтального шпинделя	21 \| 21 \| 21
Внутренний конус горизонтального шпинделя по ГОСТ 24644-81	40 \| 50 \| 50
Наибольший крутящий момент на горизонтальном шпинделе, кН*м	0,85
Наибольший допустимый диаметр фрез, мм	160 \| 160 \| 160
Торможение шпинделя	есть \| есть \| есть
Предохранение шпинделя от перегрузки (муфта)	есть \| есть \| есть
Частота вращения шпинделя поворотной и накладной головок, об/мин	45..2000 \| 45..2000 \| 45..2000
Количество скоростей шпинделя поворотной и накладной головок	12 \| 12 \| 12
Наибольшее перемещение гильзы вертикального шпинделя, мм	80 \| 80 \| 80
Угол поворота оси вертикального шпинделя в продольной плоскости, град	±45° \| ±45°
Угол поворота оси вертикального шпинделя в поперечной плоскости от станины, град	90° \| 90°
Угол поворота оси вертикального шпинделя в поперечной плоскости к станине, град	45° \| 45°
Внутренний конус шпинделя поворотной и накладной головок по ГОСТ 24644-81	40 \| 40 \| 40
Наибольший крутящий момент на поворотном шпинделе, кН*м	0,18
Наибольший допустимый диаметр фрез, мм	80
Выключающие упоры продольных подач	есть \| есть \| есть
Выключающие упоры поперечных, вертикальных подач	есть \| есть \| есть
Блокировка раздельного включения подачи	есть \| есть \| есть
Тип устройства ЧПУ	- \| - \| Ljumo-61A 3/5
Электропривод постоянного тока	- \| - \| ЭТG-C-14-19/70
Преобразователь линейных перемещений	- \| - \| TGMOII 370, 420, 1020 мм
Питающая электросеть	380 В, 50 Гц \| 380 В, 50 Гц \| 380 В, 50 Гц
Напряжение местного освещения, В	~24 \| ~24 \| ~24
Напряжение цепи управления, В	~110, =24 \| ~110, =24 \| ~110, =24
Количество электродвигателей на станке	4 \| 5 \| 9
Электродвигатель привода горизонтального шпинделя, кВт (об/мин)	5,5 \| 5,5 \| 5,5 (1425)
Электродвигатель привода шпинделя поворотной головки, кВт (об/мин)	2,2 \| 2,2 \| 2,2 (1420)
Электродвигатель привода подач, кВт (об/мин)	1,5 \| 2,2
Электродвигатель привода подач, Нм (об/мин)	- \| - \| 37 (2000)
Электродвигатель привода подач, Нм (об/мин)	- \| - \| 47 (2000)
Электродвигатель привода подач, Нм (об/мин)	- \| - \| 35 (1500)
Электродвигатель насоса охлаждающей жидкости, кВт (об/мин)	0,12 \| 0,12 \| 0,12 (2800)
Электродвигатель привода гидронасоса, кВт (об/мин)	- \| - \| 1,1 (920)
Электродвигатель механизма зажима инструмента, кВт (об/мин)	нет \| 0,25 \| 0,18 (1370)
Электродвигатель насоса смазки, кВт (об/мин)	- \| - \| 0,25 (1380)
Суммарная мощность электродвигателей, кВт	9.32 \| 10,27 \| 12,34
Габариты станка (длина ширина высота), мм	2030 х 1480 х 1695 \| 2275 х 2200 х 2115 \| 2650 х 2200 х 2015
Масса станка, кг	2400 \| 3250 \| 3335

Описание

Горизонтально-фрезерный станок 6Д82Ш: описание и характеристики

Горизонтально-фрезерный станок 6Д82Ш относится к группе «Широкоуниверсальные и горизонтальные фрезерные станки». Основные справочные параметры: 320 х 1250, Дмитров.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
