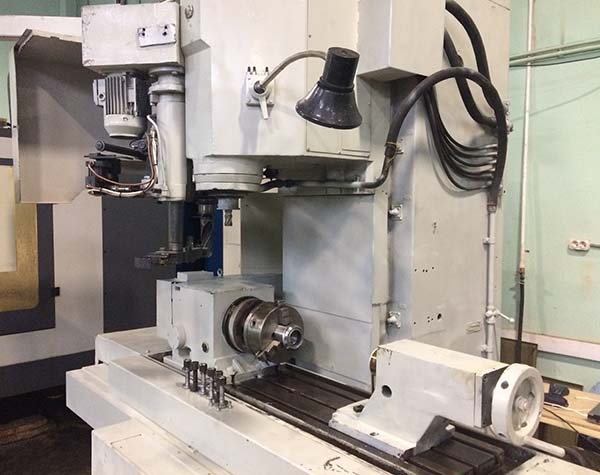

Фрезерный станок с ЧПУ ОЦ1И22

Name: Фрезерный станок с ЧПУ ОЦ1И22
SKU: 3729

Фрезерный станок с ЧПУ ОЦ1И22 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: Ижевск. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	ГФ2171с5 \| ОЦ1И22
Класс точности по ГОСТ 8-82	Н \| Н
Модель устройства ЧПУ	2С45-65 \| Луч-43
Количество управляемых координат, всего/ одновременно	3/2 \| 4/3
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм	250..500 \| 400
Наименьшее и наибольшее расстояние от торца шпинделя до планшайбы, мм	- \| 0..372
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм	500
Предельные размеры обрабатываемых поверхности (длина х ширина х высота), мм	850 х 250 х 380
Максимальная нагрузка на стол (по центру), кг	400
Размеры рабочей поверхности стола (длина х ширина), мм	1600 х 400 \| 1250 х 400
Число Т-образных пазов Размеры Т-образных пазов	3 \| 3
Наибольшее продольное перемещение стола (X), мм	1010 \| ±600
Наибольшее поперечное перемещение стола (Y), мм	400 \| ±200
Наибольшее вертикальное перемещение стола (установочное) (Z), мм	250 \| -
Предел рабочих подач стола и ползуна, мм/мин	3..6000 \| 0..4800
Скорость быстрых перемещений стола (X, Y) / ползуна (Z), мм/мин	7000 \| 4800
Допустимое усилие подачи по координате X и Y, Н	15690
Допустимое усилие подачи по координате Z, Н	9806
Точность позиционирования на длине 300, мм	0,015 \| 0,020
Диаметр планшайбы наклонно-поворотного стола, мм	- \| Ø 320
Высота наклонно-поворотного стола, мм	- \| 205
Наибольшие продольные / поперечные программируемые перемещения стола относительно оси шпинделя, мм	- \| ±600 /±200 /
Наибольшие круговые программируемые перемещения стола относительно оси шпинделя, мм	- \| ±360°
Наибольший диаметр обрабатываемого изделия, мм	- \| Ø 200
Наибольший угол наклона планшайбы, мм	- \| 90°
Наибольшее перемещение ползуна с фрезерным шпинделем (Z), мм	260 \| 300
Частота вращения шпинделя, об/мин (число ступеней)	50..2500 (12) \| 31,5..2500 (12)
Количество скоростей шпинделя	18 \| 12
Наибольший крутящий момент, кНм	0,615
Коэффициент ряда выходных частот вращения шпинделя	1,26
Эскиз конца шпинделя по ГОСТ 24644-81 7:24	50 \| 50
Емкость магазина инструмента	12 \| 15
Время смены инструмента от реза до реза, с	20 \| 27
Максимальный диаметр фрезы торцовой, мм	125
Максимальный диаметр фрезы концевой, мм	40
Максимальный диаметр сверления, мм	30 \| 30
Максимальный вес инструмента, кг	15
Вылет инструмента от торца шпинделя, мм, не более	250 \| 200
Электродвигатель привода главного движения, кВт (об/мин)	7,5 (1450) \| 14 (3000)
Электродвигатели привода подач HG-112B, HG-112C (оси X, Y), Нм	17
Электродвигатели привода подач ползуна HG-112C (ось Z), Нм	23
Электродвигатели привода подач ползуна (ось Z), кВт	1,1 х 3 (500)
Электродвигатель наладочного перемещения консоли, кВт (об/мин)	2,2 (1450)
Электродвигатель гидростанции, кВт (об/мин)	2,2 (1450)
Электродвигатель насоса смазки, кВт (об/мин)	0,27 (1500)
Электронасос охлаждающей жидкости Мощность, кВт	0,12 (2800) \| 0,12 (2800)
Производительность насоса СОЖ, л/мин	8
Тип гидростанции	5АГ48-22Н
3680 х 4170 х 3150	4770 х 2300 х 3000
Масса станка, кг	6580 \| 5800

Описание

Фрезерный станок с ЧПУ ОЦ1И22: описание и характеристики

Фрезерный станок с ЧПУ ОЦ1И22 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: Ижевск.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
