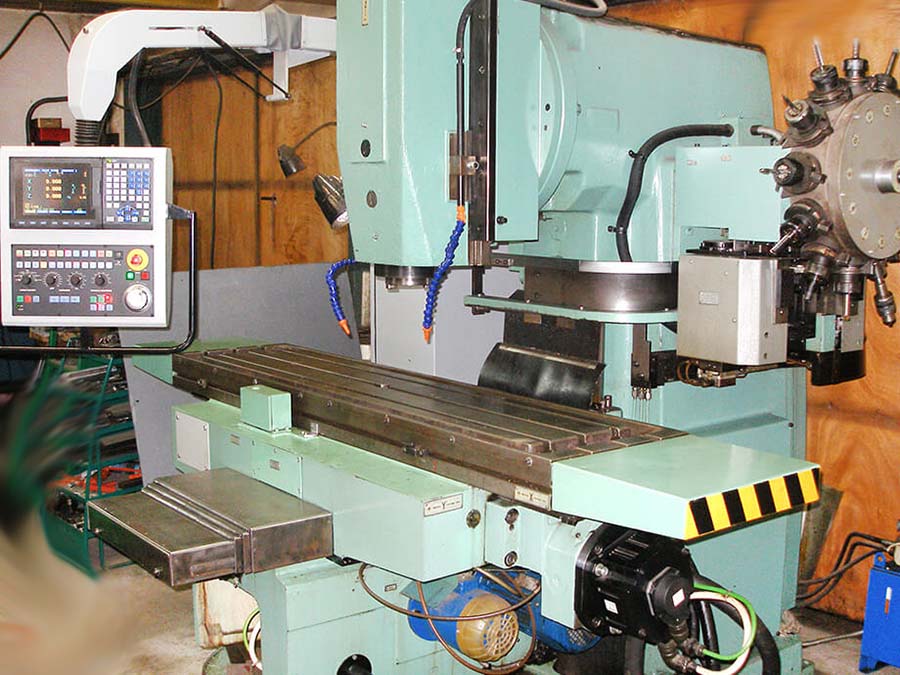

Фрезерный станок с ЧПУ ГФ2171

Name: Фрезерный станок с ЧПУ ГФ2171
SKU: 3726

Фрезерный станок с ЧПУ ГФ2171 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 400 х 1600, Горький. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	ГФ2171с5 \| ГФ2171с6
Класс точности по ГОСТ 8-82	Н \| Н/П
Модель устройства ЧПУ	2С45-65 \| 2С45-65
Количество управляемых координат	3 \| 3
Количество одновременно управляемых координат при линейной/ круговой интерполяции	3/2 \| 3/2
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм	250..500 \| 250..500
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм	500 \| 500
Предельные размеры обрабатываемых поверхности (длина х ширина х высота), мм	850 х 250 х 380 \| 950 х 350 х 400
Максимальная нагрузка на стол (по центру), кг	400 \| 400
Размеры рабочей поверхности стола (длина х ширина), мм	1600 х 400 \| 1600 х 400
Число Т-образных пазов Размеры Т-образных пазов	3 \| 3
Наибольшее продольное перемещение стола (X), мм	1010 \| 1010
Наибольшее поперечное перемещение стола (Y), мм	400 \| 400
Наибольшее вертикальное перемещение стола (установочное) (Z), мм	250 \| 250
Наибольшее перемещение ползуна (Z), мм	260 \| 260
Предел рабочих подач стола и ползуна, мм/мин	3..6000 \| 3..6000
Скорость быстрых перемещений стола (X, Y) / ползуна (Z), мм/мин	7000 \| 9000/ 7000
Допустимое усилие подачи по координате X и Y, Н	15690 \| 15690
Допустимое усилие подачи по координате Z, Н	9806 \| 9806
Точность позиционирования, мм	0,015
Частота вращения шпинделя, об/мин (число ступеней)	50..2500 (12) \| 50..2500 (12)
Количество скоростей шпинделя	18 \| 18
Наибольший крутящий момент, кНм	0,615 \| 0,615
Коэффициент ряда выходных частот вращения шпинделя	1,26 \| 1,26
Эскиз конца шпинделя по ГОСТ 24644-81 7:24	50 \| 50
Емкость магазина инструмента	12 \| 12
Время смены инструмента, с	20 \| 20
Максимальный диаметр фрезы торцовой, мм	125
Максимальный диаметр фрезы концевой, мм	40
Максимальный диаметр сверла, мм	30
Максимальный вес инструмента, кг	15
Вылет инструмента от торца шпинделя, мм, не более	250 \| 250
Электродвигатель привода главного движения, кВт (об/мин)	7,5 (1450) \| 11 (1466)
Электродвигатели привода подач HG-112B, HG-112C (оси X, Y), Нм	17 \| 23
Электродвигатели привода подач ползуна HG-112C (ось Z), Нм	23 \| 23
Электродвигатель наладочного перемещения консоли, кВт (об/мин)	2,2 (1450) \| 2,2 (1410)
Электродвигатель гидростанции, кВт (об/мин)	2,2 (1450) \| 2,2 (1400)
Электродвигатель насоса смазки, кВт (об/мин)	0,27 (1500) \| 0,27 (1400)
Электронасос охлаждающей жидкости Мощность, кВт	0,12 (2800 \| 0,12 (2800)
Производительность насоса СОЖ, л/мин	8
Тип гидростанции	5АГ48-22Н \| 10-2, 2Г48-1
Габариты станка (длина ширина высота), мм	3680 х 4170 х 3150 \| 3660 х 4200 х 2850
Масса станка, кг	6580 \| 6500

Описание

Фрезерный станок с ЧПУ ГФ2171: описание и характеристики

Фрезерный станок с ЧПУ ГФ2171 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 400 х 1600, Горький.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
