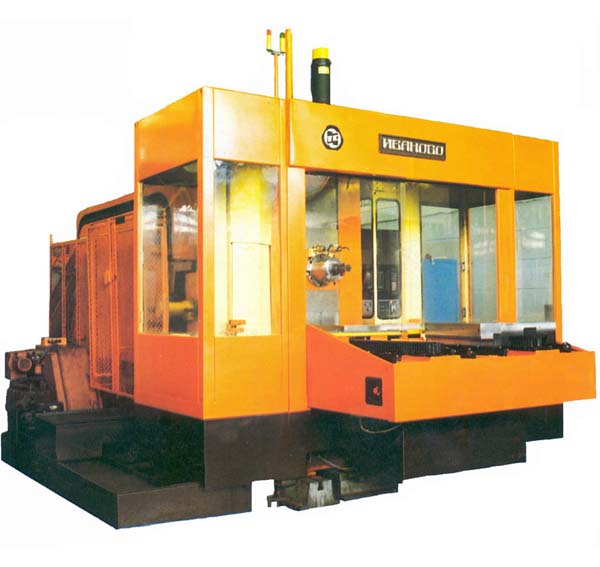

Фрезерный станок с ЧПУ ИС-800

Name: Фрезерный станок с ЧПУ ИС-800
SKU: 3725

Фрезерный станок с ЧПУ ИС-800 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 800 х 800, Иваново. Цена, комплектация и срок поставки уточняются по запросу.

По зап р осу

Технические характеристики

Наименование параметра	ИС-500ПМФ4 \| ИС-800ПМФ4
Класс точности по ГОСТ 8-82	П \| П
Размеры рабочей поверхности стола (длина х ширина), мм	500 х 500 \| 800 х 800
Перемещение поперечное стола (ось X), мм	1000 \| 1000
Перемещение вертикальное шпиндельной бабки (ось Y), мм	630 \| 1000
Перемещение продольное стойки (ось Z), мм	800 \| 800
Вращение индексируемого поворотного стола (ось B), град	3° 120 поз. \| 3° 120 поз.
Дискретность непрерывного вращения индексируемого поворотного стола (ось B), град	0,001 \| 0,001
Диаметр сверления в стали, мм	3..45 \| 3..45
Наибольший диаметр нарезания резьбы в стали, мм	М6..М100 \| М6..М100
Наибольший диаметр растачиваемого отверстия, мм	315 \| 315
Наибольший диаметр торцовой фрезы, мм	315 \| 315
Производительность съема стружки (22 кВт), см³/мин	450 \| 450
Рабочая подача по осям X, Y, Z, мм/мин	1..6000 \| 1..6000
Скорость быстрых установочных перемещений по осям X, Y, Z, м/мин	15 \| 15
Наибольшее допустимое усилие подачи стола по оси X, Н	12500 \| 12500
Наибольшее допустимое усилие подачи шпиндельной бабки (вертикальное) по оси Y вниз/ вверх, Н	10000/ 5000 \| 10000/ 5000
Наибольшее допустимое усилие подачи стойки по оси Z, Н	15000 \| 15000
Расстояние от оси шпинделя до стола, мм	65..695 \| 20..1020
Расстояние от торца шпинделя до оси стола, мм	200..1000 \| 200..1000
Количество управляемых координат	3 \| 3
Количество одновременно управляемых координат при линейной/ круговой интерполяции	3/3 \| 3/3
Максимальная нагрузка на стол (по центру), кг	800 \| 1600
Количество резьбовых отверстий на поверхности стола	75 \| 47
Диаметр резьбовых отверстий на поверхности стола, мм	М16 \| М16
Частота вращения шпинделя, об/мин	8..4500 \| 8..4500
Наибольший крутящий момент, Нм	900 \| 980
Конус шпинделя для крепления инструмента 7:24	50
Количество инструмента в магазине	64 \| 64
Время смены инструмента, с	8 \| 8
Время смены инструмента от стружки к стружке, с	20 \| 20
Максимальный диаметр рядом стоящего инструмента, мм	125 \| 125
Максимальный диаметр свободно стоящего инструмента, мм	315
Максимальная длина инструмента от торца шпинделя, мм	400 \| 400
Масса инструментальной оправки с инструментом, кг	25 \| 25
Время смены столов-спутников, с	45..50 \| 40
Электродвигатель постоянного тока привода главного движения, кВт	22
Электродвигатели привода подач (X, Y, Z, B) и магазина, Н.м	38
Электродвигатель насоса гидростанции, кВт	5,5
Суммарная мощность всех электродвигателей на станке, кВт	72,8
Габариты станка (длина ширина), мм	4750 х 5813 \| 6150 х 4750
Габариты станка (высота), мм	2560 \| 4000
Масса станка, кг	14000 \| 17000

Описание

Фрезерный станок с ЧПУ ИС-800: описание и характеристики

Фрезерный станок с ЧПУ ИС-800 относится к группе «Фрезерные станки с ЧПУ и обрабатывающие центры». Основные справочные параметры: 800 х 800, Иваново.

Для оформления заказа добавьте станок в корзину. Если нужно уточнить характеристики, комплектность, состояние, цену или условия поставки, используйте кнопку «Задать вопрос».

Цена и срок поставки предоставляются по запросу. Карточка не содержит заявления о наличии конкретного экземпляра на складе.
